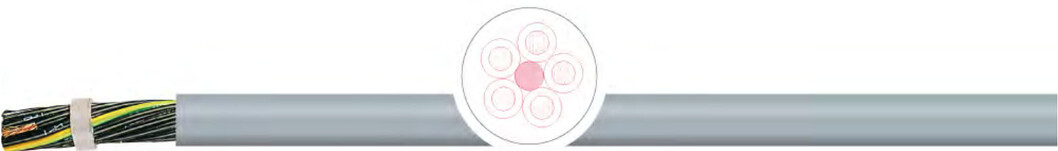

Гибкий кабель управления TKD PVC-JZ OZ
Применение:
Используется в качестве контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе, только с УФ-защитой.
Особенности:
• Испытательное напряжение 4 кВ .
• Устойчив к воздействию кислот, щелочей и некотрых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
Характеристики гибкого кабеля управления TKD PVC-JZ OZ
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый , RAL 7001 |
| номинальное напряжение: | Uo/U 300/500 В |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

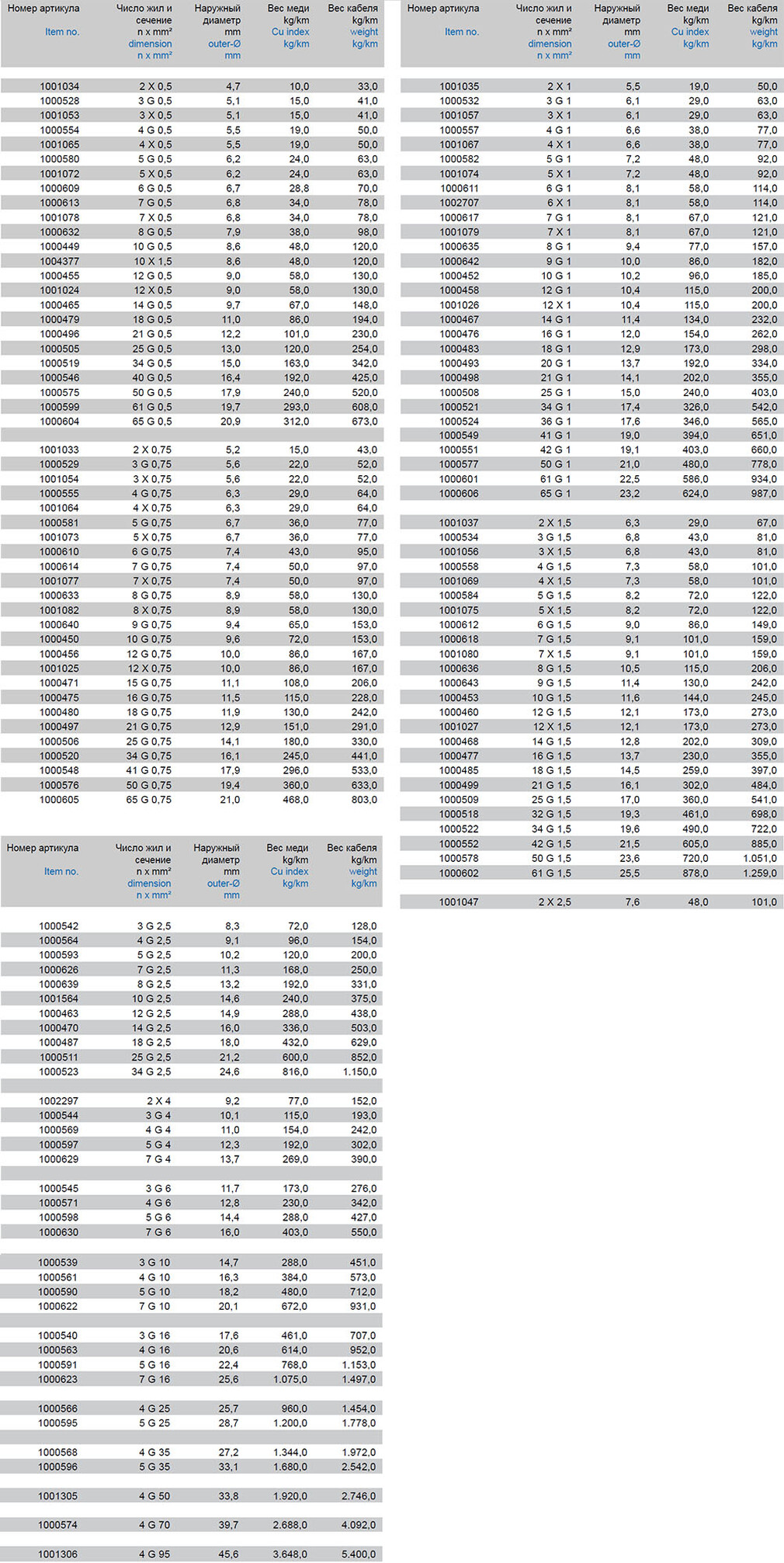

Характеристики гибкого кабеля управления TKD PVC-JZ OZ
Модели гибкого кабеля управления TKD PVC-JZ OZ:
1001034, 1000528, 1001053, 1000554, 1001065, 1000580, 1001072, 1000609, 1000613, 1001078, 1000632, 1000449, 1004377, 1000455, 1001024, 1000465, 1000479, 1000496, 1000505, 1000519, 1000546, 1000575, 1000599, 1000604, 1001033, 1000529, 1001054, 1000555, 1001064, 1000581, 1001073, 1000610, 1000614, 1001077, 1000633, 1001082, 1000640, 1000450, 1000456, 1001025, 1000471, 1000475, 1000480, 1000497, 1000506, 1000520, 1000548, 1000576, 1000605, 1000542, 1000564, 1000593, 1000626, 1000639, 1001564, 1000463, 1000470, 1000487, 1000511, 1000523, 1002297, 1000544, 1000569, 1000597, 1000629, 1000545, 1000571, 1000598, 1000630, 1000539, 1000561, 1000590, 1000622, 1000540, 1000563, 1000591, 1000623, 1000566, 1000595, 1000568, 1000596, 1001305, 1000574, 1001306, 1001035, 1000532, 1001057, 1000557, 1001067, 1000582, 1001074, 1000611, 1002707, 1000617, 1001079, 1000635, 1000642, 1000452, 1000458, 1001026, 1000467, 1000476, 1000483, 1000493, 1000498, 1000508, 1000521, 1000524, 1000549, 1000551, 1000577, 1000601, 1000606, 1001037, 1000534, 1001056, 1000558, 1001069, 1000584, 1001075, 1000612, 1000618, 1001080, 1000636, 1000643, 1000453, 1000460, 1001027, 1000468, 1000477, 1000485, 1000499, 1000509, 1000518, 1000522, 1000552, 1000578, 1000602, 1001047
