Кабель TKD KAWEFLEX ServoDriveQ PLUS SK-C-PUR UL-CSA 2x2x0,20mm(AWG24)+1x2x0,38mm(AWG22)

Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD

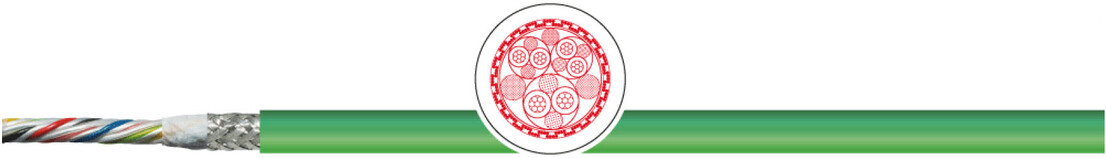

Кабель TKD KAWEFLEX ServoDriveQ PLUS SK-C-PUR UL-CSA 2x2x0,20mm²(AWG24)+1x2x0,38mm²(AWG22)



Для буксируемых цепей в соотв. SIEMENS Standard MOTION-CONNECT 800PLUS

Применение:
Для повышенных электрических и механических требований в буксируемых цепях, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов и цифровых сигналов со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.

Особенности:
• Не распространяет горение, не содержит галогенов.
• Маслостойкий согласно DIN EN 60811-2-1.
• Без использования силикона (при производстве).
• Соответстует нормам UL/CSA 300 В, 80°C
• Соответствие нормам UL/CSA до 300 В разрешает параллельную прокладку этого кабеля с другими кабелями номинальным напряжением до 300 В.
• Соответствует DESINA.
• HF-характеристики Cat.5E cоотв. IEC 61156-6

Характеристики кабеля TKD KAWEFLEX ServoDriveQ PLUS SK-C-PUR UL-CSA 2x2x0,20mm²(AWG24)+1x2x0,38mm²(AWG22)
проводник:
медный (AWG24), луженый медный (AWG22)
структура:
19-проволочный
изоляция:
полиолефин
маркировка жил
пары AWG24 зелено/желтый, розовый/синий; пара
AWG22 красный/черный
способ скрутки
жилы скручены в пары с наполнителем
общая скрутка
3 скрученых пары с наполнителями
контактная защита
синтетический флис
общий экран
ал. фольга, внешняя метал. сторона 100%
контактирует с медной луженой оплеткой плотностью
> 85%
контактная защита
флисовая обмотка
внешняя оболочка
PUR
цвет оболочки:
зеленый RAL 6018
номинальное напряжение:
300 В
испытательное напряжение:
500 В
Cопротивление проводника
AWG24 макс. 95 Ω/км , AWG22 макс. 55 Ω/км
сопротивление изоляции
при 20 °C ≥ 1 GΩ/км
Емкость
пары данных ном.50 нФ/км при 800 Гц
волновое сопротивление
100 ± 15 Ω от 1 до 100 МГц
частота передачи данных
100 Mбит/сек
Мин. радиус изгиба неподвижно:
35,0 мм
Мин. радиус изгиба подвижно:
75,0 мм
температура стационарно
- 40 °C / +80 °C
температура подвижно
- 20 °C / +60 °C
свойства изоляции:
согл. IEC 60332-1-2, UL VW-1 соотв. CSA FT1
нормы
UL/CSA - cURus 300 В, 80°C
наружный диаметр
пр. 6,95 мм
вес меди
40,0 кг/км

Примечание:
• Соответствует директиве по RoHS и WEEE.
• В качестве альт. возможна поставка с (UL)us Listing CMG соотв.UL 444.
• Другие типы по запросу.
• DRIVE-CLiQ зарегистрированная торговая марка Siemens AG.
