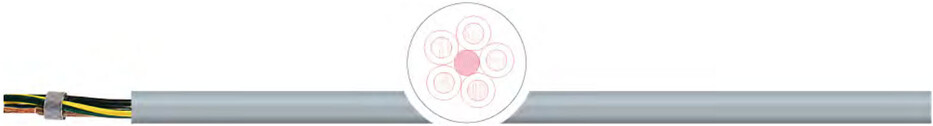

Гибкий кабель управления TKD 2-NORM (H)05VV5-F UL/CSA
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе только с УФ-защитой.
Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости, устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3; VDE0472 T803 и UL 1581 T50.182.
• Отсутствие кремнийорганической резины (при производстве).
• Сертификация согл.норм UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с другим кабелем с ном. напряжением до 600 В.
• Кабель соответствует нормам UL/CSA
Характеристики гибкого кабеля управления TKD 2-NORM (H)05VV5-F UL/CSA
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 класс 5, соотв. IEC 60228 класс 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желтозеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки. |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | HAR: Uo/U 300/500 В; UL/CSA: 600 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| сопротивление изоляции: | не менее 20 MΩ x км |
| Допустимые токовые нагрузки: | согл. DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | - 5 °C / +90 °C |
| макс. температура на проводнике: | + 70 °C при работе; +150 °C в случае короткого замыкания |
| свойства изоляции: | самозатухающая, не распространяет горение согл. IEC 60332-1; VW1; CSA FT1 |
| стандарт: | согл. HD 21.13 S1, DIN VDE 0281 T13; UL-Style 2517/2587 и CSA C22.2 No.210.2-M90 |
| нормы: | UL-AWM Style 2587; CSA-AWM I A/B II A/B |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу

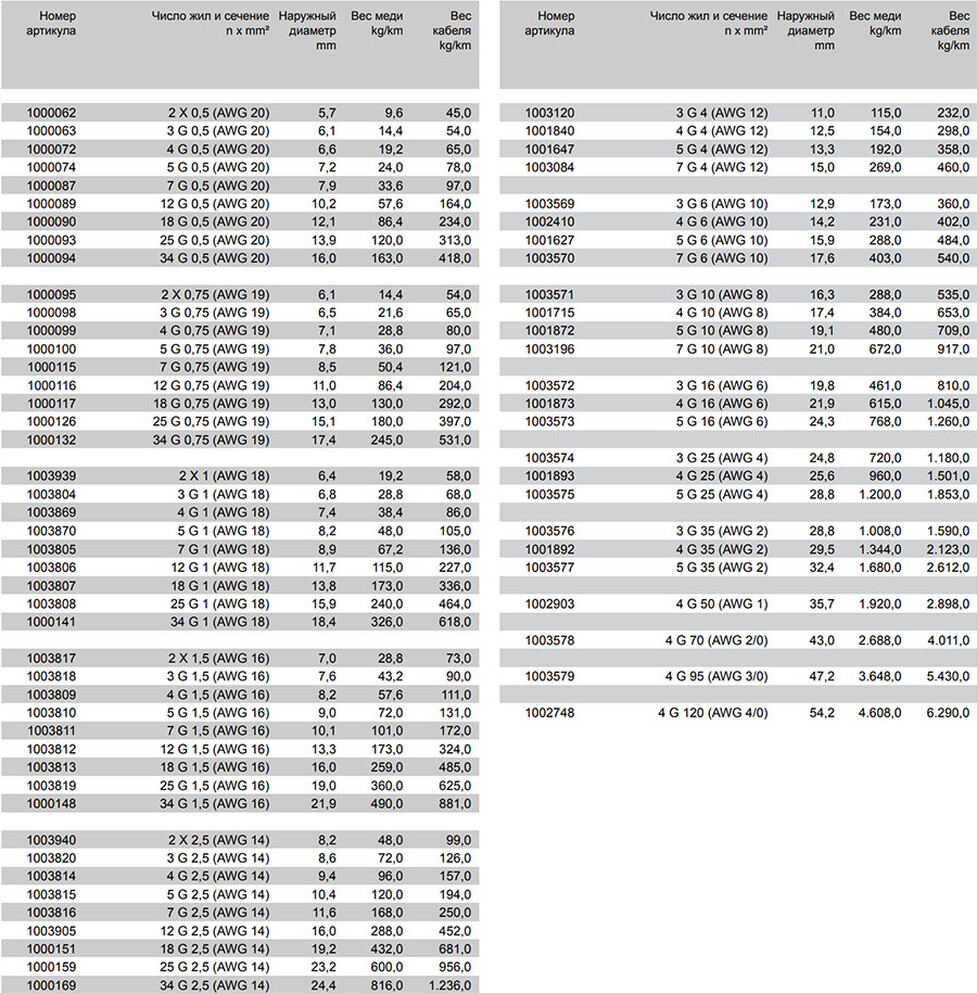

Характеристики гибкого кабеля управления TKD 2-NORM (H)05VV5-F UL/CSA
Модели гибкого кабеля управления TKD 2-NORM (H)05VV5-F UL/CSA:
1000062, 1000063, 1000072, 1000074, 1000087, 1000089, 1000090, 1000093, 1000094, 1000095, 1000098, 1000099, 1000100, 1000115, 1000116, 1000117, 1000126, 1000132, 1003939, 1003804, 1003869, 1003870, 1003805, 1003806, 1003807, 1003808, 1000141, 1003817, 1003818, 1003809, 1003810, 1003811, 1003812, 1003813, 1003819, 1000148, 1003940, 1003820, 1003814, 1003815, 1003816, 1003905, 1000151, 1000159, 1000169, 1003120, 1001840, 1001647, 1003084, 1003569, 1002410, 1001627, 1003570, 1003571, 1001715, 1001872, 1003196, 1003572, 1001873, 1003573, 1003574, 1001893, 1003575, 1003576, 1001892, 1003577, 1002903, 1003578, 1003579, 1002748
