Кабель для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)

Кабель > Кабели для передачи данных TKD

Кабель для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)

Применение:

Используется в качестве контрольного, сигнального и соединительного кабеля для передачи аналоговых и цифровых сигналов в измерительной технике и технике управления, компьютерных системах, где должна быть обеспечена передача данных без помех. Применяется для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.

Особенности:

• Пары в индивидуальном экране с заземляющим (контактным) проводником в специальной изоляционной ПВХ-оболочке и все это в общем экране.

• 2 жилы скручены в пару (TP = twisted pair).

• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).

• Отсутствие кремнийорганической резины (при производстве).

• Рекомендуется для электромагнитной совместимости (ЭМС).

• кабель соответствует директиве по низкому напряжению 2006/95/EС-CE

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)

проводник:	медный гибкий многопроволочный
структура:	по DIN VDE 0295 кл. 5,. IEC 60228 кл.5; искл.: 0,34 мм², многопров.(7 x 0,25 мм)
изоляция	ПВХ
маркировка жил	в соотв. DIN 47100 разные цвета
способ скрутки	2 жилы скручены в пару; экранированная пара в оболочке послойная скрутка
экран	луженая медная оплетка поверх каждой пары, плотность покрытия ок. 85%.
материал вн.оболочки	оболочка поверх каждой пары из ПВХ
контактная защита	пластиковая пленка
общий экран	лужен. медн. оплетка, плотн.покр.ок.85% с подложным вспом.проводом
внешняя оболочка:	ПВХ
цвет оболочки	серый, RAL 7032
номинальное напряжение	250 В;макс.напр. при 0,14 мм²:350 В;>0,14 мм²:500 В
испытательное напряжение	на 0,14 мм² жила/жила: 1,2 кВ; жила/экран: 2 кВ > 0,14 мм²: жила/жила: 1,5 кВ; жила/экран: 2 кВ
Cопротивление проводника	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5
сопротивление изоляции	мин. 20 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний
Емкость	жила/жила ок. 120 нФ/км; жила/экран ок. 160 нФ/км
Мин. радиус изгиба неподвижно	до12 мм Ø: 5 x диаметр ; до 20 мм Ø: 7,5 х диаметр; > 20 мм Ø: 10 x диаметр
Мин. радиус изгиба подвижно	до 12 мм Ø: 10 x диаметр ; до 20 мм Ø: 15 x диаметр; > 20 мм Ø: 20 x диаметр
температура стационарно:	-30 °C / +80 °C, подвижно - 5 °C / +70 °C
свойства изоляции	самозатухающая, не распространяет горение согл. IEC 60332-1
стандарт	аналог DIN VDE 0812, 0814 и DIN 47414

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка: ELITRONIC ®-CY-CY LIYCY-CY (с отдельно экранированными жилами); PAARTRONIC®-DY-CY LIYDY-CY (со спиральным медным экраном).

• Возможна поставка кабеля определенного цвета и размера по запросу.

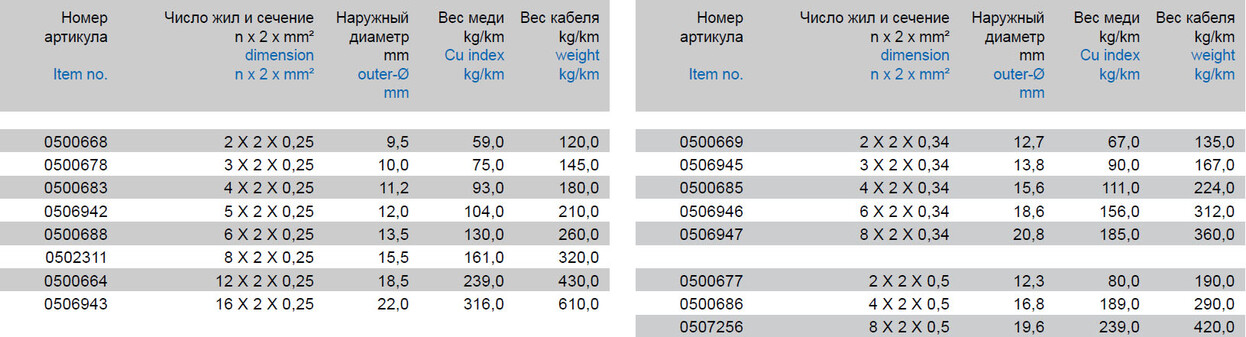

Характеристики кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP)

Модели кабеля для передачи данных TKD PAARTRONIC-CY-CY LIYCY-CY (TP):

0500668, 0500678, 0500683, 0506942, 0500688, 0502311, 0500664, 0506943, 0500669, 0506945, 0500685, 0506946, 0506947, 0500677, 0500686, 0507256
