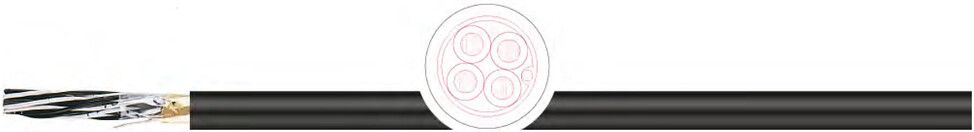

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl
Кабель > Кабели для передачи данных TKD
Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Для искробезопасных установок зона 1+2 согласно IEC 60079-14.
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 ( Cat. A)
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
• Не содержит галогенов.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
изоляция | безгалогенный компаунд, холодостойкий |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | пары/ триады в алюм. фольге (PiMf/TiMf) с подложным вспом. луженым проводником 0,6мм |
контактная защита | полиэстеровая пленка 23 μm |
общий экран | из ламинированной алюм. фольги (24 μm) с подложным вспом. луженым проводником 0,5mm² (7x0,30) mm |
внешняя оболочка: | безгалогенный компаунд, холодостойкий |
цвет оболочки | черный или синий RAL 5015 |
номинальное напряжение | 500 В |
испытательное напряжение | 2 кВ |
Cопротивление проводника | 0,5mm²: макс.36,7 Ω/км; 0,75mm²: макс.25,0 Ω/км; 1,0 mm²: макс.18,5 Ω/km; 1,3mm²: макс.14,2 Ω/км; 1,5mm²: макс.12,3 Ω/км |
сопротивление изоляции | мин. 100 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км |
индуктивность | около 1 mH/км |
пр.электрические свойства | L/R свойства: 0,5mm²:макс.25 μH/Ω; 0,75mm²:макс.25 μH/Ω; 1,0mm²:макс.25 μH/Ω; 1,3mm²:макс.40 μH/Ω; 1,5mm²:макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 7,5 х диаметр |
| температура стационарно: | -60 °C / +50 °C, при прокладке -30 °C / + 50 °C |
безгалогенность | да, согл. IEC 60754-1 |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 ( Cat. A) |
маслостойкость | ICEA S-73-532 / NEMA WC57-2004, EN 50288-7 |
| стандарт: | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению")
• По запросу возможно изготовление конструкций с водоблокирующей лентой.
• Стандарт EN 50288-7.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl

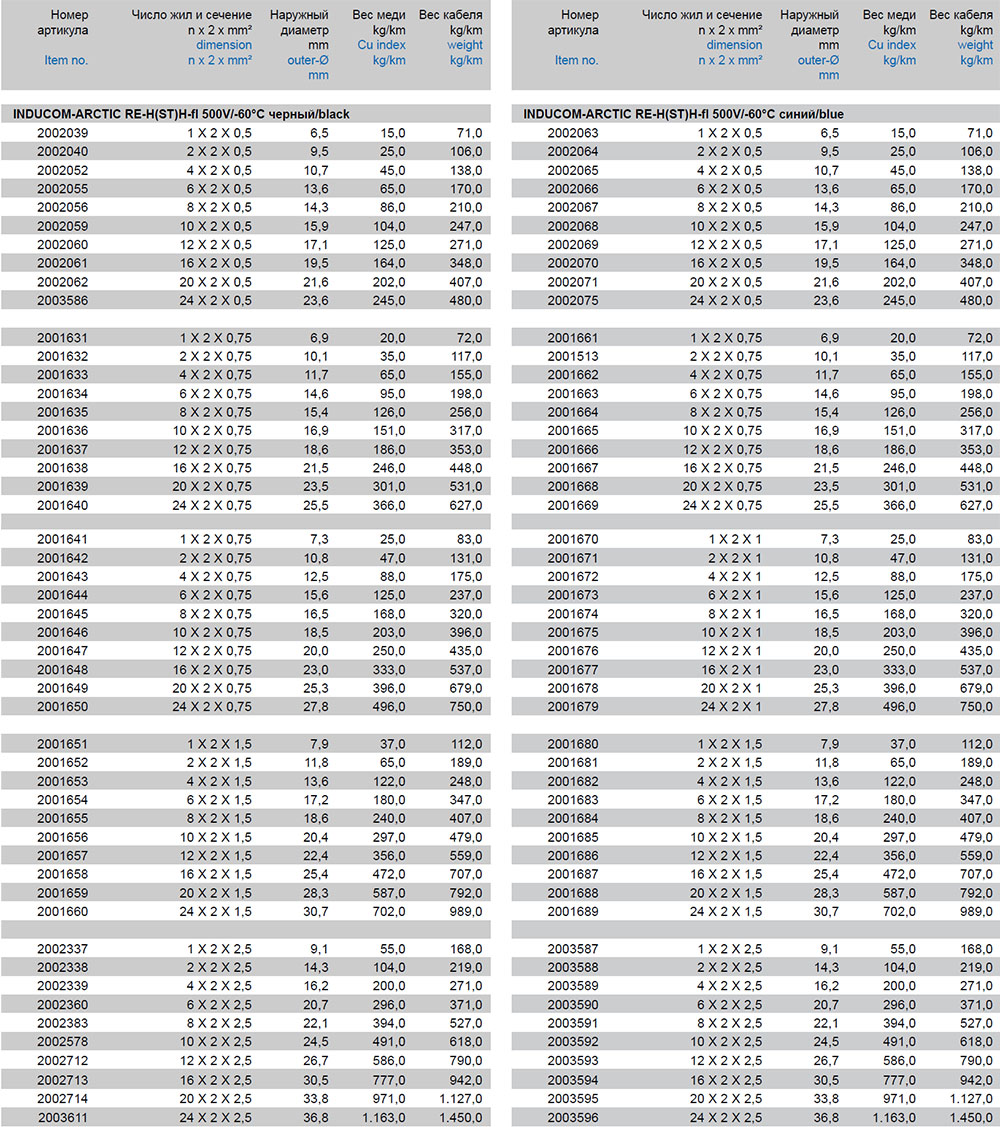

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl:
2002039, 2002040, 2002052, 2002055, 2002056, 2002059, 2002060,
2002061, 2002062, 2003586, 2001631, 2001632, 2001633, 2001634, 2001635, 2001636,
2001637, 2001638, 2001639, 2001640, 2001641, 2001642, 2001643, 2001644, 2001645,
2001646, 2001647, 2001648, 2001649, 2001650, 2001651, 2001652, 2001653, 2001654,
2001655, 2001656, 2001657, 2001658, 2001659, 2001660, 2002337, 2002338, 2002339,
2002360, 2002383, 2002578, 2002712, 2002713, 2002714, 2003611, 2002063, 2002064,
2002065, 2002066, 2002067, 2002068, 2002069, 2002070, 2002071, 2002075, 2001661,
2001513, 2001662, 2001663, 2001664, 2001665, 2001666, 2001667, 2001668, 2001669,
2001670, 2001671, 2001672, 2001673, 2001674, 2001675, 2001676, 2001677, 2001678,
2001679, 2001680, 2001681, 2001682, 2001683, 2001684, 2001685, 2001686, 2001687,
2001688, 2001689, 2003587, 2003588, 2003589, 2003590, 2003591, 2003592, 2003593,
2003594, 2003595, 2003596
