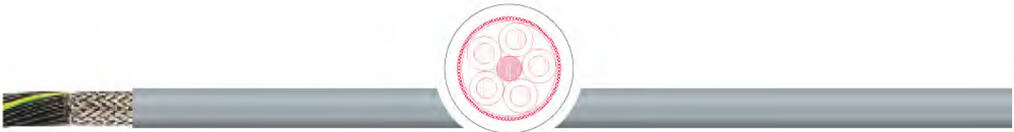

Кабель управления TKD KAWEFLEX 6210 SK-C-PVC UL-CSA
Применение:
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения ЭМС совместимости при высоких электрических и нормальных механических требованиях в буксируемых цепях и в подвижных системах привода, в машиностроении и при строительстве промышленых сооружений.
Особенности:
• Согл. норм UL/CSA.
• Имеет низкий уровень адгезии, не содержит силикона
• Не распространяет горение в соотв. IEC 60332-1-2, FT1, VW-1
• Маслостойкий в соотв. DIN EN 60811-2-1 (только мин. масла)
• Устойчив к воздействию жиров, охлаждающей жидкости и смазочных материалов.
• Рекомендован для электромагнитной совместимости (ЭМС)
• Согласно UL до 600 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 В
Характеристики кабеля управления TKD KAWEFLEX 6210 SK-C-PVC UL-CSA
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 6 ч.4, согл. IEC 60228 кл. 6 ч.4 |
| изоляция: | ПВХ |
| маркировка жил: | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая. |
| способ скрутки: | послойный повив жил |
общий экран | медная луженая оплетка, плотность прибл. 85% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001 |
| номинальное напряжение: | согл. IEC: 300/500B; согл. UL: 600 B. |
| испытательное напряжение: | жила/жила: 4 кВ; жила/экран: 2 кВ |
| Cопротивление проводника: | при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
сопротивление изоляции | при +20 °C ≥ 20 MOm x км |
Допустимые токовые нагрузки | в соотв. DIN VDE |
пр.электрические свойства | макс. скорость перемещения:5 м/с; при скольжении: макс.2,5 м/с;траверс (TL): макс. 25 м; допустимое ускорение : макс.10 м/с²; количество изгибов: > 3 млн. |
| Мин. радиус изгиба неподвижно: | 4х диаметр |
| Мин. радиус изгиба подвижно: | 7,5 x диаметр кабеля < 10м TL | 10 x диаметр кабеля ≥ 10 м TL |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | -5 °C / +90 °C |
| свойства изоляции: | не распространяет горение согл. IEC 60332-1-2, FT1, VW-1 |
| нормы: | UL/CSA - cURus 600В, 90°C |
Примечание:
• Соответствует директиве RoHS
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению")
• Возможна поставка кабеля определенного цвета и размера по запросу .

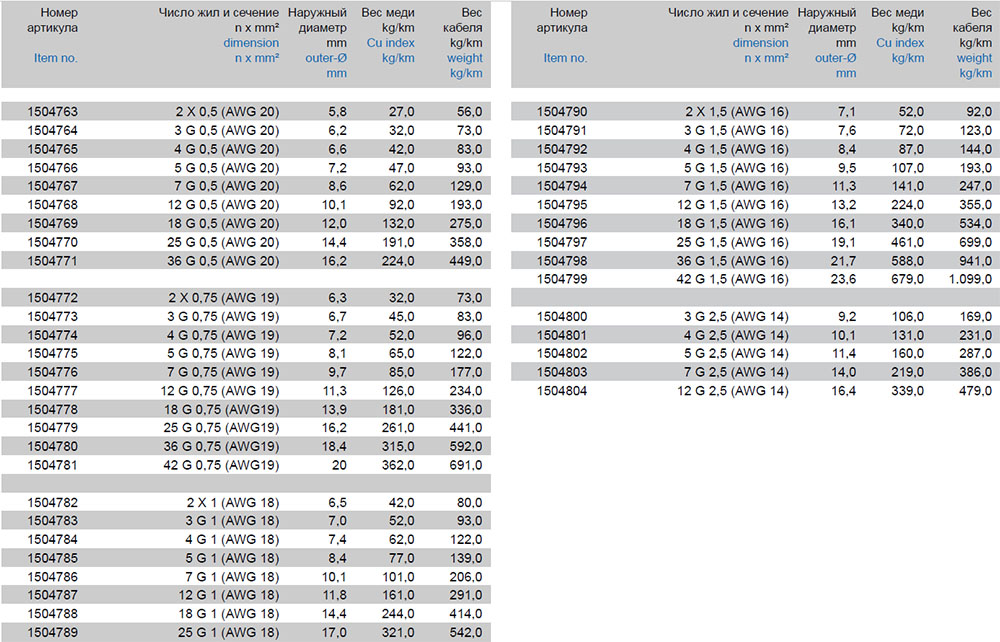

Характеристики кабеля управления TKD KAWEFLEX 6210 SK-C-PVC UL-CSA
Модели кабеля управления TKD KAWEFLEX 6210 SK-C-PVC UL-CSA:
1504763, 1504764, 1504765, 1504766, 1504767, 1504768, 1504769,
1504770, 1504771, 1504772, 1504773, 1504774, 1504775, 1504776, 1504777, 1504778,
1504779, 1504780, 1504781, 1504782, 1504783, 1504784, 1504785, 1504786, 1504787,
1504788, 1504789, 1504790, 1504791, 1504792, 1504793, 1504794, 1504795, 1504796,
1504797, 1504798, 1504799, 1504800, 1504801, 1504802, 1504803, 1504804
