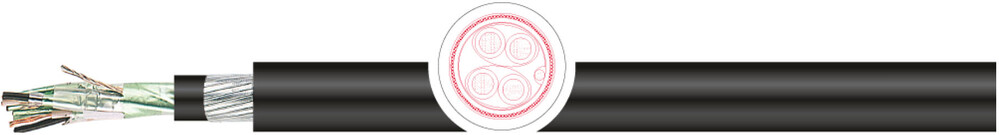

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl PiMf
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле.
Особенности:
• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена.
• Высокая степень защиты от помех и низкий уровень затухания.
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл.ICEA S-73-532/NEWA WC 57-2004 § 6.9.3
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Экранированные отдельные элементы и общий экран
• Стойкость УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).
Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl PiMf
| проводник: | медный многопроволочный |
| структура: | 7- проволочн. DIN VDE0295 кл. 2/ IEC 60228 кл. 2 |
изоляция | XLPE (сшитый полиэтилен) |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | пара в метал.фольге (PiMf) с луженым заземляющим проводником 0,6 мм из ламинированной алюминевой фольги (24 μм) с луженым заземляющим проводником 0,5 мм²(7x0,30 мм) |
материал вн.оболочки | ПВХ, черный |
контактная защита | пластиковая пленка |
общий экран | броня из гальванизированной стальной проволоки обмотанной стальной лентой |
внешняя оболочка: | ПВХ |
цвет оболочки | черного или синего цвета по RAL 5015 для искробез. установ. |
номинальное напряжение | 300 В |
испытательное напряжение | жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.) |
Cопротивление проводника | 0,5 мм²: макс.36,7 Ω/км; 0,75 мм²: макс. 25,0 Ω/км; 1,3 мм²: макс.14,2 Ω/км |
сопротивление изоляции | мин. 5 MΩ x км |
Емкость | макс.115 нФ/км |
индуктивность | ок. 1 mH/км |
Соединение контуров | макс. 500 пФ/500 м |
пр.электрические свойства | L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25μH/Ω; 1,3 мм²:макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
| температура стационарно: | -40°C / +70°C |
температура подвижно | -5°C / +50°C |
свойства изоляции | не распространяет горение IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) |
маслостойкость | ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению")
• Применяется в искробезопасных установках для зоны 1 и зоны 2 – группы II согл.IEC 60079-14
• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со свинцовой оболочкой, по BS 5308. Возможна поставка компенсационного кабеля: > INDUTHERM <

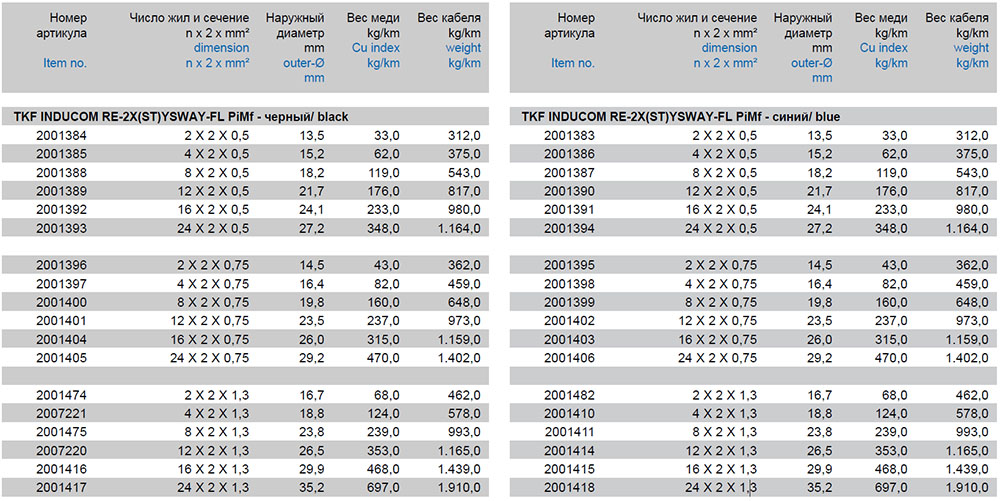

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl PiMf
Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl PiMf:
2001384, 2001385, 2001388, 2001389, 2001392, 2001393, 2001396, 2001397, 2001400, 2001401, 2001404, 2001405, 2001474, 2007221, 2001475, 2007220, 2001416, 2001417, 2001383, 2001386, 2001387, 2001390, 2001391, 2001394, 2001395, 2001398, 2001399, 2001402, 2001403, 2001406, 2001482, 2001410, 2001411, 2001414, 2001415, 2001418
