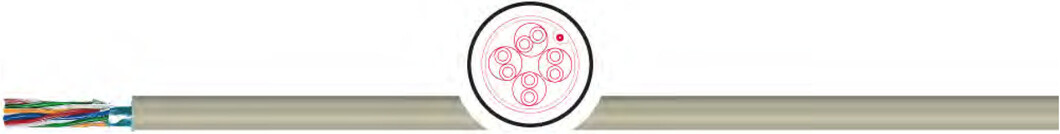

Кабель для передачи данных TKD J-Y(St)Y Lg
Применение:
Используется в качестве установочного телефонного кабеля для передачи аналоговых и цифровых сигналов, предохраняет цепи передачи данных от внешних радиопомех, создаваемых электрооборудованием. Он применяется для прокладки в сухих и влажных помещениях, на и под штукатуркой, а также для прокладки под открытым небом, но только не в земле.
Особенности:
• Электростатический экран из ламинированной алюминевой фольги.
• Послойный повив пар.
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Возможна поставка кабеля: JYY Bd. или J-Y(St)Y Lg BMK n x 2 x 0,8 мм для пожарной сигнализации с красной наружной оболочкой.
Характеристики кабеля для передачи данных TKD J-Y(St)Y Lg
| проводник: | медный однопроволочный |
| структура: | диаметр провода: Ø 0,6 мм (0,28 мм²), диаметр провода: Ø 0,8 мм (0,50 мм²) |
изоляция | ПВХ |
маркировка жил | согл. DIN VDE 0815 разные цвета |
способ скрутки | 2 жилы скручены в пару (двупарный кабель, а также возможен как четырехзвездочный) |
общий экран | из ламинированной алюминевой фольги с вспомогательным проводом |
внешняя оболочка: | ПВХ |
цвет оболочки | цвет серой гальки, RAL 7032 (BMK: с красной наружной оболочкой для пожарной сигнализации) |
номинальное напряжение | 300 В |
испытательное напряжение | 800 кВ |
Cопротивление проводника | шлейф: 0,6 макс. 130 Ω/км; 0,8 макс. 73,2 Ω/км |
сопротивление изоляции | мин. 100 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | макс. 100 нФ/км |
Мин. радиус изгиба неподвижно | 7,5 x диаметр кабеля |
Мин. радиус изгиба подвижно | 10 x диаметр кабеля |
| температура стационарно: | -30 °C / +70 °C |
температура подвижно | - 5 °C / +50 °C |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1 |
стандарт | DIN VDE 0815 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Установочный кабель не допустимо использовать для силовых цепей и для прокладки в земле.
• По заказу производим специальную конструкцию кабеля данного типа.

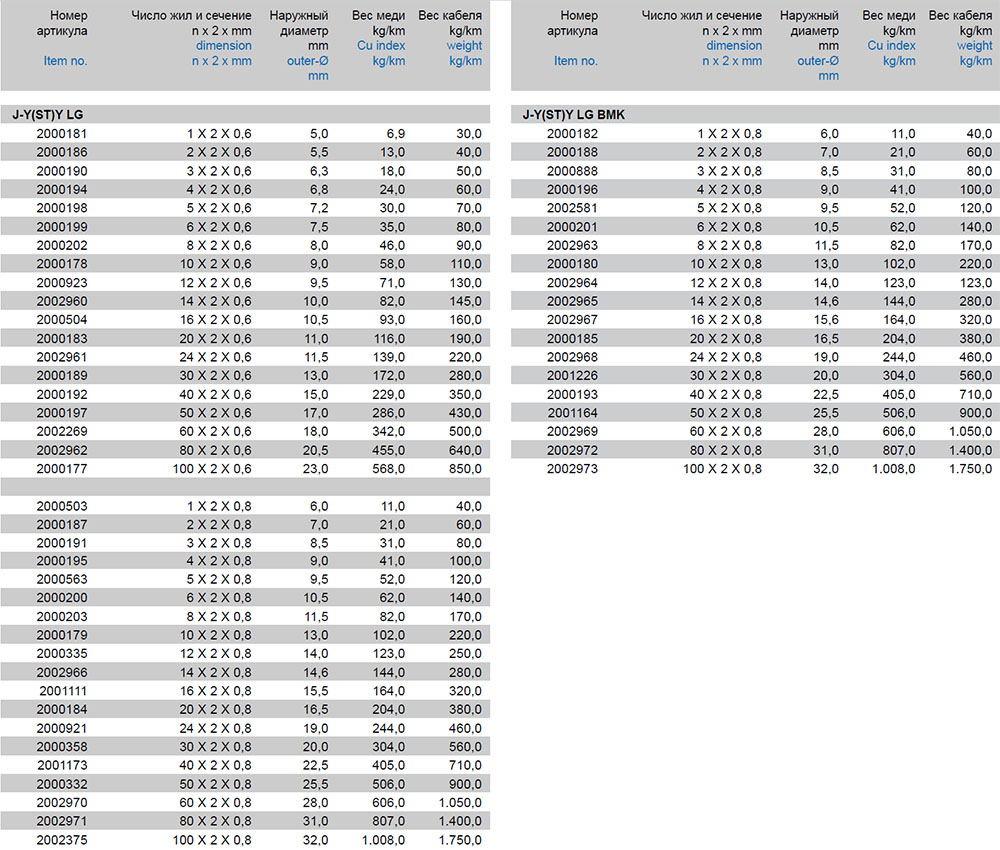

Характеристики кабеля для передачи данных TKD J-Y(St)Y Lg
Модели кабеля для передачи данных TKD J-Y(St)Y Lg:
2000181, 2000186, 2000190, 2000194, 2000198, 2000199, 2000202, 2000178, 2000923, 2002960, 2000504, 2000183, 2002961, 2000189, 2000192, 2000197, 2002269, 2002962, 2000177, 2000503, 2000187, 2000191, 2000195, 2000563, 2000200, 2000203, 2000179, 2000335, 2002966, 2001111, 2000184, 2000921, 2000358, 2001173, 2000332, 2002970, 2002971, 2002375, 2000182, 2000188, 2000888, 2000196, 2002581, 2000201, 2002963, 2000180, 2002964, 2002965, 2002967, 2000185, 2002968, 2001226, 2000193, 2001164, 2002969, 2002972, 2002973
