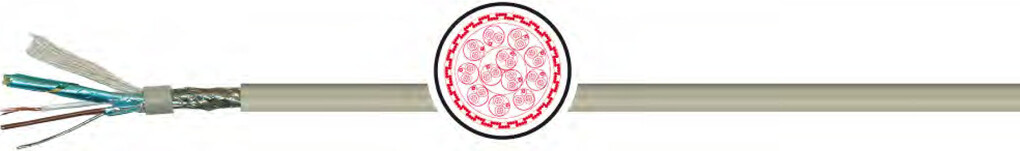

Кабель для передачи данных TKD DATEX-PIMF-CY Li2YCY-PIMF

Кабель > Кабели для передачи данных TKD
Кабель для передачи данных TKD DATEX-PIMF-CY Li2YCY-PIMF



Применение:
Используется в качестве контрольного, соединительного кабеля для передачи данных со скоростью до 10 Мбит/сек., для обеспечения пересылки данных и сигналов без помех. Применяется для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Используется в сухих и влажных помещениях, но не для прокладки в земле. Наружная прокладка возможна только с УФ-защитой

Особенности:
• Индивидуально экранированные пары с экраном из алюминевой фольги.
• 2 жилы скручены в пару (TP = twisted pair).
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве)..
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Подходит для беспаечной технологии конфекционирования Maxi-Termi-Point- электромонтажа, благодаря 7-ми проволочной структуре кабеля <1mm²

Характеристики кабеля для передачи данных TKD DATEX-PIMF-CY Li2YCY-PIMF
проводник:
медный многопроволочный
структура:
7 -ми проволочный
изоляция
PE (полиэтилен)
маркировка жил
согл. DIN 47100 разные цвета
способ скрутки
послойный повив пар с оптимальными шагами
скрутки
общий экран
медная луженая оплетка, плотность покрытия ок.
85 %.
внешняя оболочка:
ПВХ
цвет оболочки:
серый, RAL 7032
номинальное напряжение
250 В
испытательное напряжение:
жила/жила: 2 кВ; жила/экран: 1 кВ
Cопротивление проводника
шлейф: до 0,22 мм² макс. 186 Ω / км; до 0,34 мм²
макс. 115 Ω / км; до 0,50 мм² макс. 78,4 Ω / км
сопротивление изоляции
не менее 5 MΩ x км
Допустимые токовые
нагрузки
согл. DIN VDE, см. табл. технических указаний
Емкость
до 0,34 мм² макс. 70 нФ/км; 0,5 мм² макс. 75нФ/км;
1,0 мм² макс. 84 нФ/км (от 4 пар)
Мин. радиус изгиба
неподвижно
10 x диаметр кабеля
Мин. радиус изгиба подвижно:
15 x диаметр кабеля.
температура стационарно:
-30 °C / +80 °C
температура подвижно:
-5 °C / +70 °C
свойства изоляции
не распространяет горение согл. VDE 0482-332-1-2
(IEC 60332-1-2)
стандарт:
DIN VDE 0812

Примечание:
Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

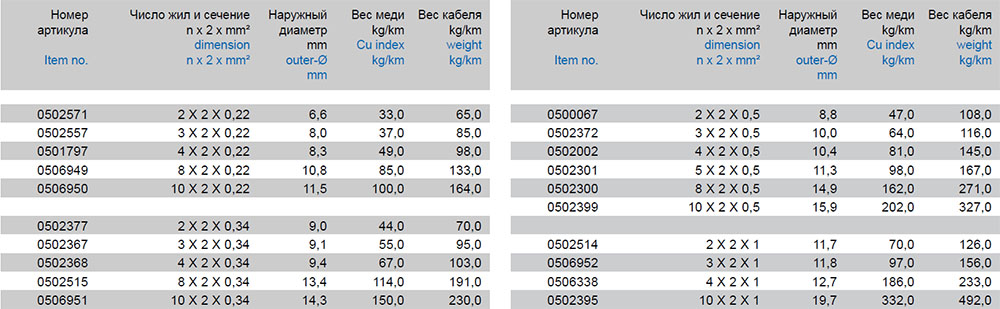

Характеристики кабеля для передачи данных TKD DATEX-PIMF-CY Li2YCY-PIMF

Модели кабеля для передачи данных TKD DATEX-PIMF-CY Li2YCY-PIMF:
0502571, 0502557, 0501797, 0506949, 0506950, 0502377, 0502367, 0502368, 0502515, 0506951, 0500067, 0502372, 0502002, 0502301, 0502300, 0502399, 0502514, 0506952, 0506338, 0502395
