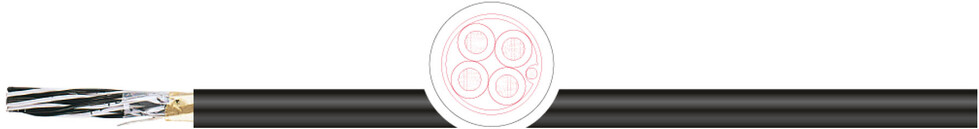

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в землю. При прокладке в землю обязательно соблюдение строительных норм.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004 Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14
• Стойкость к УФ-излучению согл.UL 1581 Sektion (секция) 1200
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 (Cat. A) .
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
• Не содержит галогенов.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2 |
изоляция | безгалогенный компаунд, холодостойкий |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | из ламинированной алюм. фольги (24 μm) с подложным вспом. луженым проводником 0,5mm² (7x0,30 mm) |
материал вн.оболочки | безгалогенный компаунд, холодостойкий |
цвет внутренней оболочки | черный |
контактная защита | полиэстеровая пленка 23 μm |
общий экран | оцинкованая круглая стальная проволока |
внешняя оболочка: | безгалогенный компаунд, холодостойкий, черный или синий RAL 5015 |
номинальное напряжение | 500 В |
испытательное напряжение | 2 кВ |
Cопротивление проводника | 0,75 мм²:макс.25,0 Ω/км;1,0 мм²:макс.18,5 Ω/км;1,5 мм²: макс.12,3 Ω/км |
сопротивление изоляции | мин. 100 MΩ x км при 20 °C |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км |
индуктивность | около 1 mH/км |
пр.электрические свойства | L/R свойства: 0,5mm²:макс.25 μH/Ω; 0,75mm²:макс.25 μH/Ω; 1,0mm²:макс.25 μH/Ω; 1,3mm²:макс.40 μH/Ω; 1,5mm²:макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 10 х диаметр |
| температура стационарно: | -60 °C / +50 °C, при прокладке -30 °C / + 50 °C |
безгалогенность | да, согл. IEC 60754-1 |
свойства изоляции | IEC 60332-1-2 and IEC 60332-3-24 (Cat. C) |
маслостойкость | ICEA S-73-532 / NEMA WC57-2004, EN 50288-7 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению"
• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со свинцовой оболочкой, по BS 5308. Возможна поставка компенсационного кабеля: > INDUTHERM <

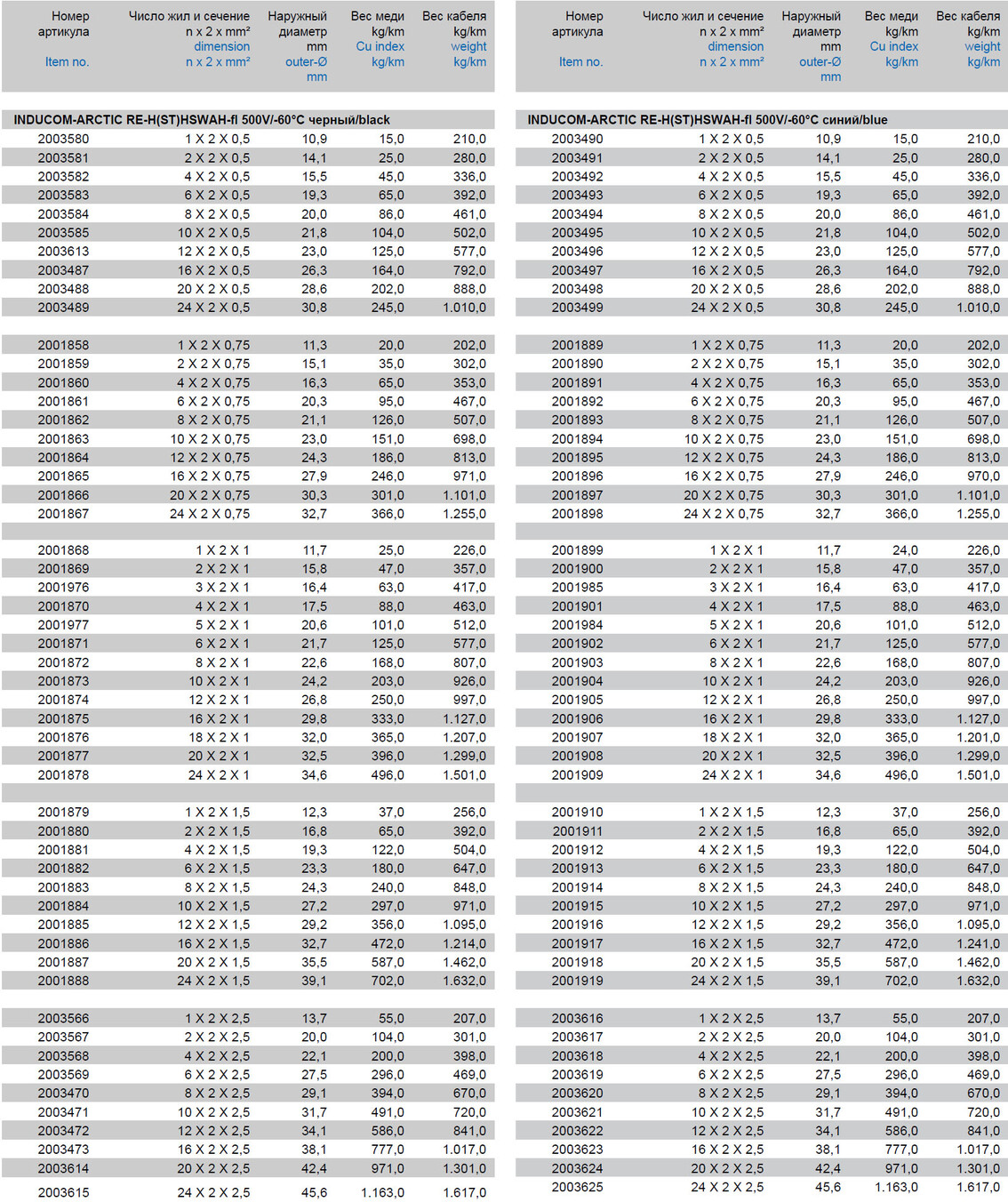

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl
Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl:
2003580, 2003581, 2003582, 2003583, 2003584, 2003585, 2003613,
2003487, 2003488, 2003489, 2001858, 2001859, 2001860, 2001861, 2001862, 2001863,
2001864, 2001865, 2001866, 2001867, 2001868, 2001869, 2001976, 2001870, 2001977,
2001871, 2001872, 2001873, 2001874, 2001875, 2001876, 2001877, 2001878, 2001879,
2001880, 2001881, 2001882, 2001883, 2001884, 2001885, 2001886, 2001887, 2001888,
2003566, 2003567, 2003568, 2003569, 2003470, 2003471, 2003472, 2003473, 2003614,
2003615, 2003490, 2003491, 2003492, 2003493, 2003494, 2003495, 2003496, 2003497,
2003498, 2003499, 2001889, 2001890, 2001891, 2001892, 2001893, 2001894, 2001895,
2001896, 2001897, 2001898, 2001899, 2001900, 2001985, 2001901, 2001984, 2001902,
2001903, 2001904, 2001905, 2001906, 2001907, 2001908, 2001909, 2001910, 2001911,
2001912, 2001913, 2001914, 2001915, 2001916, 2001917, 2001918, 2001919, 2003616,
2003617, 2003618, 2003619, 2003620, 2003621, 2003622, 2003623, 2003624, 2003625
