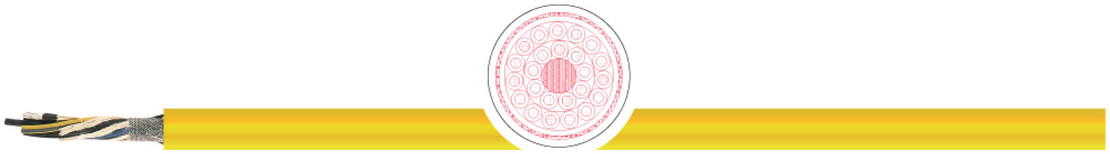

Кабель TKD CORDAFLEX (SMK) (N)SHTÖU-J
Применение:
Барабанный кабель с защитой от скручивания используется при условиях особо тяжелых механических нагрузок, для присоединения передвижных механизмов, кабельных тележек, а так же при вертикальной намотке. Применяется для прокладки в сухих, влажных и сырых помещениях и под открытым небом, на строительных площадках. Скорость намотки до 240 м/мин.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Область применения согл. DIN VDE 0168 и 0118; в горных и наружных разработках, шахтах, карьерах.
• Между внутренней и внешней оболочкой-текстильная обмотка.
• Конструкции, выдерживающие 20 кН, имеют центр. грузонесущий трос
Характеристики кабеля TKD CORDAFLEX (SMK) (N)SHTÖU-J
| проводник: | луженый медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | резиновый компаунд |
| маркировка жил: | белые жилы с черной цифровой маркировкой, с или без желто-зеленой жилы |
способ скрутки | послойный повив жил |
материал вн.оболочки | специальный резиновый компаунд |
| внешняя оболочка: | специальный резиновый компаунд |
| цвет оболочки: | желтый |
маркировка | да |
| номинальное напряжение: | Uo/U: 0,6/1 кВ |
| испытательное напряжение: | 2,5 кВ |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний. |
| Мин. радиус изгиба неподвижно: | согл. DIN VDE 0298 часть 3 |
| Мин. радиус изгиба подвижно: | согл. DIN VDE 0298 часть 3 |
скорость намотки | макс. 240 м / мин |
угол кручения | +/- 50 ° / м |
| температура стационарно: | -50 °C / +80 °C |
| температура подвижно: | -35 °C / +60 °C |
макс. температура на проводнике | +90 °C |
| свойства изоляции: | самозатухающая, не распространяет горение согласно IEC 60332-2-1 |
маслостойкость | согл. EN60811-2-1 |
стандарт | согласно DIN VDE 0250 часть 814 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Длительная нагрузка при растяжении макс. 30 Н/мм.
• Область применения смотри в таблице технических указаний.
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Наличие сертификата соответствия ТР ТС на конкретную конструкцию уточняйте у официального дистрибьютора в вашем регионе.

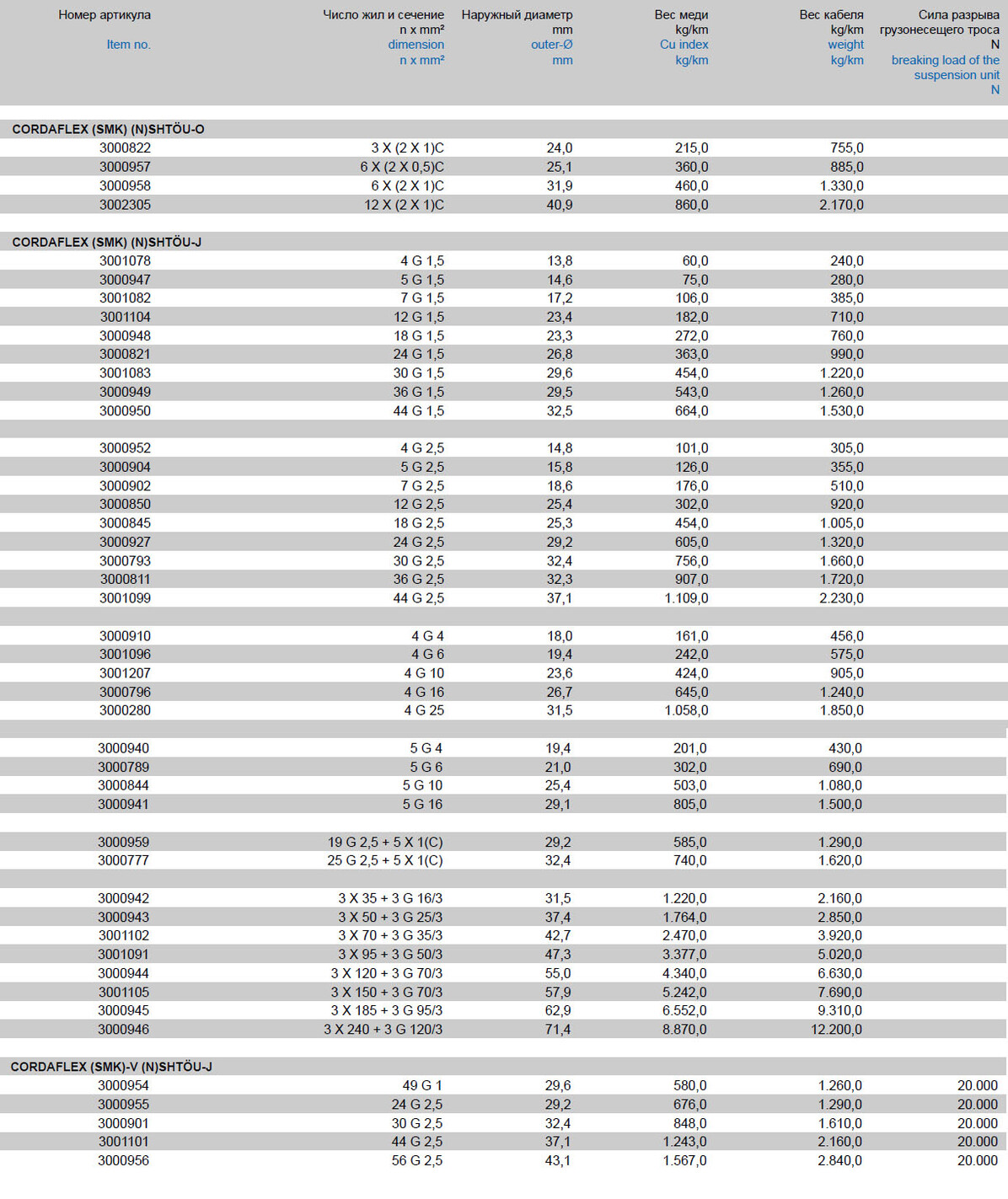

Характеристики кабеля TKD CORDAFLEX (SMK) (N)SHTÖU-J
Модели кабеля TKD CORDAFLEX (SMK) (N)SHTÖU-J:
3000822, 3000957, 3000958, 3002305, 3001078, 3000947, 3001082,
3001104, 3000948, 3000821, 3001083, 3000949, 3000950, 3000952, 3000904, 3000902,
3000850, 30008453000927, 3000793, 3000811, 3001099, 3000910, 3001096, 3001207, 3000796,
3000280, 3000940, 3000789, 3000844, 3000941, 3000959, 3000777, 3000942, 3000943,
3001102, 3001091, 3000944, 3001105, 3000945, 3000946, 3000954, 3000955, 3000901,
3001101, 3000956
