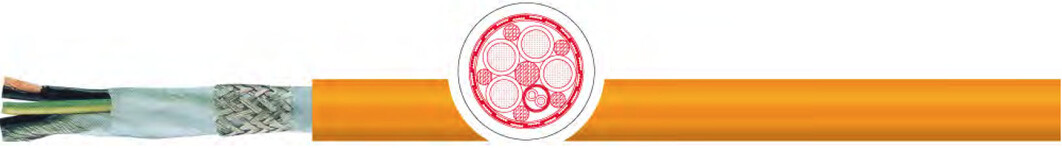

Кабель TKD KAWEFLEX 5278 SK-C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
Для нормальных требований 4 силовых жилы, + 1 экранированная пара
Применение:
Экранированный малоемкий силовой кабель питания с контрольными жилами для датчиков температур или тормоза для электромагнитной совместимости кабелей между преобразователем и двигателем, для прокладки в условиях нормальных требований; в буксируемых цепях, в движущихся системах приводов, робототехнике и на производственных предприятиях.
Особенности:
• Согласно стандартам DESINA и норм UL/CSA.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов.
• Не содержит силикона.
• Oтсутствие фреона (FCKW) согл. DIN 472815/ IEC 60754-1.
• Соответствие нормам UL до 600 В разрешает параллельную прокладку этого кабеля с др. кабелями номинальным напряжением до 600 В.
Характеристики кабеля TKD KAWEFLEX 5278 SK-C-PVC UL-CSA SERVO 0,6-1 kV малой емкости
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл.6 |
| изоляция: | PELON 2, PP |
маркировка жил | силовые жилы: черная с бел маркир: U/L1/C/L +; V/ L2;W/L3/D/L-& зелено-желтая; жилы управления 1 пара, черная & белая |
экран | пара управления - экран из луженой медной проволоки |
общая скрутка | жилы и пары скручены вместе с особо гибкими наполнителями (элементами) |
общий экран | медная луженая оплетка, покрытие ок. 85% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | оранжевый, RAL 2003 |
| номинальное напряжение: | силовые жилы/ жилы управления: Uo/U 600/1000В, UL & CSA:1.000В |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | при +20 °C согл. DIN VDE 0295 кл.6,соотв.IEC 60228 кл.6 |
сопротивление изоляции | при +20 °C > 20 MOm x км |
пр.электрические свойства | ускорение 20 м/сек²; скорость самонесения до 120 м/ мин, траверс до 50 м |
| Мин. радиус изгиба неподвижно: | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 10 x диаметр кабеля |
| температура стационарно: | - 30 °C / +80 °C |
| температура подвижно: | - 5 °C / +80 °C |
| свойства изоляции: | самозатухающая EN 60332-2-1, UL: VW1; CSA: FT1 |
маслостойкость | согл. ISO 6722, EN 60811-2-1 (только минеральные масла) |
нормы | UL 80°C, 1.000 В, cULus 80°C, 1.000 В |
Примечание:
• Соответствует директиве RoHS.
• Соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Оптимальное соотношение цены и качества.
• Возможна поставка кабеля нестандартных сечений и типов по запросу.
Характеристики кабеля TKD KAWEFLEX 5278 SK-C-PVC UL-CSA SERVO 0,6-1 kV малой емкости

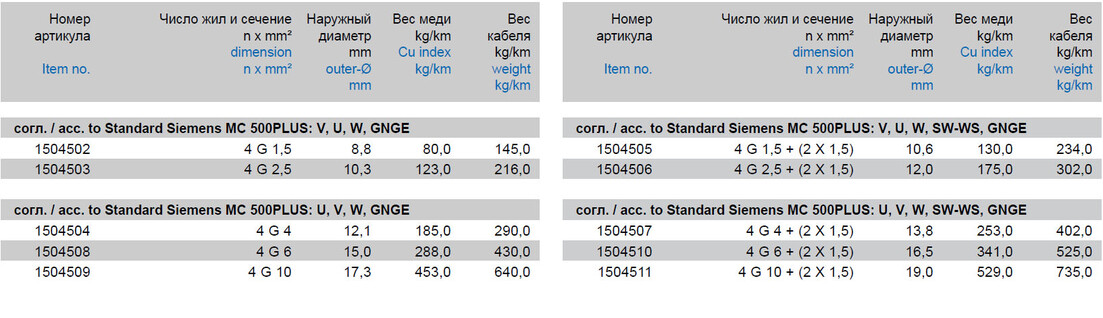

Модели кабеля TKD KAWEFLEX 5278 SK-C-PVC UL-CSA SERVO 0,6-1 kV малой емкости:
1504502, 1504503, 1504504, 1504508, 1504509, 1504505, 1504506,
1504507, 1504510, 1504511
