Термостойкий кабель TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ
Применение:
Термостойкий кабель для использования в условиях прямого воздействия тепла и холода.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Разрешено применение для температурного класса "H" до 180 °C.
• В случае пожара не распространяет горение, сохраняет целостность изоляции и имеет незначительную плотность дыма.
• Силикон в составе устойчив к озону, кислороду, морской воде и изменениям погодных условий.
Характеристики теромостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ
| проводник: | медный провод или медный лужёный |
| структура: | согл. DIN VDE 0295 соотв. IEC 60228 (SID и SID/GL: однопроволочная жила, SIF, SIF/GL и SIFv: кл. 5; SIFF: кл. 6; SIZ: кл. 6 графа 4) |
| изоляция: | силикон |
| маркировка жил: | разные цвета и зелено-желтый |
способ скрутки | SIFv: 2-SIF- жилы скручены попарно; SIZ: 2 жилы параллельно связаны так, что их можно разделить |
общий экран | обмотка из стекловолокна для GL-типов |
| номинальное напряжение: | Uo/U: 300/500 В |
| испытательное напряжение: | до 1 мм² 1.500 В, > 1,0 мм² 2.000 В |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | мин. 2,0 GΩ MΩ x км |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | SIF,SIFF,SIZ,SIFv : 5 x диаметр кабеля, SIF/GL,SID, SID/GL:10 х диаметр |
| Мин. радиус изгиба подвижно: | SIF,SIFF,SIZ,SIFv: 7,5 x диаметр кабеля, SIF/GL,SID, SID/GL: 15 x диаметр |
| температура стационарно: | -60 °C / +180 °C; кратковременно: +200 °C |
макс. температура на проводнике | +180 °C |
безгалогенность | не содержит галогенов, согл.VDE 0472 часть 813 и IEC 60754-1 |
| свойства изоляции: | самозатухающая, не распространяет горение согл. VDE 0482-332-2-1 (IEC 60332-1) |
стандарт | согласно DIN VDE 0250 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

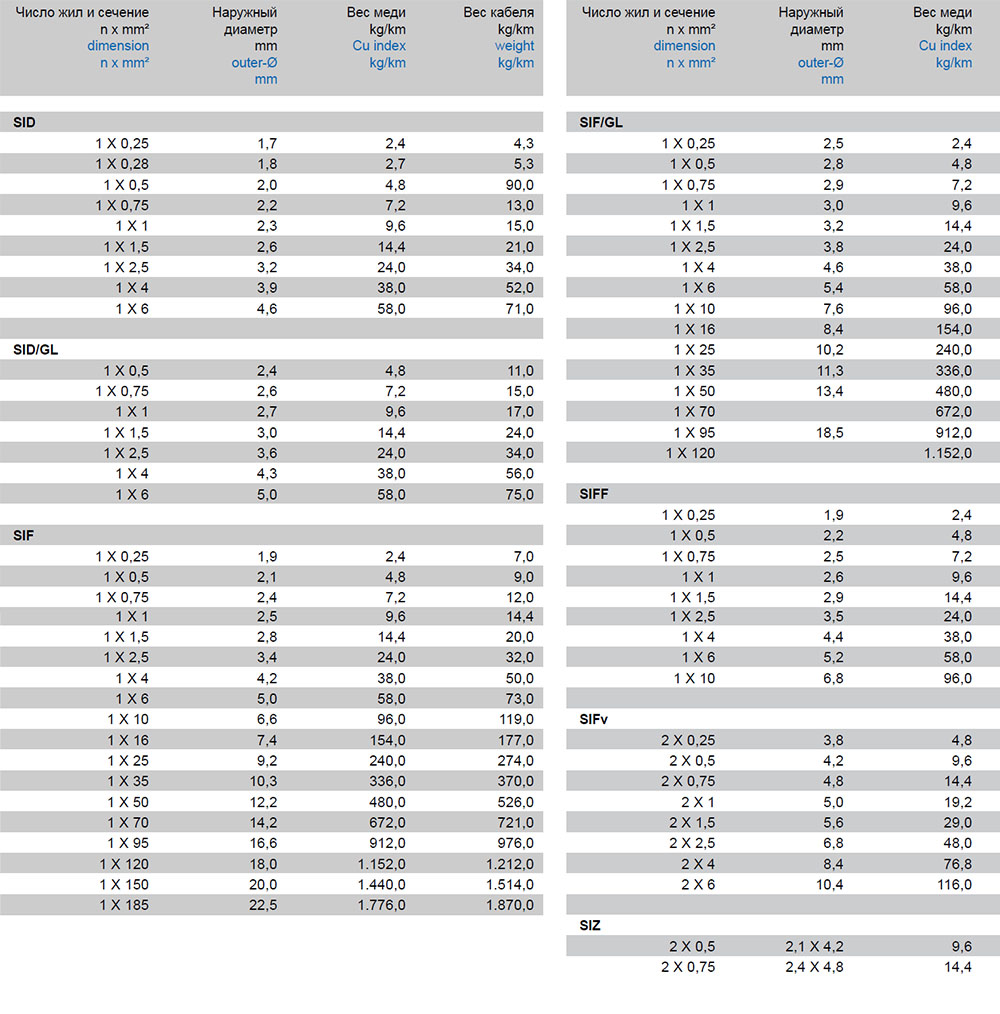

Характеристики термостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ
Модели термостойкого кабеля TKD SID, SID-GL, SIF, SIF-GL, SIFF, SIFv, SIZ:
1X0,25, 1X0,28, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X0,5,
1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X0,25, 1X0,5, 1X0,75, 1X1, 1X1,5, 1X2,5, 1X4,
1X6, 1X10, 1X16, 1X25, 1X35, 1X50, 1X70, 1X95, 1X120, 1X150, 1X185, 1X0,25, 1X0,5, 1X0,75, 1X1, 1X1,5,
1X2,5, 1X4, 1X6, 1X10, 1X16, 1X25, 1X35, 1X50, 1X70, 1X95, 1X120, 1X0,25, 1X0,5,
1X0,75, 1X1, 1X1,5, 1X2,5, 1X4, 1X6, 1X10, 2X0,25, 2X0,5, 2X0,75, 2X1, 2X1,5, 2X2,5,
2X4, 2X6, 2X0,5, 2X0,75
