Кабель TKD MULTINORM H05V2-K, H07V2-K HAR/UL/CSA
Кабель > Кабели и провода TKD для стационарного монтажа
Теромстойкий кабель TKD MULTINORM H05V2-K, H07V2-K HAR/UL/CSA
Применение:
Кабель изолирован ПВХ-пластикатом, согласно норм HAR/UL/CSA. Применяется для внутреннего монтажа в шкафах комплексных распределительных устройств, медико-технических аппаратах, электронных приборах, аппаратуре управления, защитных шлангах, машиностроении, а также в качестве кабеля подключения трансформаторов и моторов.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Без использования кремнийорганической резины (при производстве).
• Монтажный кабель соответствует нормам HAR/UL/CSA.
• Внешняя оболочка кабеля самозатухающая, не распространяет горение.
• Не для прямой прокладки на платформах, в лотках и поддонах (исключение-использование при выравнивании потенциалов).
• Возможна поставка кабеля всех стандартных цветов.
Характеристики теромостойкого кабеля TKD MULTINORM H05V2-K, H07V2-K HAR/UL/CSA
| проводник: | медный луженый |
| структура: | согл. UL-CSA, тонкопроволочный согл. VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ. |
| маркировка жил: | разные цвета |
| номинальное напряжение: | для кабеля UL Style 1007+1569 MTW, CSA TEWH05V2- K: согл.HAR 300/500 В согл.UL+CSA 300 В; для кабеля UL Style 1015 MTW, CSA TEW- H05V2-K: согл. HAR 300/500 В UL+CSA 600 В; для кабеля UL Style 1015 MTW, CSA TEW- H07V2-K: согл. HAR 450/750 В UL+CSA 600 В |
| испытательное напряжение: | 3 кВ |
Cопротивление проводника | согл. DIN VDE 0295 соотв. IEC 60228. |
Допустимые токовые нагрузки | согласно DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | HAR/IEC: -40 °C / +70° C (90° C) UL-CSA: -40 °C / +105° C |
| свойства изоляции: | самозатухающая, не распространяет горение согл. IEC 60332-1/HD405.2 UL - VW 1 и CSA FT 1 |
стандарт | согл. UL: AWM Style 1007/1569/1015 + MTW; CSA: TEW; HAR (VDE0281/HD21). |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля с медной многопроволочной жилой
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Возможна поставка кабеля*: UL-Style 1015 сечения 16мм², от 50 мм² вкл. согл. HAR -> X07V2-K.

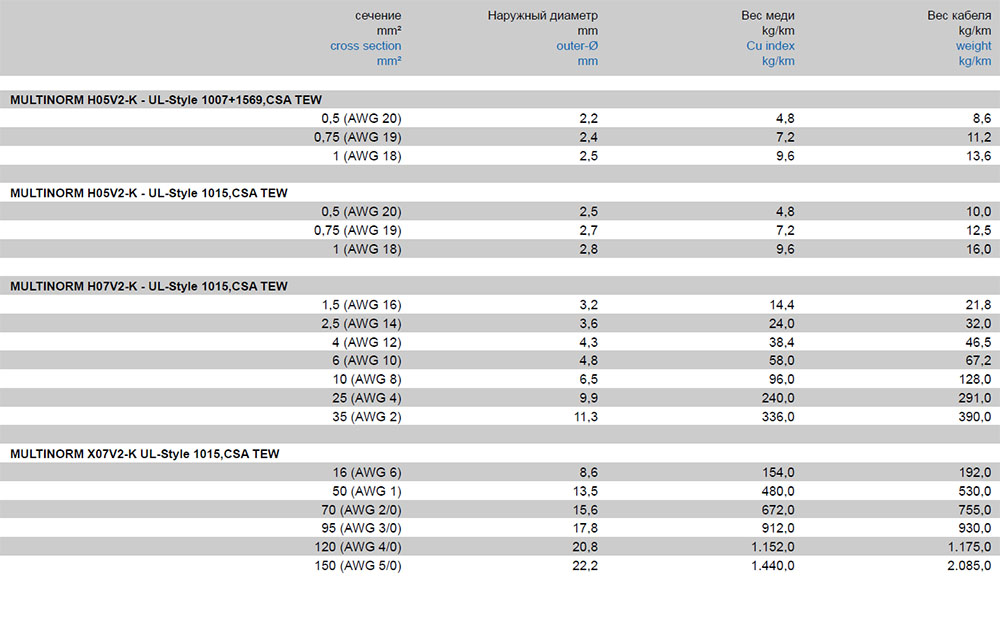

Характеристики термостойкого кабеля TKD MULTINORM H05V2-K, H07V2-K HAR/UL/CSA
Модели термостойкого кабеля TKD MULTINORM H05V2-K, H07V2-K HAR/UL/CSA:
0,5 (AWG 20), 0,75 (AWG 19), 1 (AWG 18), 0,5 (AWG 20), 0,75
(AWG 19), 1 (AWG 18), 1,5 (AWG 16), 2,5 (AWG 14), 4 (AWG 12), 6 (AWG 10), 10
(AWG 8), 25 (AWG 4), 35 (AWG 2), 16 (AWG 6), 50 (AWG 1), 70 (AWG 2/0), 95 (AWG
3/0), 120 (AWG 4/0), 150 (AWG 5/0)
