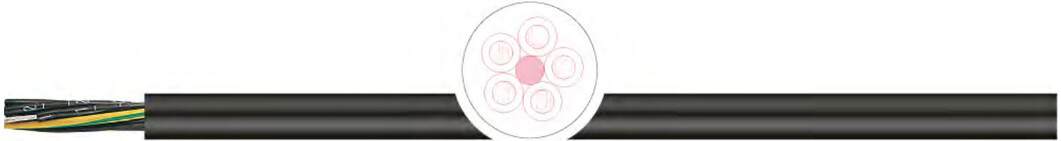

Кабель управления TKD 2-NORM TRAY+UV DB TC-ER MTW UL-CSA
Кабель > Гибкие кабели управления TKD
Гибкий кабель управления TKD 2-NORM TRAY+UV DB TC-ER MTW UL-CSA
Применение:
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех.нагрузок. Для постоянной прокладки и гибкого присоединения в свободном движении, без напряжения при растяжении, без принуд. управления движением, для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), а также для наружной прокладки и в земле. TC-ER (Tray Cable - Exposed Run) разрешен для наружной прокладки между кабельным лотком и пром.машинами / устройствами в соотв. NEC 336.10(7)
Особенности:
• Cпец. внешняя ПВХ-оболочка повышенной маслостойкости, устойчива к воздействию кислот и щелочей. Маслостойкий в соотв. UL OIL RES I.
• Водостойкий в соотв. сUL wet approval 75°C.
• Устойчив к УФ-излучению в соответствии с EN 50396 и HD 605 A1; солнцеустойчив в соответствии с UL 1581
• Для прокладки в землю.
• Соответствие нормам UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с др. кабелями номимнальным напряжением до 600 В.
• Одобрен TC-ER (Tray Cable - Exposed Run)
• Совместим со станками согл.UL MTW (Machine Tool Wire).
Характеристики гибкого кабеля управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
| проводник: | медный многопроволочный |
| структура: | согл. CEI 20-29 кл. 5 соотв. DIN VDE 0295 кл. 5, UL 83 cтандарт |
| изоляция: | ПВХ |
| маркировка жил: | согл.VDE 0293 черные жилы с белыми цифрами, желто-зеленая жила |
| способ скрутки: | послойный повив жил |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | черный цвет RAL9005 |
| номинальное напряжение: | 600 В (TC und MTW); 1000 В (AWM) |
| испытательное напряжение: | 6 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
| Мин. радиус изгиба неподвижно: | 4 х диаметр |
| Мин. радиус изгиба подвижно: | 13 х диаметр |
| температура стационарно: | -40 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| температура подвижно: | -5 °C / +90 °C (Tray Cable - MTW); +105 °C (cUR AWM) |
| свойства изоляции: | не распространяет горение IEC 60332-1, IEC 60332-3A и FT4/IEEE |
| маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| стандарт: | UL 1277, UL 1063 (MTW), NEC 336.10 (7) кл. 1, Div. 2 согл. NEC Art. 336, 392, 501 |
| нормы: | UL 1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ( Директива по низкому напряжению )
• Согласно UL 1277 и 1063 & UL/CSA согл. UL Style 10012 , 21179 и CSA AWM I/II A/B
• Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC""National Electric Code""Art. 336, 392, 501

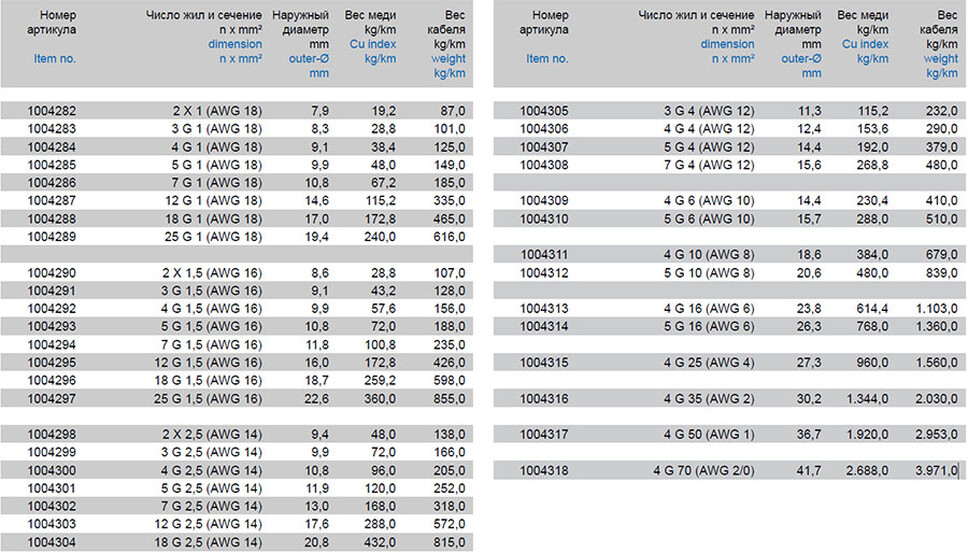

Характеристики гибкого кабеля управления TKD 2-NORM TRAY+UV DB TC-ER MTW UL-CSA
Модели гибкого кабеля управления TKD 2-NORM TRAY+UV DB TC-ER MTW UL-CSA:
1004282, 1004283, 1004284, 1004285, 1004286, 1004287, 1004288, 1004289, 1004290, 1004291, 1004292, 1004293, 1004294, 1004295, 1004296, 1004297, 1004298, 1004299, 1004300, 1004301, 1004302, 1004303, 1004304, 1004305, 1004306, 1004307, 1004308, 1004309, 1004310, 1004311, 1004312, 1004313, 1004314, 1004315, 1004316, 1004317, 1004318
