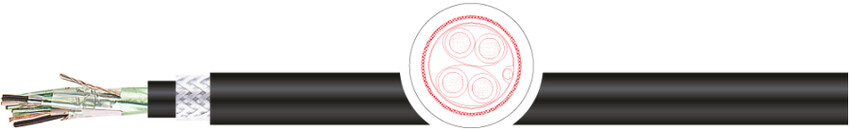

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl PiMf

Применение:

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применяется в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле.

Особенности:

• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена

• Высокая степень защиты от помех и низкий уровень затухания.

• Устойчив к воздействию кислот, щелочей и некоторых масел.

• Маслостойкий согл. I ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3, согл. EN50288-7

• Внутренняя оболочка и броня из стальной гальванизированной проволоки обеспечивает защиту от механических воздействий.

• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.

• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).

• Экранированный элемент и общий экран.

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl PiMf

проводник:	медный многопроволочный
структура:	7- проволочн. DIN VDE0295 кл. 2/ IEC 60228 кл. 2
изоляция	XLPE (сшитый полиэтилен)
маркировка жил	в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами
способ скрутки	послойный повив пар
экран	пара в металлической.фольге(PiMF) с луженым заземляющим проводником 0,6 мм из ламинирован.алюмин.фольги(24 μм)с луженым заземляющим проводником 0,5 мм²(7x0,30 мм)
материал вн.оболочки	ПВХ, черный
общий экран	броня из гальванизированной стальной проволоки
внешняя оболочка:	ПВХ
цвет оболочки	черного или синего цвета по RAL 5015 для искробезопасных установок
номинальное напряжение	300 В
испытательное напряжение	жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.)
Cопротивление проводника	0,5 мм²: макс.36,7 Ω/км; 0,75 мм²: макс.25,0 Ω/км;1,3 мм²: макс.14,2 Ω/км
сопротивление изоляции	мин. 5 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний.
Емкость	макс.115 нФ/км
индуктивность	ок. 1 mH/км
Соединение контуров	макс. 500 пФ/500 м
пр.электрические свойства	L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25 μH/Ω; 1,3 мм²: макс.40 μH/Ω
Мин. радиус изгиба неподвижно	10 x диаметр кабеля
температура стационарно:	-40°C / +70°C , подвижно -5°C / +50°C
свойства изоляции	не распространяет горение IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)
маслостойкость	ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
стандарт	EN 50288-7

Примечание:

• Соответствует директиве RoHS; кабель соответ. 2006/95/EС CE("Директива по низкому напряжению").

• Для искробезопасных установок для зоны 1 и 2, группы II по EC 60079-14.

• Под заказ производим варианты в огнестойком, безгалогенном исполнении, устойчивые к маслам, химикатам (со свинцовой или защитной оболочкой-без содержания тетраэтилсвинца) по BS 5308; поставляем компенсационный кабель > INDUTHERM <<

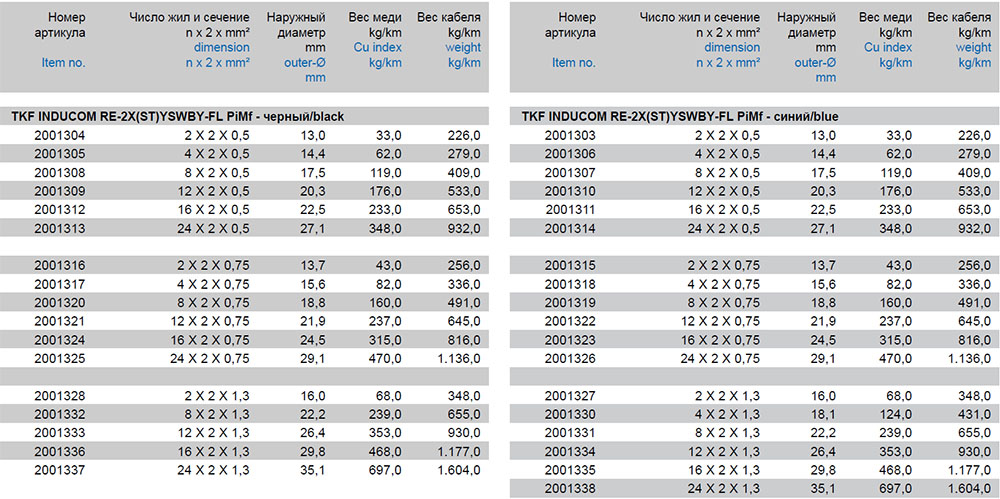

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl PiMf

Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl PiMf:

2001304, 2001305, 2001308, 2001309, 2001312, 2001313, 2001316, 2001317, 2001320, 2001321, 2001324, 2001325, 2001328, 2001332, 2001333, 2001336, 2001337, 2001303, 2001306, 2001307, 2001310, 2001311, 2001314, 2001315, 2001318, 2001319, 2001322, 2001323, 2001326, 2001327, 2001330, 2001331, 2001334, 2001335, 2001338
