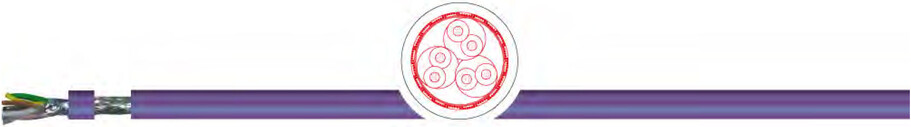

Кабель TKD INTERBUS INTERBUS HYBRID (RBC)-(INBC)

Кабель > Кабели BUS, LAN, Коаксиальные, Видео кабели TKD

Кабель BUS TKD INTERBUS INTERBUS HYBRID (RBC)-(INBC)

Применение:

Кабель используется в Interbus- системах для передачи сигналов управления при высоких механических и электрических нагрузках. Применяется в движущих системах, буксируемых цепях, робототехнике.

Особенности:

• Внешняя оболочка не содержит галогенов, не распространяет горение.

• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).

Характеристики BUS кабеля TKD INTERBUS INTERBUS HYBRID (RBC)-(INBC)

проводник:	медный многопроволочный
структура:	согл. DIN VDE 0295 кл. 6 и IEC 60228 кл. 6
изоляция	PELON
маркировка жил	2426-SK-PUR: бело-коричневая, желто-зеленая, серо-розовая; 2428-SK-PUR-UL: бело-корич., жел.-зел.,серо-розов.; 2430-SK-PUR Hybrid: бело-коричневая, желто-зеленая, серо-розовая, красная, синяя, желто-зеленая
общий экран	луженая медная оплетка, плотность покрытия ок.85%, затухание экрана ≥ 55 дБ
внешняя оболочка:	PUR
цвет оболочки	фиолетовый, RAL 4001
маркировка	да
номинальное напряжение	0,25 мм²: 250 В (не для высокого напряжения) 1,00 мм²: 500 В
испытательное напряжение	жила/жила: 1.200 В; жила/экран: 750 В; жила/жила 1,00 мм²: 2500 В
сопротивление шлейфа	0,25 мм² макс. 186 Ω / км
сопротивление изоляции	мин. 20 MΩ x км
Емкость	рабочая емкость: 0,25 мм² пара: макс. 60нФ/км
волновое сопротивление	0,25 мм² пара: 100 – 120 Ω
частота передачи данных	0,25 мм² пара: 500 КБит/сек
расстояние передачи данных	0,25 мм² пара: 400 м
Мин. радиус изгиба неподвижно	5 x диаметр кабеля
Мин. радиус изгиба подвижно	7,5 x диаметр кабеля
температура стационарно:	- 50 °C / +80 °C
температура подвижно	- 30 °C / +80 °C

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка кабеля определенного цвета и размера по запросу.

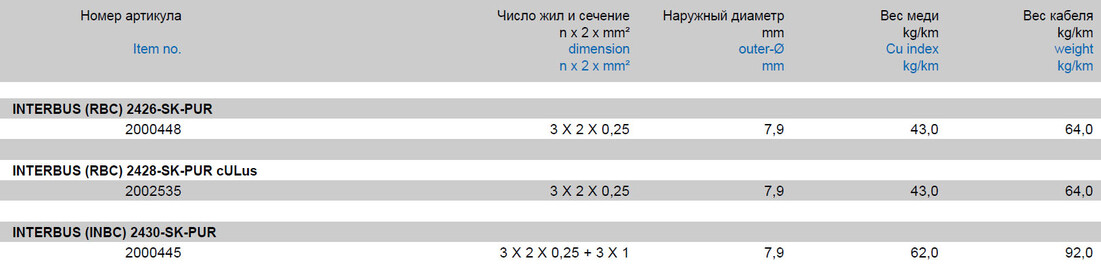

Характеристики BUS кабеля TKD INTERBUS INTERBUS HYBRID (RBC)-(INBC)

Модели BUS кабеля TKD INTERBUS INTERBUS HYBRID (RBC)-(INBC):

2000448, 2002535, 2000445
