Кабель управления TKD 2-NORM TRAY-CY TC-ER MTW UL-CSA
Кабель > Гибкие кабели управления TKD

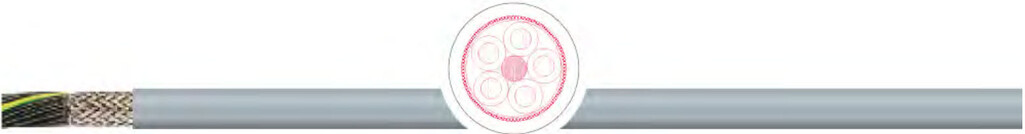

Гибкий кабель управления TKD 2-NORM TRAY-CY TC-ER MTW UL/CSA
Применение:
Кабель управления повышенной маслостойкости для прокладки в кабельных лотках или кабельных каналах, особенно для машин, ориентированных на экспорт. Для средних мех. нагрузок. Для постоянной прокладки и для гибкого присоединения в свободном движении, без растягивающей нагрузки, без прин. управления движением. Применяется в сухих и влажных помещениях (в том числе при наличии смеси воды и масел). TC-ER (Tray Cable - Exposed Run) разрешен для открытой прокладки между кабельным лотком и пром. машинами / устройствами в соотв. NEC 336.10(7)
Особенности:
• Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости устойчива к воздействию кислот и щелочей.
• Маслостойкий в соотв. UL OIL RES I.
• Водостойкий в соотв. сUL wet approval 75°C.
• Соответствие нормам UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с др. кабелями номинальным напряжением до 600 В.
• Одобрен TC-ER (Tray Cable - Exposed Run) Совместим со станками согл. UL MTW (Machine Tool Wire).
Характеристики гибкого кабеля управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
| проводник: | медный многопроволочный |
| структура: | согл. CEI 20-29 кл. 5 соотв. DIN VDE 0295 кл. 5, UL 83 cтандарт |
| изоляция: | ПВХ |
| маркировка жил: | сог.DIN VDE 0293 черные жилы с белой маркировкой, от 3 жил-с зел/желтой |
| способ скрутки: | послойный повив жил |
контактная защита: | фольга из полиэстера |
общий экран | медная луженая оплетка, плотность покрытия ок. 85% |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый RAL 7001 |
| номинальное напряжение: | 600 В (TC und MTW); 1000 В (AWM) |
| испытательное напряжение: | 6 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл 5 соотв. IEC 60228 кл. 5 |
| Мин. радиус изгиба неподвижно: | 6 х диаметр |
| Мин. радиус изгиба подвижно: | 20 х диаметр |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | -5 °C / +90 °C |
| свойства изоляции: | не распространяет горение IEC 60332-1, IEC 60332-3A и FT4/IEEE |
| маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| стандарт: | UL 1277, UL 1063 (MTW), NEC 336.10 (7) кл. 1, Div. 2 согл. NEC Art. 336, 392, 501 |
| нормы: | UL 1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению")
• Согласно UL1277+1063 & UL/CSA признан согл. UL Style 10012+2587
• Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC "National Electric Code"Art. 336, 392, 501

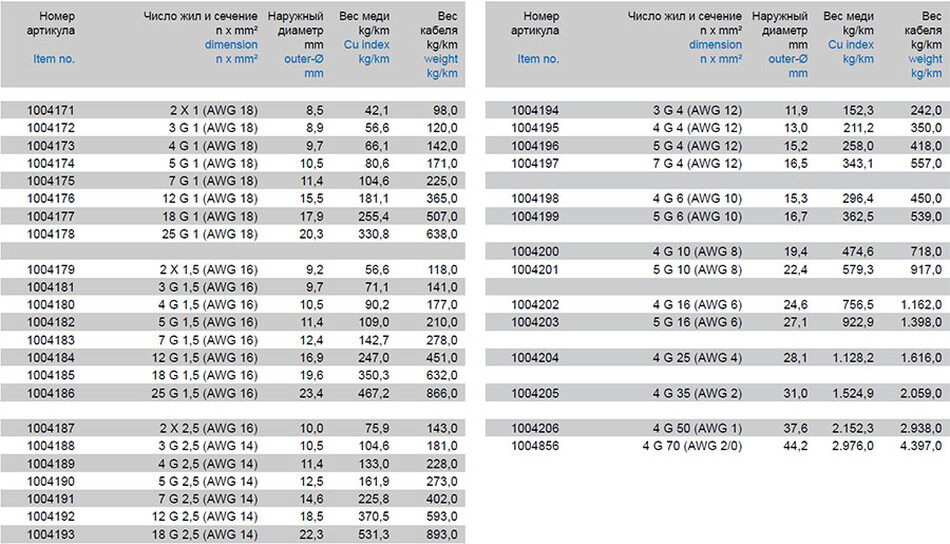

Характеристики гибкого кабеля управления TKD 2-NORM TRAY-CY TC-ER MTW UL/CSA
Модели гибкого кабеля управления TKD 2-NORM TRAY-CY TC-ER MTW UL/CSA:
1004171, 1004172, 1004173, 1004174, 1004175, 1004176, 1004177, 1004178, 1004179, 1004181, 1004180, 1004182, 1004183, 1004184, 1004185, 1004186, 1004187, 1004188, 1004189, 1004190, 1004191, 1004192, 1004193, 1004194, 1004195, 1004196, 1004197, 1004198, 1004199, 1004200, 1004201, 1004202, 1004203, 1004204, 1004205, 1004206, 1004856
