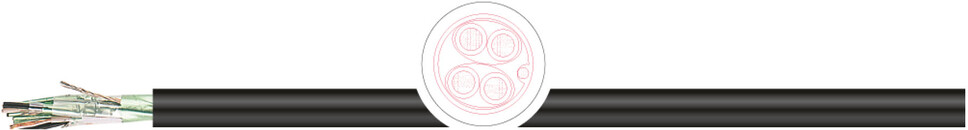

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF
Применение:
Application Конструкция & Технические характеристики Structure & Specifications Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14).Используется в сухих и важных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC60332-3-22 (Cat. A).
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2 |
изоляция | ПВХ, холодостойкий |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар или триад |
экран | из ламинированной алюм. фольги (24 μm) с подложным вспом. луженым проводником 0,5mm² (7x0,30 mm) |
контактная защита | полиэстеровая пленка 23 μm |
общий экран | оцинкованая стальная проволока |
внешняя оболочка: | ПВХ холодостойкий, черный или синий RAL 5015 |
номинальное напряжение | 500 В |
испытательное напряжение | 2 кВ |
Cопротивление проводника | 0,75 мм²: макс.25,0 Ω/км; 1,0 мм²: макс.18,5 Ω/км; 1,5 мм²: макс.12,3 Ω/км |
сопротивление изоляции | мин. 100 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км |
индуктивность | около 1 mH/км |
пр.электрические свойства | L/R свойства: 0,5mm²: макс.25 μH/Ω; 0,75mm²: макс.25 μH/Ω; 1,0mm²: макс.25 μH/Ω; 1,3mm²: макс.40 μH/Ω; 1,5mm²: макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 10 х диаметр |
| температура стационарно: | -60 °C / +50 °C, при прокладке -30 °C / +50 °C |
свойства изоляции | IEC 60332-1-2, IEC 60332-3-24 (Cat. C) and IEC 60332-3-22 (Cat. A) |
маслостойкость | ICEA S-73-532 / NEMA WC57-2004 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива понизкому напряжению").
• По запросу возможно изготовление конструкций с с водоблокирующей лентов

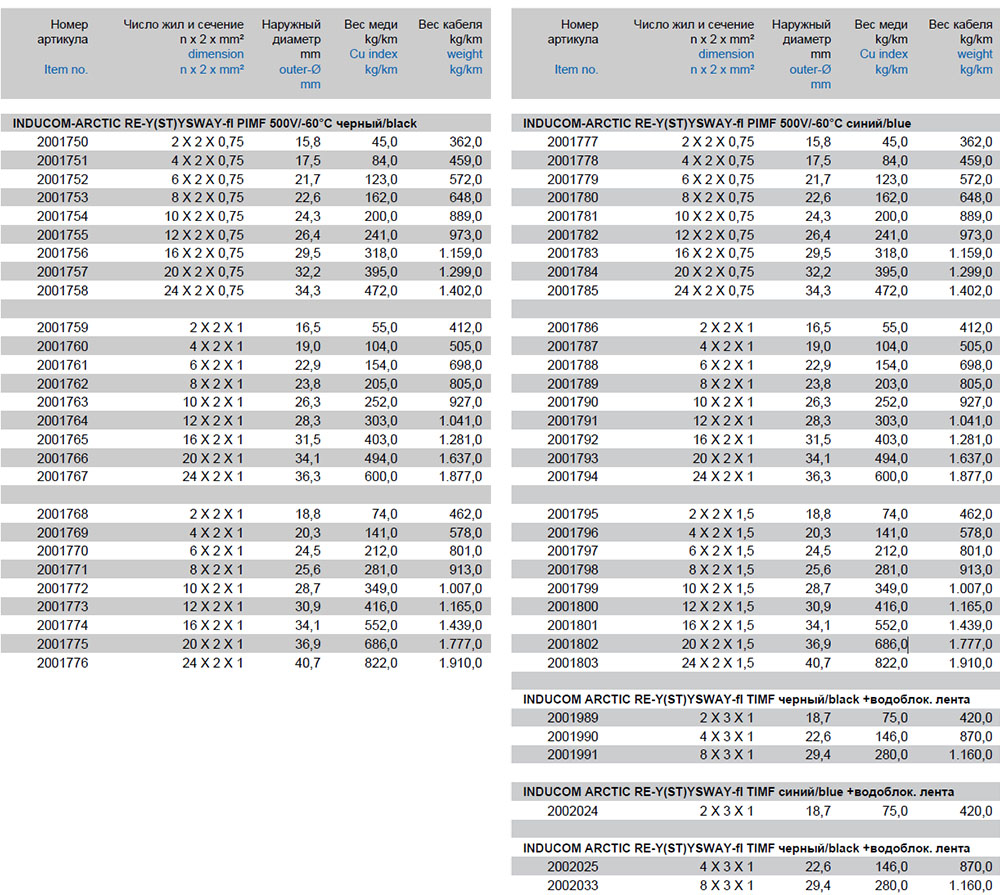

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF
Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl PIMF:
2001750, 2001751, 2001752, 2001753, 2001754, 2001755, 2001756, 2001757, 2001758, 2001759, 2001760, 2001761, 2001762, 2001763, 2001764, 2001765, 2001766, 2001767, 2001768, 2001769, 2001770, 2001771, 2001772, 2001773, 2001774, 2001775, 2001776, 2001777, 2001778, 2001779, 2001780, 2001781, 2001782, 2001783, 2001784, 2001785, 2001786, 2001787, 2001788, 2001789, 2001790, 2001791, 2001792, 2001793, 2001794, 2001795, 2001796, 2001797, 2001798, 2001799, 2001800, 2001801, 2001802, 2001803, 2001989, 2001990, 2001991, 2002024, 2002025, 2002033
