Кабель управления TKD MULTINORM H05VV5-F HAR-UL-CSA
Кабель > Гибкие кабели управления TKD

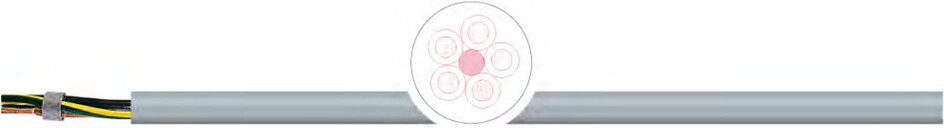

Гибкий кабель управления TKD MULTINORM H05VV5-F HAR-UL-CSA
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе только с УФ-защитой.
Особенности:
• Внешняя оболочка из ПВХ пластиката повышенной маслостойкости устойчива к воздействию кислот, щелочей и некоторых масел, согласно HD 22.1S3; VDE0472 T803 и UL1581 T50.182.
• Отсутствие кремнийорганической резины (при производстве).
• Сертификация согласно норм UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с другим кабелем номинальным напряжением до 600 В.
• Кабель соответствует нормам HAR/UL/CSA.
Характеристики гибкого кабеля управления TKD MULTINORM H05VV5-F HAR-UL-CSA
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, более 3 жил с желто- зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | Uo/U: HAR 300/500 В; UL/CSA 600 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | HAR: -40 °C / +70 °C; UL/CSA: -40 °C / +90 °C |
| температура подвижно: | HAR: - 5 °C / +70 C; UL/CSA: - 5 °C / +90 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1; VW1; CSA FT1 |
нормы | HAR HD21.13.S1; UL-AWM Style 2587; CSA-AWM I A/ B II A/B |
| стандарт: | согл. HD 21.13 S1, DIN VDE 0281 T13; UL-Style 2517/2587 и CSA C22.2 No.210.2-M90 |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

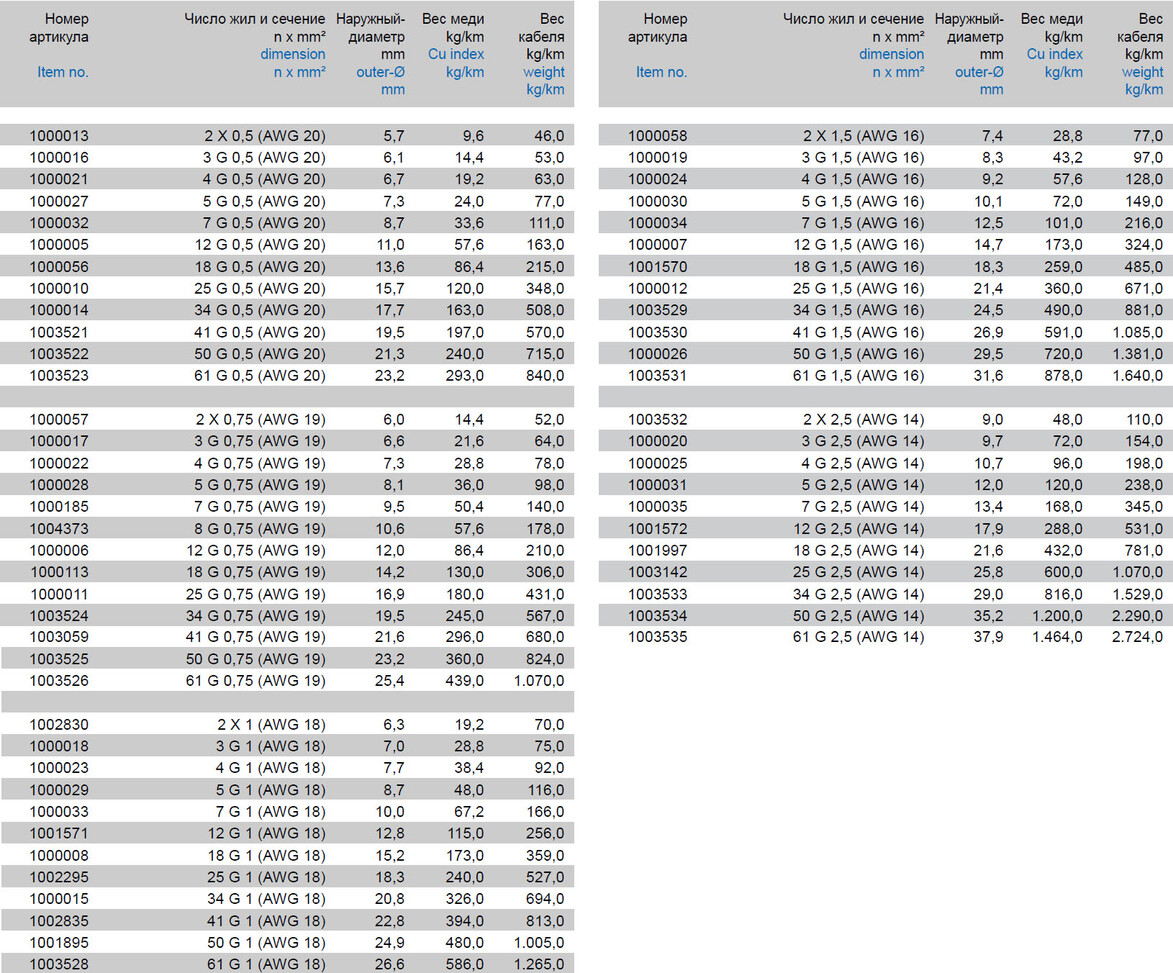

Характеристики гибкого кабеля управления TKD MULTINORM H05VV5-F HAR-UL-CSA
Модели гибкого кабеля управления TKD MULTINORM H05VV5-F HAR-UL-CSA:
1000013, 1000016, 1000021, 1000027, 1000032, 1000005, 1000056, 1000010, 1000014, 1003521, 1003522, 1003523, 1000057, 1000017, 1000022, 1000028, 1000185, 1004373, 1000006, 1000113, 1000011, 1003524, 1003059, 1003525, 1003526, 1002830, 1000018, 1000023, 1000029, 1000033, 1001571, 1000008, 1002295, 1000015, 1002835, 1001895, 1003528, 1000058, 1000019, 1000024, 1000030, 1000034, 1000007, 1001570, 1000012, 1003529, 1003530, 1000026, 1003531, 1003532, 1000020, 1000025, 1000031, 1000035, 1001572, 1001997, 1003142, 1003533, 1003534, 1003535
