Кабель управления TKD FLAME-JZ/OZ-H FRNC
Кабель > Гибкие кабели управления TKD

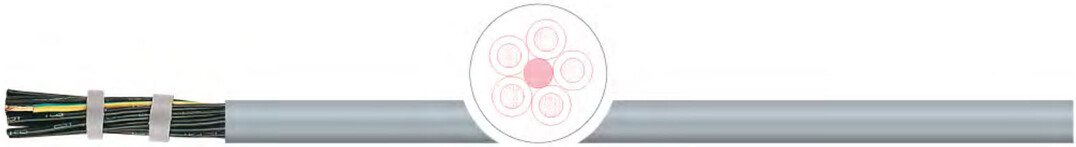

Гибкий кабель управления TKD FLAME-JZ/OZ-H FRNC
Применение:
Безгалогенный кабель используется в качестве контрольного, соединительного кабеля управления в машинострении, во всех пожароопасных зонах с большой концентрацией людей и дорогостоящего оборудования, для постоянной прокладки, для гибкого присоединения в свободном движении без растягивающей нагрузки, без принудительного управления движением. Используется в сухих и влажных помещениях, снаружи с УФ-защитой, но не для прокладки в земле.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• FRNC (Flame Retardent, Non Corrosive), не распространяет горение, не выделяет коррозионных и токсичных газов.
• LSF 0H (Low smoke in fume, zero halogen) низкая плотность дыма при пожаре, не содержит галогенов.
Характеристики гибкого кабеля управления TKD FLAME-JZ/OZ-H FRNC
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | специальный безгалогенный компаунд |
| маркировка жил: | в соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой. |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | специальный безгалогенный компаунд |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | Uo/U 300/500 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | огл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
| температура подвижно: | -5 °C / +70 °C |
безгалогенность | не содержит галогенов, согл. IEC 60754-1 и IEC 60754-2 |
плотность дымовых газов | согл. IEC 61034-1-2 |
коррозионность | согл. IEC 60754-2 |
| свойства изоляции: | не содержит галогенов, не распространяет горение, согл.VDE 0482-332-1-1 (IEC 60332-3-24 кат. C) |
| стандарт: | согл. DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Соотв. директиве 2006/95/EС CE ("Директива по низкому напряжению") .
• Поставляем кабель FLAME-JZ-Hö FRNC, повышенной маслостойкости.
• Возможна поставка кабеля определенного цвета и размера по запросу

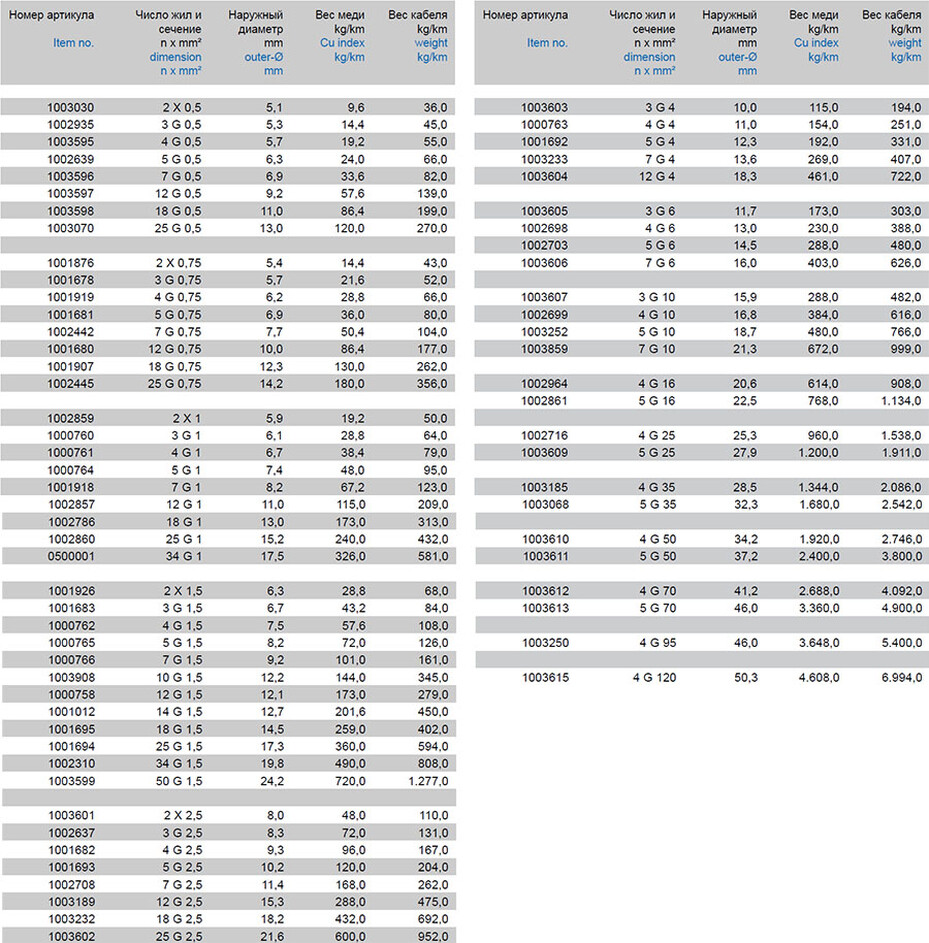

Характеристики гибкого кабеля управления TKD FLAME-JZ/OZ-H FRNC
Модели гибкого кабеля управления TKD FLAME-JZ/OZ-H FRNC:
1003030, 1002935, 1003595, 1002639, 1003596, 1003597, 1003598, 1003070, 1001876, 1001678, 1001919, 1001681, 1002442, 1001680, 1001907, 1002445, 1002859, 1000760, 1000761, 1000764, 1001918, 1002857, 1002786, 1002860, 0500001, 1001926, 1001683, 1000762, 1000765, 1000766, 1003908, 1000758, 1001012, 1001695, 1001694, 1002310, 1003599, 1003601, 1002637, 1001682, 1001693, 1002708, 1003189, 1003232, 1003602, 1003603, 1000763, 1001692, 1003233, 1003604, 1003605, 1002698, 1002703, 1003606, 1003607, 1002699, 1003252, 1003859, 1002964, 1002861, 1002716, 1003609, 1003185, 1003068, 1003610, 1003611, 1003612, 1003613, 1003250, 1003615
