Кабель TKD NYY-J 0,6-1 kV, NYY-O 0,6-1 kV
Кабель > Кабели и провода TKD для стационарного монтажа

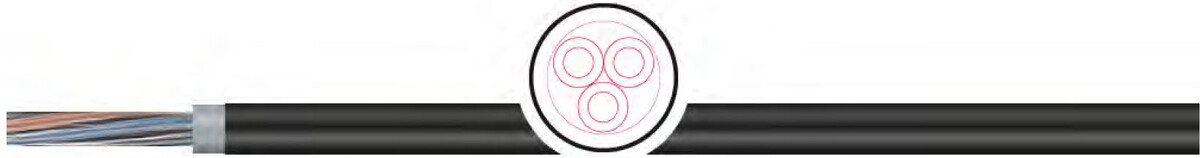

Термостойкий кабель TKD NYY-J 0,6-1 kV, NYY-O 0,6-1 kV
Применение:
Силовой кабель применяется для электростанций, в распределительных и промышленных устройствах, в местных сетях. Такой кабель предназначен для прокладки в земле и кабельных каналах, для внутренней, наружной прокладки и в воде.
Особенности:
• Номинальное напряжение 0,6/1 кВ, испытательное напряжение 4 кВ .
• Внешняя оболочка устойчива к УФ-излучению.
• При прокладке в сухих помещениях не требуются концевые муфты.
• Отсутствие кремнийорганической резины (при производстве).
• Тип кабеля: NYY-O без зелено-желтой жилы.
Характеристики теромостойкого кабеля TKD NYY-J 0,6-1 kV, NYY-O 0,6-1 kV
| проводник: | медный |
| структура: | согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2 |
| изоляция: | ПВХ. |
| маркировка жил: | NYY-J: с зелено-желтой жилой, многожильный согл. VDE 0207 часть 5, до 5 жил согл. VDE 0293-308, от 7 жил жилы черные нумерованные согл.DIN 0293 NYYO: без зелено-желтой жилы, многожильный согл. VDE 0207 часть 5, до 5 жил согл. VDE 0293-308, от 7 жил жилы черные нумерованные согл.DIN 0293 |
способ скрутки | послойный повив жил |
материал вн.оболочки | наполнитель |
внешняя оболочка | ПВХ |
цвет оболочки | черный цвет |
| номинальное напряжение: | Uo/U: 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
Cопротивление проводника | при +20 °C согл. DIN VDE 0295 кл. 1 или 2 соотв. IEC 60228 кл. 1 или 2. |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | одножильный провод: 15 x диаметр кабеля; многожильный провод: 12 x диаметр кабеля |
| температура стационарно: | -40 °C / +70 °C |
температура подвижно | - 5 °C / +50 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания. |
| свойства изоляции: | согл. VDE 0472-804-B и IEC 60332-1 не распространяет горение |
стандарт | согл. DIN VDE 0271 и IEC 60502 |
нормы | VDE |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля, такого как NAYY (алюмин. проводником) с синей оболочкой для искробезопасных установок.
• Возможна поставка кабеля определенного цвета и размера по запросу.

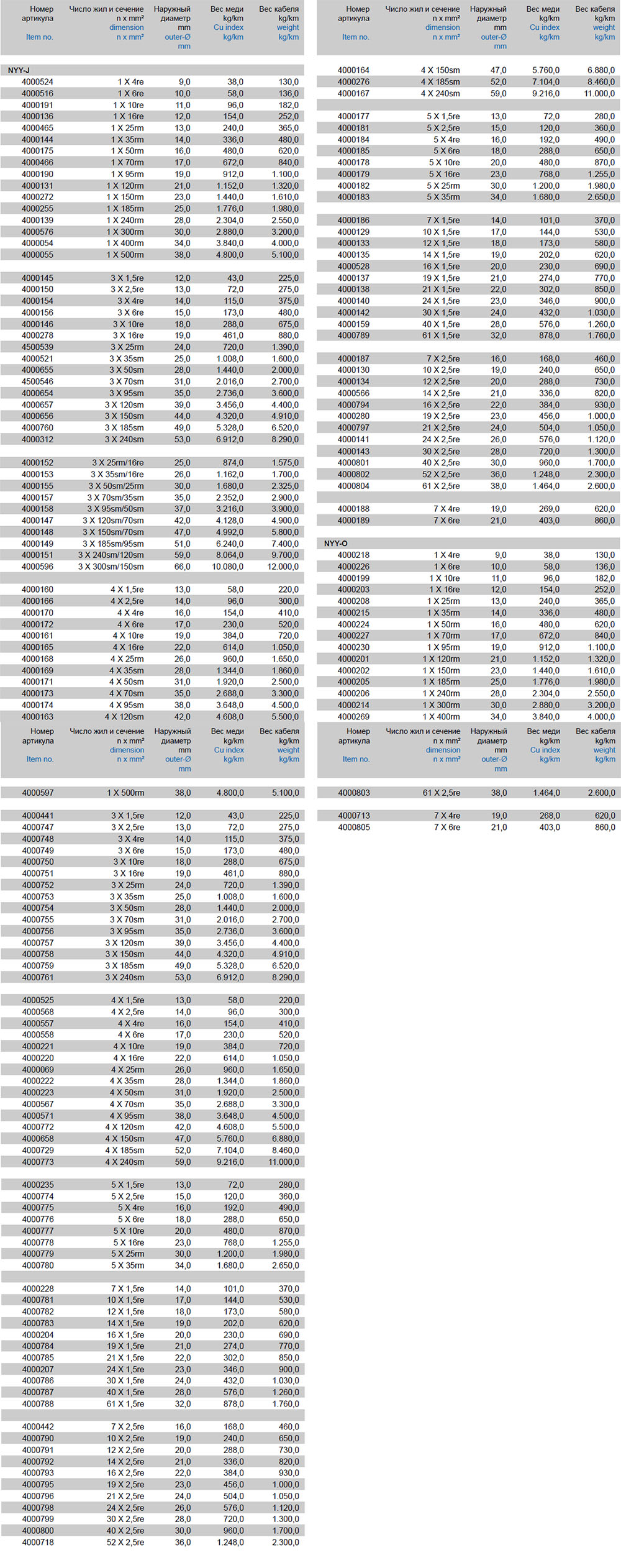

Характеристики термостойкого кабеля TKD NYY-J 0,6-1 kV, NYY-O 0,6-1 kV
Модели термостойкого кабеля TKD NYY-J 0,6-1 kV, NYY-O 0,6-1 kV:
4000524, 4000516, 4000191, 4000136, 4000465, 4000144, 4000175,
4000466, 4000190, 4000131, 4000272, 4000255, 4000139, 4000576, 4000054, 4000055,
4000145, 4000150, 4000154, 4000156, 4000146, 4000278, 4500539, 4000521, 4000655,
4500546, 4000654, 4000657, 4000656, 4000760, 4000312, 4000152, 4000153, 4000155,
4000157, 4000158, 4000147, 4000148, 4000149, 4000151, 4000596, 4000160, 4000166,
4000170, 4000172, 4000161, 4000165, 4000168, 4000169, 4000171, 4000173, 4000174,
4000163, 4000164, 4000276, 4000167, 4000177, 4000181, 4000184, 4000185, 4000178,
4000179, 4000182, 4000183, 4000186, 4000129, 4000133, 4000135, 4000528, 4000137,
4000138, 4000140, 4000142, 4000159, 4000789, 4000187, 4000130, 4000134, 4000566,
4000794, 4000280, 4000797, 4000141, 4000143, 4000801, 4000802, 4000804, 4000188,
4000189, 4000218, 4000226, 4000199, 4000203, 4000208, 4000215, 4000224, 4000227,
4000230, 4000201, 4000202, 4000205, 4000206, 4000214, 4000269, 4000597, 4000441, 4000747, 4000748, 4000749, 4000750,
4000751, 4000752, 4000753, 4000754, 4000755, 4000756, 4000757, 4000758, 4000759,
4000761, 4000525, 4000568, 4000557, 4000558, 4000221, 4000220, 4000069, 4000222,
4000223, 4000567, 4000571, 4000772, 4000658, 4000729, 4000773, 4000235, 4000774,
4000775, 4000776, 4000777, 4000778, 4000779, 4000780, 4000228, 4000781, 4000782,
4000783, 4000204, 4000784, 4000785, 4000207, 4000786, 4000787, 4000788, 4000442,
4000790, 4000791, 4000792, 4000793, 4000795, 4000796, 4000798, 4000799, 4000800,
4000718, 4000803, 4000713, 4000805
