Кабель управления TKD 2YSL(ST)CY-J 0,6-1kV EMV 2YSL(ST)CYK-J 0,6-1kV EMV
Кабель > Гибкие кабели управления TKD

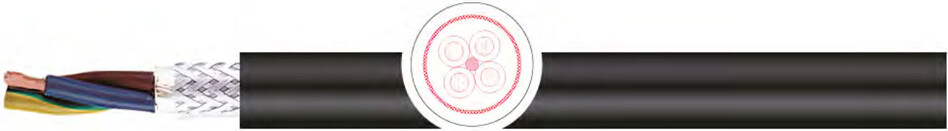

Гибкий кабель управления TKD 2YSL(ST)CY-J 0,6-1kV EMV , 2YSL(ST)CYK-J 0,6-1kV EMV
Применение:
Используется в качестве силового и соединительного кабеля управления для подвижных систем с частотными преобразователями, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки , без принудительного управления движением, для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Кабель с УФ-защитой с чёрной наружной оболочкой может использоваться на открытом воздухе.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Незначительная рабочая емкость, небольшое сопротивление связи обеспечивает хорошую электромагнитню совместимость.
• ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Возможна поставка этого типа кабеля для прокладки в земле (наружная оболочка черного цвета)
Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV , 2YSL(ST)CYK-J 0,6-1kV EMV
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | PE (полиэтелен) |
| маркировка жил: | в соотв. DIN VDE 0293-308 цветовая маркировка жил с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
контактная защита | полиэфирная прозрачная пленка |
общий экран | в виде медной луженой оплетки поверх алюминевой фольги, плотность покрытия ок.85% |
внешняя оболочка: | ПВХ |
| цвет оболочки: | 2YSL(St)CY-J 0,6/1 kV EMV- прозрачный, 2YSL(St) CYK-J 0,6/1 kV EMV - UV - чёрный |
| номинальное напряжение: | Uo/U 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | см. таблицу технических указаний справа |
Мин. радиус изгиба неподвижно | до 12 мм Ø: 5 x диаметр кабеля; до 20 мм Ø: 7,5 x диаметр кабеля; > 20 мм Ø: 10 x диамер кабеля |
| Мин. радиус изгиба подвижно: | до 12 мм Ø: 10 x диаметр кабеля; до 20 мм Ø: 15 x диаметр кабеля; > 20 мм Ø: 20 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1. |
| стандарт: | согл.DIN VDE 0250, соотв. директиве 2006/95/EС CE |
Примечание:
• Соответствует директиве RoHS.
• В таблице конструкций - макс допустимая токовая нагрузка расчитана на применение при внешней температуре 30 °C. При более высоких температурах руководствоваться поправочными коэффициентами из таблицы технических указаний
• Возможна поставка кабеля определенного цвета и размера по запросу.

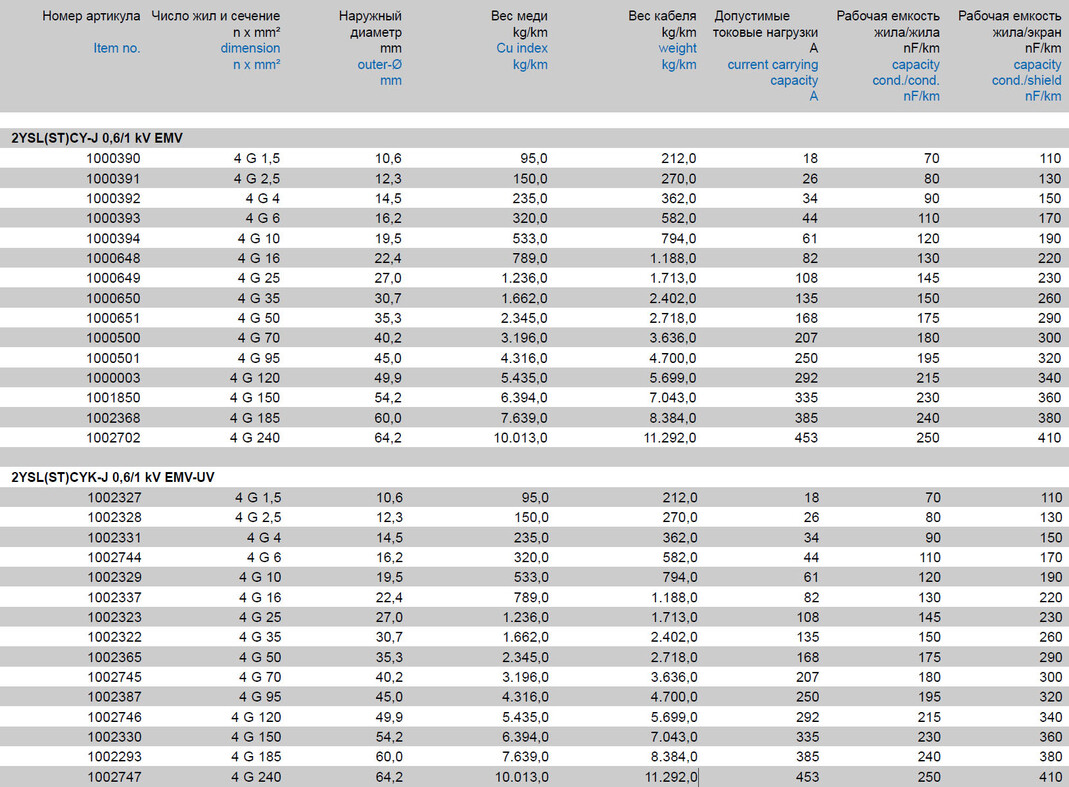

Характеристики гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV , 2YSL(ST)CYK-J 0,6-1kV EMV
Модели гибкого кабеля управления TKD 2YSL(ST)CY-J 0,6-1kV EMV , 2YSL(ST)CYK-J 0,6-1kV EMV:
1000390, 1000391, 1000392, 1000393, 1000394, 1000648, 1000649, 1000650, 1000651, 1000500, 1000501, 1000003, 1001850, 1002368, 1002702, 1002327, 1002328, 1002331, 1002744, 1002329, 1002337, 1002323, 1002322, 1002365, 1002745, 1002387, 1002746, 1002330, 1002293, 1002747
