Теромстойкий кабель TKD NYCY 0,6-1 kV

Применение:

Силовой кабель применяется на электростанциях, в распределительных и промышленных устройствах, в местных сетях. Такой кабель предназначен для прокладки в земле и кабельных каналах, для внутренней, наружной прокладки, в воде и в условиях, когда требуется повышенная механическая защита от контактного напряжения.

Особенности:

• Номинальное напряжение 0,6/1кВ, испытательное напряжение 4 кВ.

• Внешняя оболочка устойчива к УФ-излучению.

• При прокладке в сухих помещениях не требуются концевые муфты.

• Концентрический проводник служит для экранирования и может быть использован в качестве нейтрального проводника, но не в качестве наружного проводника.

• Без использования кремнийорганической резины (при производстве).

Характеристики теромостойкого кабеля TKD NYCY 0,6-1 kV

проводник:	медный
структура:	согл. DIN VDE 0295 кл. 1 соотв. IEC 60228 кл. 1
изоляция:	ПВХ.
маркировка жил:	одножильный - черные; многожильный согл. VDE 0207 часть 4.
способ скрутки	послойный повив жил
материал вн.оболочки	наполнитель
общий экран	концентрический проводник из медной круглой проволоки, обмотанной винтовыми медными лентами
внешняя оболочка	ПВХ
цвет оболочки	черный цвет
номинальное напряжение:	Uo/U: 0,6/1 кВ
испытательное напряжение:	4 кВ
Cопротивление проводника	при +20 °C согл. DIN VDE 0295 кл. 1 соотв. IEC 60228 кл. 1.
Допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний
Мин. радиус изгиба неподвижно:	одножильный провод: 15 x диаметр кабеля; многожильный провод: 12 x диаметр кабеля
температура стационарно:	-40 °C / +70 °C
температура подвижно	- 5 °C / +50 °C
макс. температура на проводнике	+ 70 °C при работе; +160 °C в случае короткого замыкания.
свойства изоляции:	согл. VDE 0472-804-B и IEC 60332-1 не распространяет горение
стандарт	согл. DIN VDE 0271 и IEC 60502
нормы	VDE

Примечание:

• Соответствует директиве RoHS.

• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").

• Возможна поставка кабеля с синей оболочкой для искробезопасных установок.

• Возможна поставка кабеля определенного цвета и размера по запросу.

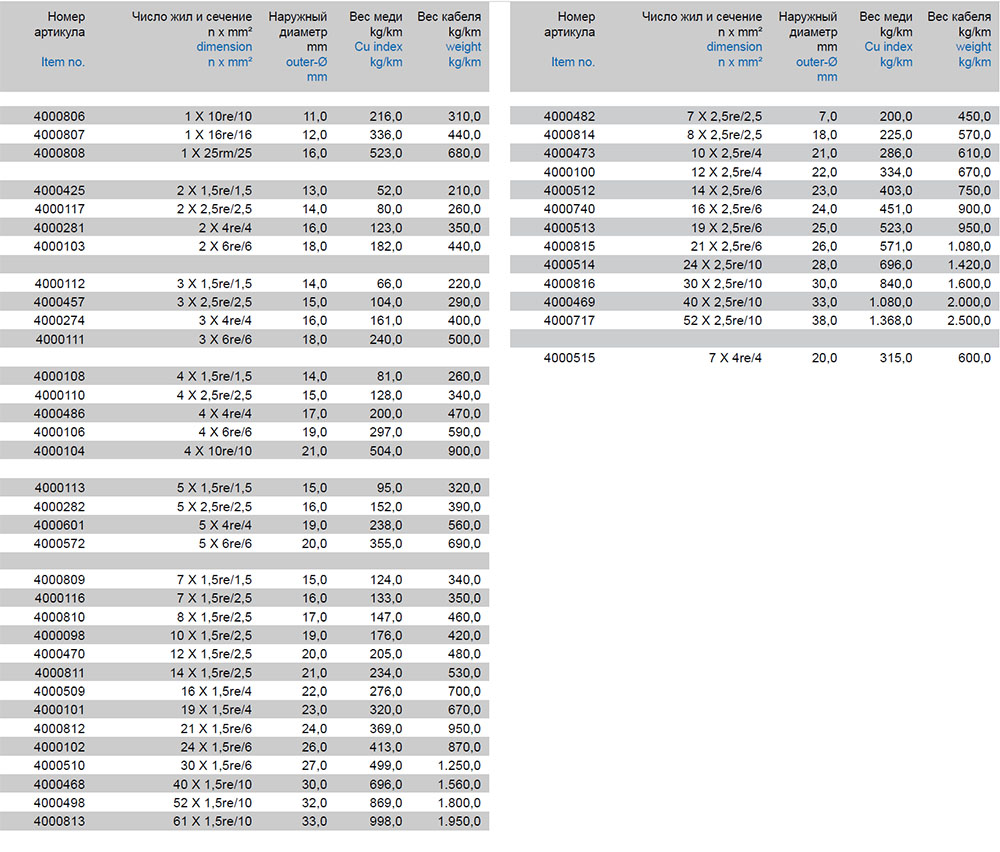

Характеристики термостойкого кабеля TKD NYCY 0,6-1 kV

Модели термостойкого кабеля TKD NYCY 0,6-1 kV:

4000806, 4000807, 4000808, 4000425, 4000117, 4000281, 4000103, 4000112, 4000457, 4000274, 4000111, 4000108, 4000110, 4000486, 4000106, 4000104, 4000113, 4000282, 4000601, 4000572, 4000809, 4000116, 4000810, 4000098, 4000470, 4000811, 4000509, 4000101, 4000812, 4000102, 4000510, 4000468, 4000498, 4000813, 4000482, 4000814, 4000473, 4000100, 4000512, 4000740, 4000513, 4000815, 4000514, 4000816, 4000469, 4000717, 4000515
