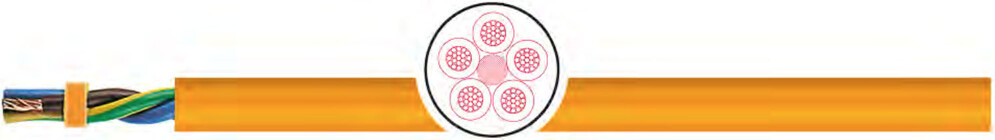

Гибкий кабель управления TKD H05BQ-F, H07BQ-F
Применение:
Гармонизированный, безгалогенный контрольный и соединительный кабель управления для станков и ручных инструментов, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, а также под открытым небом с учетом температур, но не для прокладки в земле.
Особенности:
• Внешняя специальная PUR-оболочка устойчива к кислотам, щелочам, растворителям, гидролизу, смазочным веществам (см. таблицу химической стойкости).
• Отсутствие кремнийорганической резины (при производстве).
• Устойчив к истиранию и микробам.
• Внешняя PUR-оболочка устойчива к Уф-лучам.
• Не содержит галогенов в ссотв IEC 60754-1 и IEC 60754-2
Характеристики гибкого кабеля управления TKD H05BQ-F, H07BQ-F
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | резиновый компаунд |
| маркировка жил: | в соотв. DIN VDE 0293-308 до 5 жил цветовая маркировка, более 3 жил с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | PUR |
| цвет оболочки: | оранжевый |
| номинальное напряжение: | Uo/U: H05BQ-F: 300/500 В; H07BQ-F: 450/750 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | огл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | -50 °C / +90 °C |
| температура подвижно: | -40 °C / +80 °C |
нормы | согл. HAR HD22.10.S1 |
| стандарт: | согл. HD 22.10 S1, DIN VDE 0282 Часть10 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому
напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

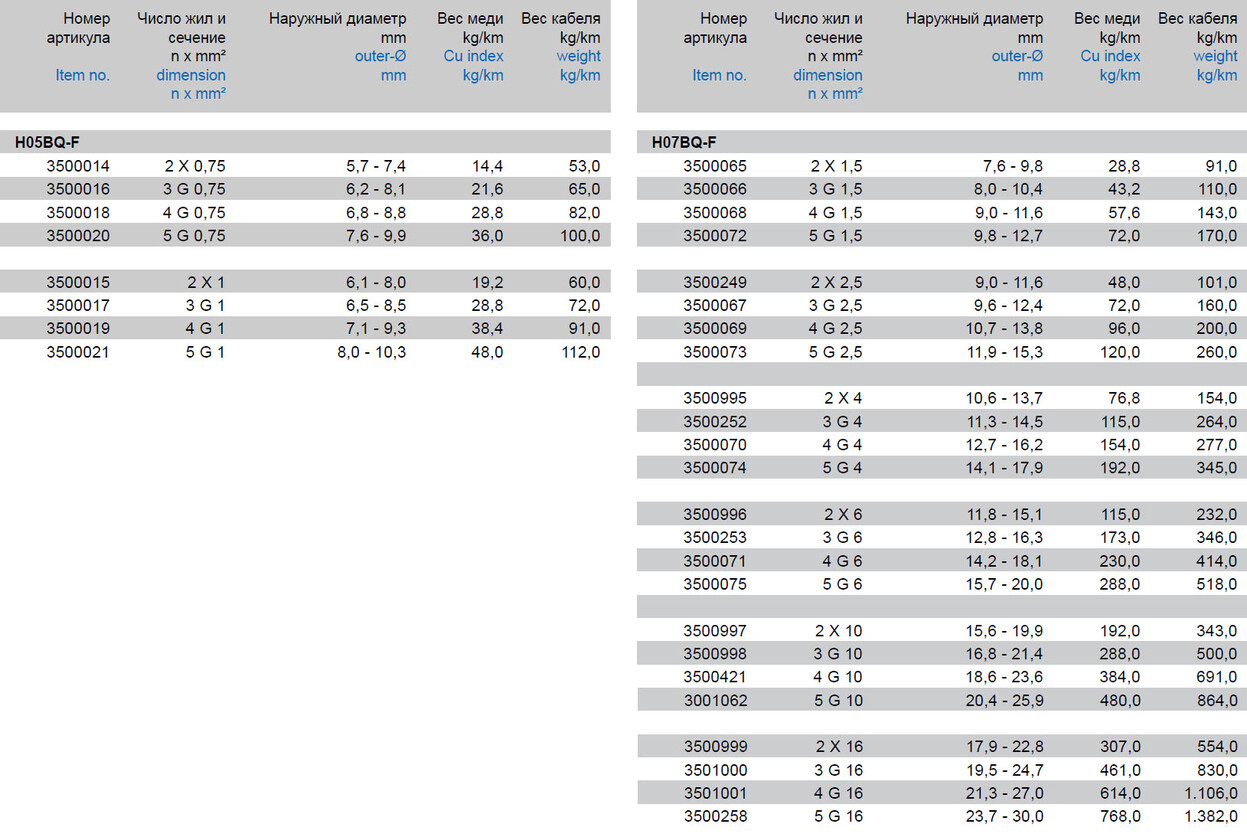

Характеристики гибкого кабеля управления TKD H05BQ-F, H07BQ-F
Модели гибкого кабеля управления TKD H05BQ-F, H07BQ-F:
3500014, 3500016, 3500018, 3500020, 3500015, 3500017, 3500019, 3500021, 3500065, 3500066, 3500068, 3500072, 3500249, 3500067, 3500069, 3500073, 3500995, 3500252, 3500070, 3500074, 3500996, 3500253, 3500071, 3500075, 3500997, 3500998, 3500421, 3001062, 3500999, 3501000, 3501001, 3500258
