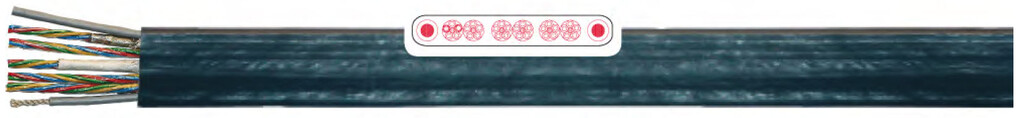

Кабель TKD H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY (ЭMС)
Кабель > Кабели лифтовые, для подъемных и конвейерных систем TKD
Кабель TKD H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY (ЭMС)
Применение:
Экранированный и неэкранированный кабель используется в качестве контрольного и сигнального кабеля для транспортных устройств, станков, в особенности в подьемных механизмах, лифтах, крановых и контейнерных мостах, в промышленных дисплеях и передвижных камерах. Применяется в измерительной технике и технике управления. Предназначается для прокладки в сухих и влажных помещениях.
Особенности:
• Радиус изгиба значительно меньше, чем у круглого кабеля.
• Без использования кремнийорганической резины (при производстве).
• Морозостойкие конструкции кабеля: KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY.
Характеристики кабеля TKD H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY (ЭMС)
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5/6, соотв. IEC 60228 кл. 5/6 |
| изоляция: | ПВХ |
| маркировка жил: | согл. VDE 0293-308 до 5 жил: цветовая маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с или без желто-зеленой жилы. Возможны цвета под заказ |
способ скрутки | жилы расположены параллельно и рядом. |
экран | жилы или пучки в оплетке из луженой медной проволоки, плотность покрытия ок. 70% - 80% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | черный, RAL 9005. |
маркировка | да |
| номинальное напряжение: | 0,5 мм² = 300 В; > 1,0 мм² = Uo/U 300/500 В |
| испытательное напряжение: | 1,2 кВ / 2 кВ |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний. |
| Мин. радиус изгиба неподвижно: | 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 10 x диаметр кабеля |
| температура стационарно: | H05...: -25 °C / +60 °C; KY...: -40 °C / +70 °C |
| температура подвижно: | H05...: -25 °C / +60 °C; KY...: -30 °C / +70 °C |
макс. температура на проводнике | +70 °C |
| свойства изоляции: | самозатухающая, не распространяет горение согласно IEC 60332-1 |
стандарт | согласно DIN VDE 0250 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соотв. директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Неэкранированные типы кабеля: H05VVD3H6-F, KYFLTY, KYFLTFY.
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Информация об аксессуарах на ходится в каталоге кабельных аксессуаров на странице 15.35.XX.

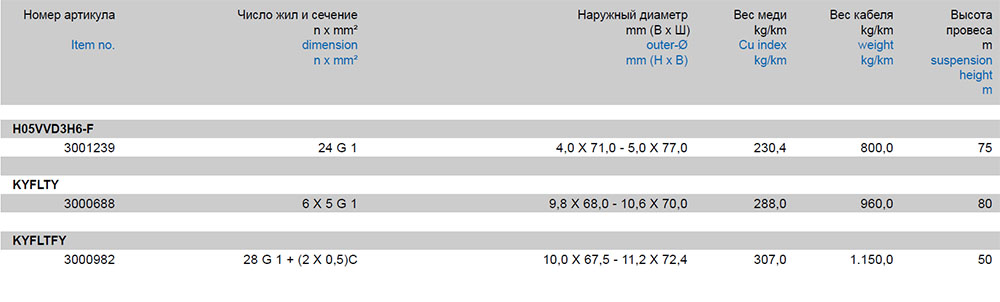

Характеристики кабеля TKD H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY (ЭMС)
Модели кабеля TKD H05VVD3H6-F, KYFLTY, KYFLTFY, KYCFLTY, KYFLTCY (ЭMС):
3001239, 3000688, 3000982
