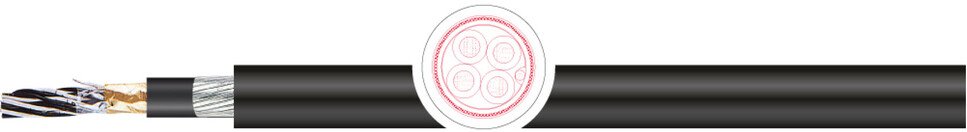

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле.
Особенности:
• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена.
• Высокая степень защиты от помех и низкий уровень затухания.
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004 § 6.9.3
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).
Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl
| проводник: | медный многопроволочный |
| структура: | 7- проволочн. DIN VDE0295 кл. 2/ IEC 60228 кл. 2 |
изоляция | XLPE (сшитый полиэтилен) |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | из ламинированной алюминевой фольги (24 μм) c луженым заземляющим проводником 0,5 мм²(7x0,30 мм) |
материал вн.оболочки | ПВХ, черный |
общий экран | броня из гальванизированной стальной проволоки обмотанной стальной лентой |
внешняя оболочка: | ПВХ |
цвет оболочки | черного или синего цвета по RAL 5015 для искробезопасных установок |
номинальное напряжение | 300 В |
испытательное напряжение | жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.) |
Cопротивление проводника | 0,5 мм²: макс.36,7 Ω/км; 0,75 мм²: макс. 25,0 Ω/км; 1,3 мм²: макс.14,2 Ω/км |
сопротивление изоляции | мин. 5 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний. |
Емкость | макс.115 нФ/км |
индуктивность | ок. 1 mH/км |
Соединение контуров | макс. 500 пФ/500 м |
пр.электрические свойства | L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25 μH/ Ω;1,3 мм²: макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
| температура стационарно: | -40°C / +70°C |
температура подвижно | -5°C / +50°C |
свойства изоляции | не распространяет горение IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) |
маслостойкость | ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению")
• Применяется в искробезопасных установках для зоны 1 и зоны 2 – группы II
согл.IEC 60079-14
• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со свинцовой или защитной оболочкой по BS 5308. Возможна поставка компенсационного кабеля > INDUTHERM <

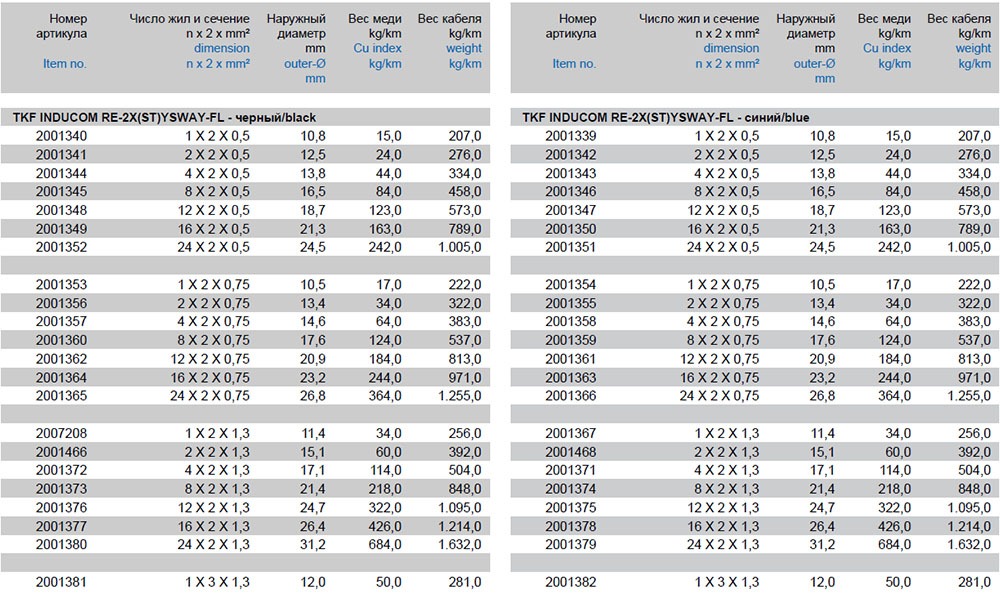

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl
Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWAY-fl:
2001340, 2001341, 2001344, 2001345, 2001348, 2001349, 2001352, 2001353, 2001356, 2001357, 2001360, 2001362, 2001364, 2001365, 2007208, 2001466, 2001372, 2001373, 2001376, 2001377, 2001380, 2001381, 2001339, 2001342, 2001343, 2001346, 2001347, 2001350, 2001351, 2001354, 2001355, 2001358, 2001359, 2001361, 2001363, 2001366, 2001367, 2001468, 2001371, 2001374, 2001375, 2001378, 2001379, 2001382
