Кабель для передачи данных TKD INDUCOM RE-2X(St)YSWBY-fl

Кабель > Кабели для передачи данных TKD

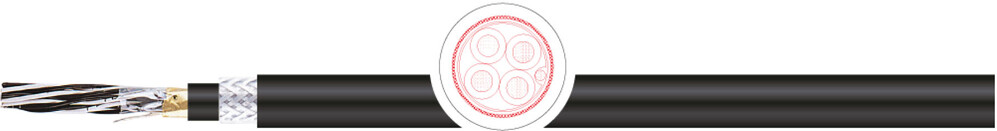

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl

Применение:

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле.

Особенности:

• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена.

• Высокая степень защиты от помех и низкий уровень затухания. Устойчив к воздействию кислот, щелочей и некоторых масел.

• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004 § 6.9.3

• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.

• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14

• Стойкость к УФ-излучению согл.UL 1581 Sektion (секция) 1200.

• Не распространияет горение IEC 60332-1 и IEC 60332-3-24 (Cat. C)

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl

проводник:	медный многопроволочный
структура:	7- проволочн. DIN VDE0295 кл. 2/ IEC 60228 кл. 2
изоляция	XLPE (сшитый полиэтилен)
маркировка жил	в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами
способ скрутки	послойный повив пар
экран	из ламинированной алюм. фольги (24 μm) с заземляющим медным луженым проводником 0,5 мм² (7x0,30 мм)
материал вн.оболочки	ПВХ, черный
общий экран	броня из стальной гальванизированной проволоки
внешняя оболочка:	ПВХ
цвет оболочки	черного или синего цвета по RAL 5015 для искробезопасных установок
номинальное напряжение	300 В
испытательное напряжение	жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.)
Cопротивление проводника	0,5 мм²: макс.36,7 Ω/км; 0,75 мм²: макс.25,0 Ω/км;1,3 мм²: макс.14,2 Ω/км
сопротивление изоляции	мин. 5 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний.
Емкость	макс.115 нФ/км
индуктивность	ок. 1 mH/км
Соединение контуров	макс. 500 пФ/500 м
пр.электрические свойства	L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25 μH/Ω; 1,3 мм²: макс.40 μH/Ω
Мин. радиус изгиба неподвижно	10 x диаметр кабеля
температура стационарно:	-40°C / +70°C
температура подвижно	-5°C / +50°C
свойства изоляции	не распространяет горение IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)
маслостойкость	ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
стандарт	EN 50288-7

Примечание:

• Соответсвует директиве RoHS.

• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению")

• Применяется в искробезопасных установках для зоны 1 и зоны 2 – группы II согл.IEC 60079-14

• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со свинцовой или защитной оболочкой в соотв. BS 5308. Возможна поставка компенсационного кабеля > INDUTHERM <

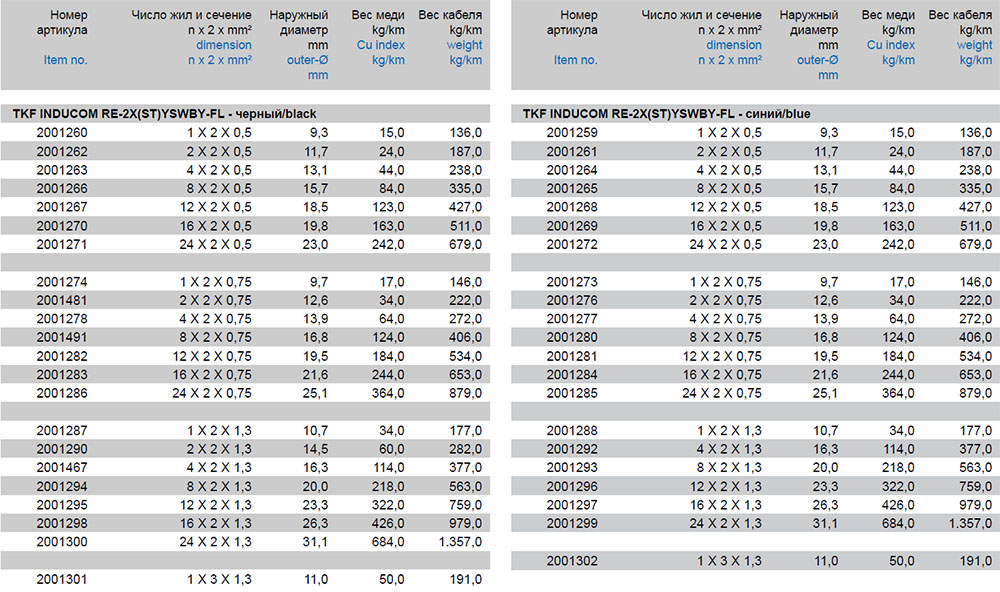

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl

Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)YSWBY-fl:

2001260, 2001262, 2001263, 2001266, 2001267, 2001270, 2001271, 2001274, 2001481, 2001278, 2001491, 2001282, 2001283, 2001286, 2001287, 2001290, 2001467, 2001294, 2001295, 2001298, 2001300, 2001301, 2001259, 2001261, 2001264, 2001265, 2001268, 2001269, 2001272, 2001273, 2001276, 2001277, 2001280, 2001281, 2001284, 2001285, 2001288, 2001292, 2001293, 2001296, 2001297, 2001299, 2001302
