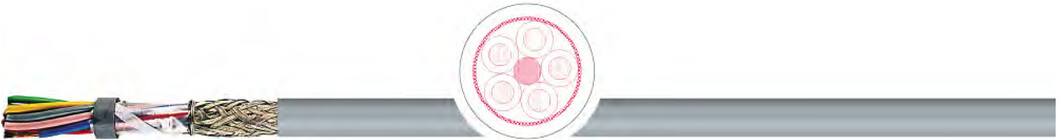

Кабель для передачи данных TKD ELITRONIC-CY LIYCY
Применение:
Экранированный кабель используется в качестве контрольного, сигнального и соединительного для передачи аналоговых и цифровых сигналов в измерительной технике, технике управления и компьютерных системах. Предназначается для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не для прокладки в земле. Применяется на открытом воздухе с УФ-защитой.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики кабеля для передачи данных TKD ELITRONIC-CY LIYCY
| проводник: | медный гибкий многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5; исключение: 0,34 мм², многопроволочный (7 x 0,25 мм) |
изоляция | ПВХ |
маркировка жил | согл. DIN 47100 разные цвета |
способ скрутки | послойный повив пар с оптимальными шагами скрутки |
общий экран | медная луженая оплетка, плотность покрытия ок. 85% |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001; LIYCY одножильные: серый, RAL 7001 или прозрачный |
номинальное напряжение | Uo/U: 250 В; максимальное напряжение при 0,14 мм² 350 В; > 0,14 мм² 500 В |
| испытательное напряжение: | при 0,14 мм²: жила/жила: 1,5 кВ; жила/экран: 1кВ > 0,14 мм²: жила/жила: 2 кВ; жила/экран: 1,5 кВ |
Cопротивление проводника | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл.5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | жила/жила ок. 120 нФ/км; жила/экран ок. 160 нФ/км |
Мин. радиус изгиба неподвижно | до 12 мм Ø 5 x диаметр кабеля; до 20 мм Ø 7,5 x диаметр кабеля; > 20 мм Ø 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | до 12 мм Ø 10 x диаметр кабеля; до 20 мм Ø 15 x диаметр кабеля; > 20 мм Ø 20 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| стандарт: | согл. DIN VDE 0812 и 0245 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

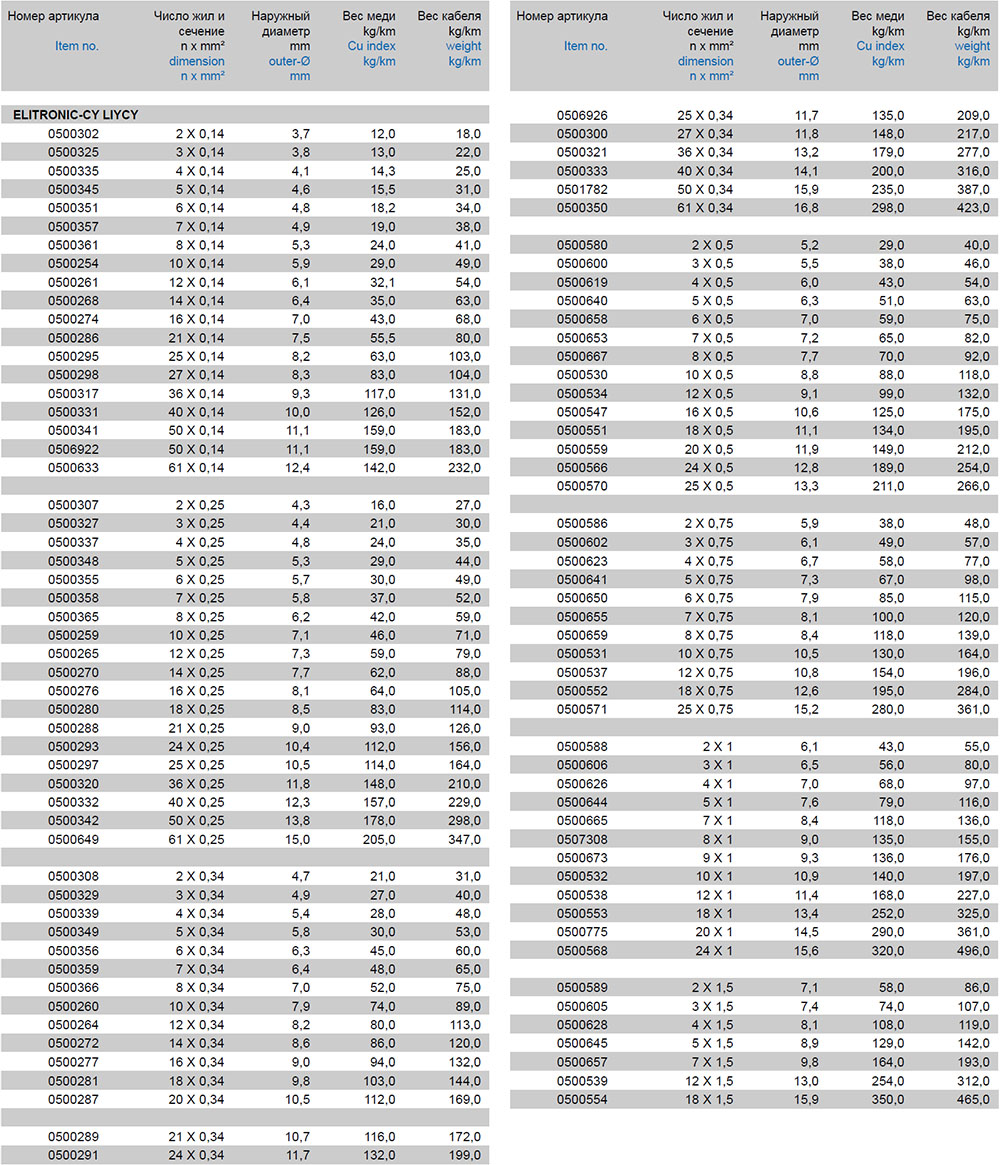

Характеристики кабеля для передачи данных TKD ELITRONIC-CY LIYCY
Модели кабеля для передачи данных TKD ELITRONIC-CY LIYCY:
0500302, 0500325, 0500335, 0500345, 0500351, 0500357, 0500361, 0500254, 0500261, 0500268, 0500274, 0500286, 0500295, 0500298, 0500317, 0500331, 0500341, 0506922, 0500633, 0500307, 0500327, 0500337, 0500348, 0500355, 0500358, 0500365, 0500259, 0500265, 0500270, 0500276, 0500280, 0500288, 0500293, 0500297, 0500320, 0500332, 0500342, 0500649, 0500308, 0500329, 0500339, 0500349, 0500356, 0500359, 0500366, 0500260, 0500264, 0500272, 0500277, 0500281, 0500287, 0500289, 0500291, 0506926, 0500300, 0500321, 0500333, 0501782, 0500350, 0500580, 0500600, 0500619, 0500640, 0500658, 0500653, 0500667, 0500530, 0500534, 0500547, 0500551, 0500559, 0500566, 0500570, 0500586, 0500602, 0500623, 0500641, 0500650, 0500655, 0500659, 0500531, 0500537, 0500552, 0500571, 0500588, 0500606, 0500626, 0500644, 0500665, 0507308, 0500673, 0500532, 0500538, 0500553, 0500775, 0500568, 0500589, 0500605, 0500628, 0500645, 0500657, 0500539, 0500554
