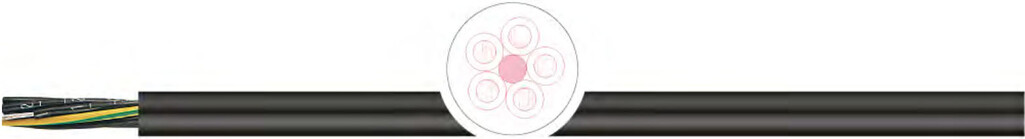

Гибкий кабель управления TKD PVC-JZ/OZ 0,6/1kV
Применение:
Используется в качестве силового и соединительного кабеля управления в машиностроении и в промышленных условиях для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, а также снаружи, но только не для прокладки в земле.
Особенности:
• Номинальное напряжение 0,6/1 кВ .
• Испытательное напряжение 4 кВ .
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• ПВХ-оболочка (черного цвета) устойчива к УФ-излучению.
Характеристики гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | В соотв. DIN VDE 0293 черные жилы с белой цифровой маркировкой, без или с желто-зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | ПВХ |
| цвет оболочки: | черный цвет, RAL 9005 |
| номинальное напряжение: | Uo/U: 0,6/1 кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 4 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +160 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение согл. IEC 60332-1. |
| стандарт: | согл. DIN VDE 0245, 0250 und 0282 соотв. 2006/95/EС |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

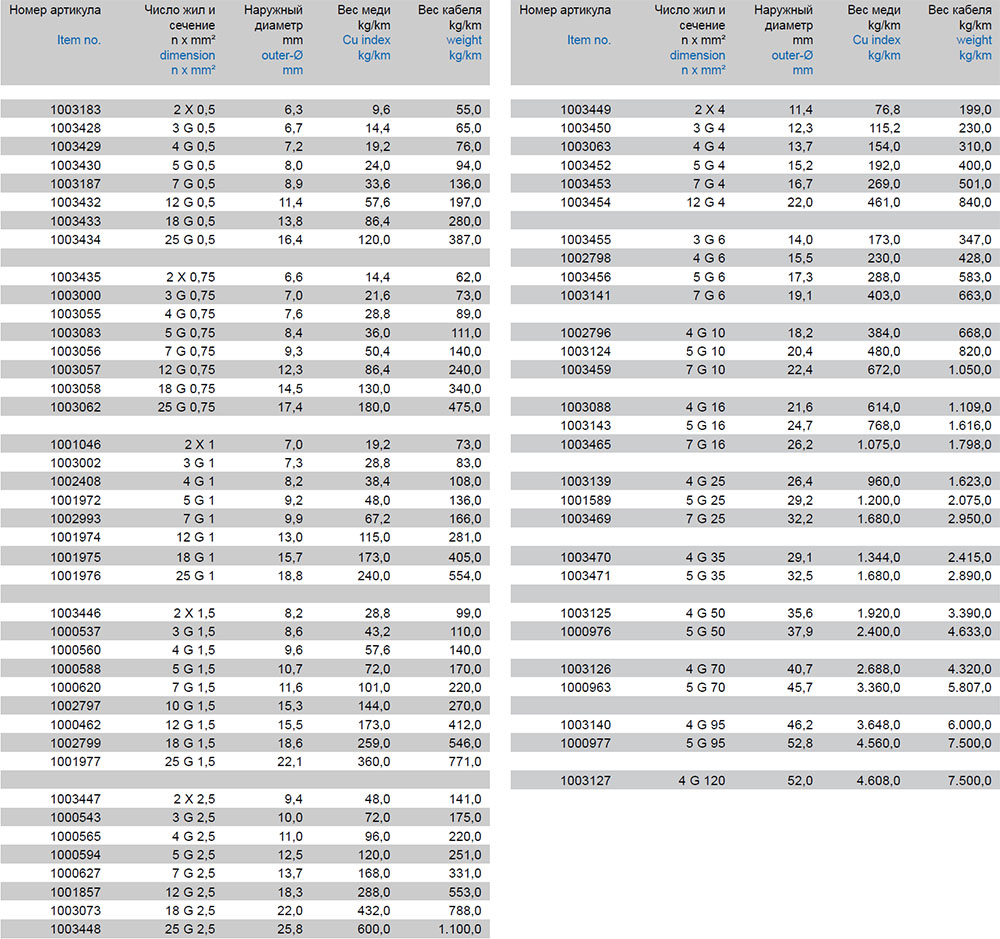

Характеристики гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV
Модели гибкого кабеля управления TKD PVC-JZ/OZ 0,6/1kV:
1003183, 1003428, 1003429, 1003430, 1003187, 1003432, 1003433, 1003434, 1003435, 1003000, 1003055, 1003083, 1003056, 1003057, 1003058, 1003062, 1001046, 1003002, 1002408, 1001972, 1002993, 1001974, 1001975, 1001976, 1003446, 1000537, 1000560, 1000588, 1000620, 1002797, 1000462, 1002799, 1001977, 1003447, 1000543, 1000565, 1000594, 1000627, 1001857, 1003073, 1003448, 1003449, 1003450, 1003063, 1003452, 1003453, 1003454, 1003455, 1002798, 1003456, 1003141, 1002796, 1003124, 1003459, 1003088, 1003143, 1003465, 1003139, 1001589, 1003469, 1003470, 1003471, 1003125, 1000976, 1003126, 1000963, 1003140, 1000977, 1003127
