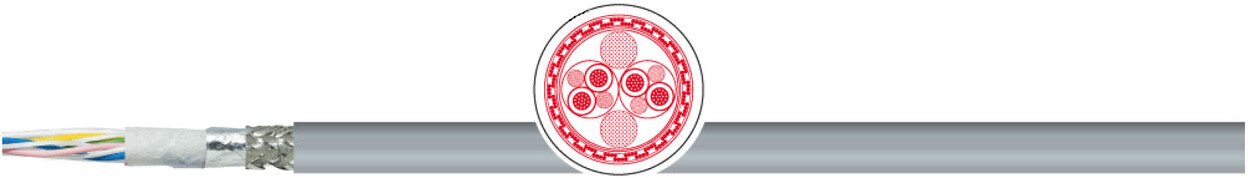

Кабель TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm(AWG24)
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD
Кабель TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm²(AWG24)
Для фиксированной и ограниченной гибкой прокладки в соответствии со стандартом SIEMENS Standard MOTION-CONNECT 200
Применение:
Для передачи цифровых сигналов различным компонентам интерфейсов привода DRIVE-CLiQ, со скоростью передачи до 100Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.
Особенности:
• Не распространяет горение.
• Маслостойкий согл. DIN EN 60811-2-1.
• Без использования силикона (при производстве).
• Соответстует нормам UL/CSA 80°C, 300 В.
• HF-характеристики Cat.5E cоотв. IEC 61156-6.
Характеристики кабеля TKD KAWEFLEX ServoDriveQ C-PVC ULCSA 2x2x0,22mm²(AWG24)
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный |
| изоляция: | вспененный полиэтилен |
маркировка жил | желтый/зеленый, розовый/синий |
способ скрутки | жилы скручены в пары с наполнителем |
общая скрутка | 2 скрученых пары с наполнителями |
контактная защита | синтетический флис/ фольга |
общий экран | ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85% |
контактная защита | разделительный слой |
внешняя оболочка | ПВХ |
| цвет оболочки: | серый RAL 7032 |
| номинальное напряжение: | макс. 300 В |
| испытательное напряжение: | 500 В |
Cопротивление проводника | AWG24 макс. 87,6 Ω/км |
сопротивление изоляции | при +20 °C ≥ 1 MΩ x км |
Емкость | ном. 50 нФ/км при 800 Гц |
волновое сопротивление | 100 ± 15 Ω от 1 до 100 МГц |
частота передачи данных | 100 Mбит/сек |
| Мин. радиус изгиба неподвижно: | 7,5 х диаметр |
| Мин. радиус изгиба подвижно: | 15 х диаметр |
температура стационарно | -20 °C / +80 °C |
| свойства изоляции: | соотв. IEC60332-1-2, UL VW-1 соотв. CSA FT1 |
нормы | UL/CSA - cURus 300 V, 80°C |
наружный диаметр | около 6,85 мм |
вес меди | 28,0 кг/км |
вес | ca. 60,0 кг/км |
Примечание:
• Соответствует дирктиве RoHS и WEEE
• Альтернативно возможна поставка c (UL)us Listing Type CMG соотв. UL 444
• Другие типы по запросу
• DRIVE-CLiQ® зарегистрированная торговая марка Siemens AG
