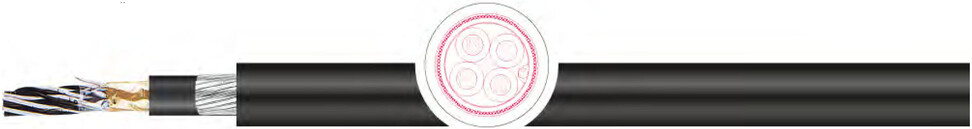

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl

Применение:

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.

Особенности:

• Устойчив к воздействию кислот, щелочей и некоторых масел.

• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004.

• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.

• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14

• Стойкость к УФ-излучению согл.UL 1581 Sektion (секция) 1200.

• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC60332-3-22 (Cat. A).

• Повышеная холодоустойчивость согласно IEC 60811-1-4.

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl

проводник:	медный многопроволочный
структура:	7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2
изоляция	ПВХ, холодостойкий
маркировка жил	в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами
способ скрутки	послойный повив пар или триад
экран	из ламинированной алюм. фольги (24 μm) с подложным вспом. луженым проводником 0,5mm² (7x0,30 mm)
контактная защита	полиэстеровая пленка 23 μm
цвет внутренней оболочки	ПВХ, холодостойкий, черный
общий экран	оцинкованая стальная проволока
внешняя оболочка:	ПВХ холодостойкий, черный или синий RAL 5015
номинальное напряжение	500 В
испытательное напряжение	2 кВ
Cопротивление проводника	0,5mm²: макс.36,7 Ω/км; 0,75mm²: макс.25,0 Ω/км; 1,0 mm²: макс.18,5 Ω/км; 1,3mm²: макс.14,2 Ω/км; 1,5mm²: макс.12,3 Ω/км
сопротивление изоляции	мин. 100 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний
Емкость	≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км
индуктивность	около 1 mH/км
пр.электрические свойства	L/R свойства: 0,5mm²: макс.25 μH/Ω; 0,75mm²: макс.25 μH/Ω; 1,0mm²: макс.25 μH/Ω; 1,3mm²: макс.40 μH/Ω; 1,5mm²: макс.40 μH/Ω
Мин. радиус изгиба неподвижно	10 х диаметр
температура стационарно:	-60 °C / +50 °C, при прокладке -30 °C / +50 °C
свойства изоляции	IEC 60332-1-2, IEC 60332-3-24 (Cat. C) and IEC 60332-3-22 (Cat. A)
маслостойкость	ICEA S-73-532 / NEMA WC57-2004
стандарт	EN 50288-7

Примечание:

• Соответсвует директиве RoHS.

• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению")

• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со cвинцовой или защитной оболочкой по BS 5308. Возможна поставка компенсационного кабеля: > INDUTHERM <

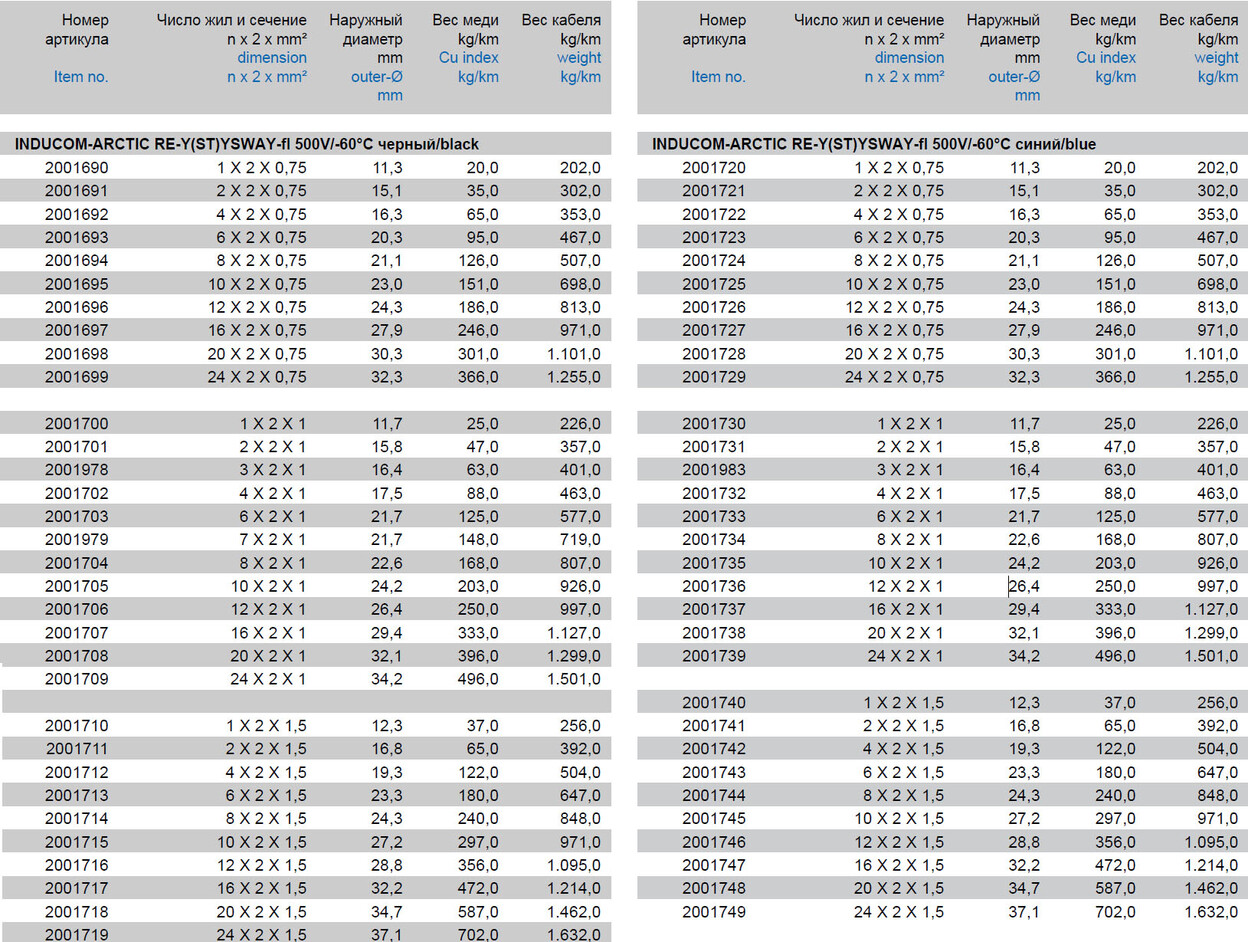

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-Y(St)YSWAY-fl:

2001690, 2001691, 2001692, 2001693, 2001694, 2001695, 2001696, 2001697, 2001698, 2001699, 2001700, 2001701, 2001978, 2001702, 2001703, 2001979, 2001704, 2001705, 2001706, 2001707, 2001708, 2001709, 2001710, 2001711, 2001712, 2001713, 2001714, 2001715, 2001716, 2001717, 2001718, 2001719, 2001720, 2001721, 2001722, 2001723, 2001724, 2001725, 2001726, 2001727, 2001728, 2001729, 2001730, 2001731, 2001983, 2001732, 2001733, 2001734, 2001735, 2001736, 2001737, 2001738, 2001739, 2001740, 2001741, 2001742, 2001743, 2001744, 2001745, 2001746, 2001747, 2001748, 2001749
