Кабель TKD KAWEFLEX ServoDriveQ FLEX-C-PVC UL-CSA 2x2x0,22mm(AWG24)+1x2x0,38mm(AWG22)

Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD

Кабель TKD KAWEFLEX ServoDriveQ FLEX-C-PVC UL-CSA 2x2x0,22mm²(AWG24)+1x2x0,38mm²(AWG22)

Для гибкой и ограниченной прокладки букс.цепях в соответствии с SIEMENS Standard MOTION-CONNECT 500

Применение:

Для гибкого использования для повышенных требований к электроустановкам, для управления различными компонентами привода DRIVE-CLiQ® интерфейсов и цифровых сигналов, со скоростью передачи данных до 100 Мбит/с. Для прокладки в сухих и влажных помещениях. Применяется для наружной прокладки с УФ-защитой.

Особенности:

• Не распространяет горение.

• Маслостойкий согласно DIN EN 60811-2-1.

• Без использования силикона (при производстве).

• Соответстует нормам UL/CSA 80°C, 300 В.

• согласно норм DESINA.

• HF-характеристики Cat.5E cоотв. IEC 61156-6.

• Разрешена праллельная прокладка с другими кабелями напряжением до 300 В

• С января 2016 соответствует нормам UL/CSA, 300 В, 80°C (прежде 30 В, 80°C)

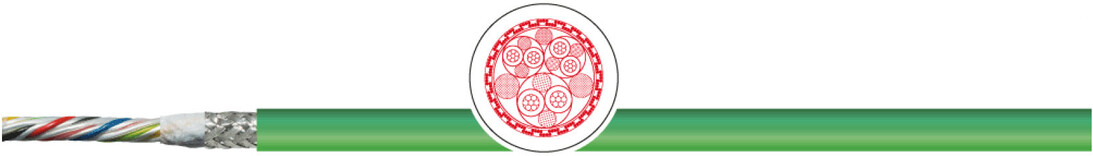

Характеристики кабеля TKD KAWEFLEX ServoDriveQ FLEX-C-PVC UL-CSA 2x2x0,22mm²(AWG24)+1x2x0,38mm²(AWG22)

проводник:	медный (AWG24), луженый медный (AWG22)
структура:	7-ми пров. (AWG24), 19- пров. (AWG22)
изоляция:	вспененный полиэтилен (AWG24), полиолефин (AWG22)
маркировка жил	пары AWG24 желтый/ зеленый, розовый/синий; пары AWG22 красный/черный
способ скрутки	жилы скручены в пары с наполнителем
общая скрутка	3 скрученых пары с наполнителями
контактная защита	синтетический флис
общий экран	ал. фольга, внешняя метал. сторона 100% контактирует с медной луженой оплеткой плотностью > 85%
контактная защита	флисовая подложка
внешняя оболочка	ПВХ
цвет оболочки:	зеленый RAL 6018
номинальное напряжение:	макс. 300 В
испытательное напряжение:	500 В
Cопротивление проводника	AWG24 макс. 90 Ω/км , AWG22 макс. 55 Ω/км
сопротивление изоляции	при 20 °C ≥ 1 GΩ/км
Емкость	ном. 50 нФ/км при 800 Гц
волновое сопротивление	100 ± 15 Ω от 1 до 100 МГц
частота передачи данных	100 Mбит/сек
Мин. радиус изгиба неподвижно:	35,0 мм
Мин. радиус изгиба подвижно:	125,0 мм
температура стационарно	-20 °C / +80 °C
температура подвижно	- 0°C / +60 °C
свойства изоляции:	согл. IEC 60332-1-2, UL VW-1 соотв. CSA FT1
нормы	UL/CSA - cURus 300 V, 80°C
наружный диаметр	пр. 6,95 мм

Примечание:

• Соответствует директиве по RoHS и WEEE.

• В качестве альтернативы возможна поставка с (UL)us Listing CMG соотв.UL 444.

• Другие типы-по запросу.

• DRIVE-CLiQ зарегистрированная торговая марка Siemens AG.
