Кабель TKD (N)TSCGEWÖU KSM-S (N)TSCGEWÖU KSM-S + LWL
Кабель > Кабели лифтовые, для подъемных и конвейерных систем TKD
Кабель TKD (N)TSCGEWÖU KSM-S, (N)TSCGEWÖU KSM-S + LWL
Применение:
Барабанный кабель питания для систем контактного привода; тележек, роликовых систем, а так же систем питания и управления (передачи данных) в условиях повышенных механических нагрузок, таких как динамическое натяжение при растяжении, многократные изгибы (повороты на разных уровнях). Специально для передвижных механизмов, таких как высокоскоростные контейнерные краны, большое мобильное оборудование и экскаваторы. Предназначен для использования в сухих, влажных и мокрых помещениях, а тк же для наружной прокладки.
Особенности:
• Отсутствие кремнийорганической резины (при производстве).
• Минимальный наружный диаметр и вес кабеля.
• Скорость намотки до 180 м/мин.
• Специальная оплетка для защиты от скручивания.
• Передача сигналов без помех благодаря оптоволокну.
Характеристики кабеля TKD (N)TSCGEWÖU KSM-S, (N)TSCGEWÖU KSM-S + LWL
| проводник: | медный многопров. FO: тип волокна 62,5/125 μ |
структура | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5. |
| изоляция: | резиновый компаунд, FO: трубки с гелевым наполнением в оболочке из спец. термопластичного компаунда |
маркировка жил | натуральные цвета с черным полупроводящим слоем |
общая скрутка | жилы расположены вокруг центрального арамидного элемента, разделенная жила заземления и FO- элементы в промежутках между отдельными проводниками |
материал вн.оболочки | резиновый компаунд |
внешняя оболочка | резиновый компаунд |
цвет оболочки | красный с желтой полосой |
номинальное напряжение | 3,6/6 кВ до 12/20 кВ |
испытательное напряжение | 11 кВ до 29 кВ |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
пр.электрические свойства | оптоволокно при 850 нм: затухание: 3,3 дБ/км пропускная способность: ≥ 200 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,497 оптоволокно при 1300 нм: затухание: 0,9 дБ/км пропускная способность: ≥ 500 MГц x км диафрагма: 0.27 ± 0.02 показатель преломления: 1,493 |
| Мин. радиус изгиба неподвижно: | согласно DIN VDE 0298 часть 3 |
| Мин. радиус изгиба подвижно: | согласно DIN VDE 0298 часть 3 |
температура стационарно | -40 °C / +80 °C, подвижно -25 °C / +80 °C |
макс. температура на проводнике | +90 °C |
свойства изоляции | самозатухающая ,не распространяет горение IEC 60332-1 |
стандарт | согл. DIN VDE 0250 |
Примечание:
• Соответсвует директиве RoHS.
• Возможна постака кабельных аксессуаров по запросу.
• Возможна поставка кабеля определенного цвета и размера по запросу.
• Мы готовы предложить кабель, собранный с концевыми муфтами и штекерами.

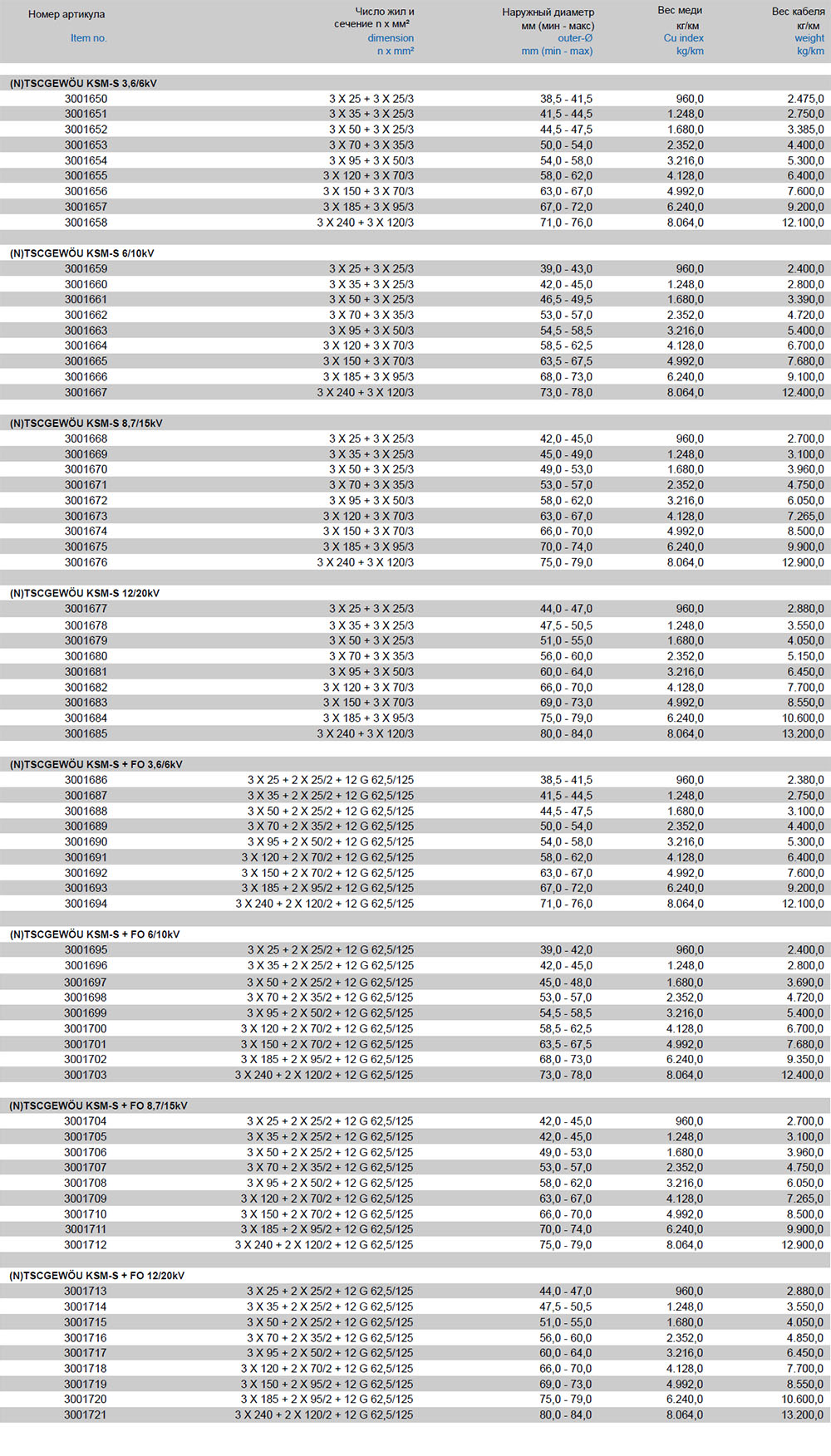

Характеристики кабеля TKD (N)TSCGEWÖU KSM-S (N)TSCGEWÖU KSM-S + LWL
Модели кабеля TKD (N)TSCGEWÖU KSM-S (N)TSCGEWÖU KSM-S + LWL:
3001650, 3001651, 3001652, 3001653, 3001654, 3001655, 3001656, 3001657, 3001658, 3001659, 3001660, 3001661, 3001662, 3001663, 3001664, 3001665, 3001666, 3001667, 3001668, 3001669, 3001670, 3001671, 3001672, 3001673, 3001674, 3001675, 3001676, 3001677, 3001678, 3001679, 3001680, 3001681, 3001682, 3001683, 3001684, 3001685, 3001686, 3001687, 3001688, 3001689, 3001690, 3001691, 3001692, 3001693, 3001694, 3001695, 3001696, 3001697, 3001698, 3001699, 3001700, 3001701, 3001702, 3001703, 3001704, 3001705, 3001706, 3001707, 3001708, 3001709, 3001710, 3001711, 3001712, 3001713, 3001714, 3001715, 3001716, 3001717, 3001718, 3001719, 3001720, 3001721
