Кабель TKD KAWEFLEX 6230 SK-C-PUR UL-CSA, малой емкости
Кабель > Кабели управления для буксируемых цепей и робототехники TKD

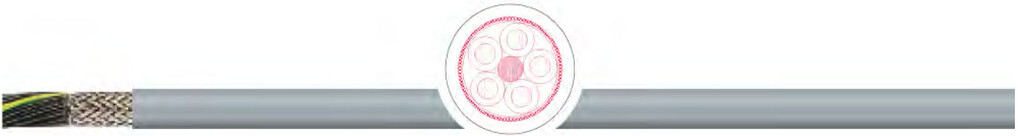

Кабель управления TKD KAWEFLEX 6230 SK-C-PUR UL-CSA, малой емкости
Применение:
В качестве особо гибкого экранированного соединительного и контрольного кабеля для обеспечения электромагнитной совместимости (ЭМС) при высоких электрических и нормальных механических требований в буксируемых цепях и в подвижных системах привода, в машиностроении и при строительстве промышленных сооружений.
Особенности:
• Согл. норм UL/CSA.
• Имеет низкий уровень адгезии, не содержит силикона
• Безгалогенный согл. IEC 60754, не распространяет горение в соотв. IEC 60332-1-2, FT1, VW-1
• Маслостойкий в соотв. DIN EN 60811-2-1 (только мин. масла)
• Устойчив к жирам, охлаждающей жидкости и смазочным материалам
• Рекомендован для электромагнитной совместимости (ЭМС)
• Согласно UL до 600 В разрешена параллельная прокладка с кабелем с номинальным напряжением до 600 В
Характеристики кабеля управления TKD KAWEFLEX 6230 SK-C-PUR UL-CSA, малой емкости
| проводник: | медный многопроволочный |
| структура: | согл. DIN VDE 0295 кл. 6 ч.4, согл. IEC 60228 кл. 6 ч.4 |
| изоляция: | PELON 2 |
| маркировка жил: | в соответствии с DIN VDE 0293 черные жилы с белыми цифрами, 1 x зелено-желтая. |
| способ скрутки: | послойный повив жил |
общий экран | медная луженая оплетка, плотность прибл. 85% |
| внешняя оболочка: | PUR |
| цвет оболочки: | серый, RAL 7001 |
| номинальное напряжение: | согл. IEC: 600/1000 В; согл. UL: 1000 В |
| испытательное напряжение: | жила/жила: 4 кВ; жила/экран: 2 кВ |
| Cопротивление проводника: | при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
сопротивление изоляции | при +20 °C ≥ 20 MOm x км |
Допустимые токовые нагрузки | в соотв. DIN VDE |
пр.электрические свойства | макс. скорость перемещения: 10 м/с; при скольжении: макс.5 м/с; траверс (TL): макс. 50 м; допустимое ускорение : макс.20 м/с²; количество изгибов: > 5 млн. |
| Мин. радиус изгиба неподвижно: | 4х диаметр |
| Мин. радиус изгиба подвижно: | 7,5 x диаметр кабеля < 10м TL | 10 x диаметр кабеля ≥ 10 м TL |
| температура стационарно: | -50 °C / +80 °C |
| температура подвижно: | -40 °C / +80 °C |
| свойства изоляции: | не распространяет горение в соотв. с IEC 60332-1-2, FT1, VW-1 |
| нормы: | UL/CSA - cURus 1.000В, 80°C |
Примечание:
• Соответствует директиве RoHS
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению")
• Возможна поставка кабеля определенного цвета и размера по запросу

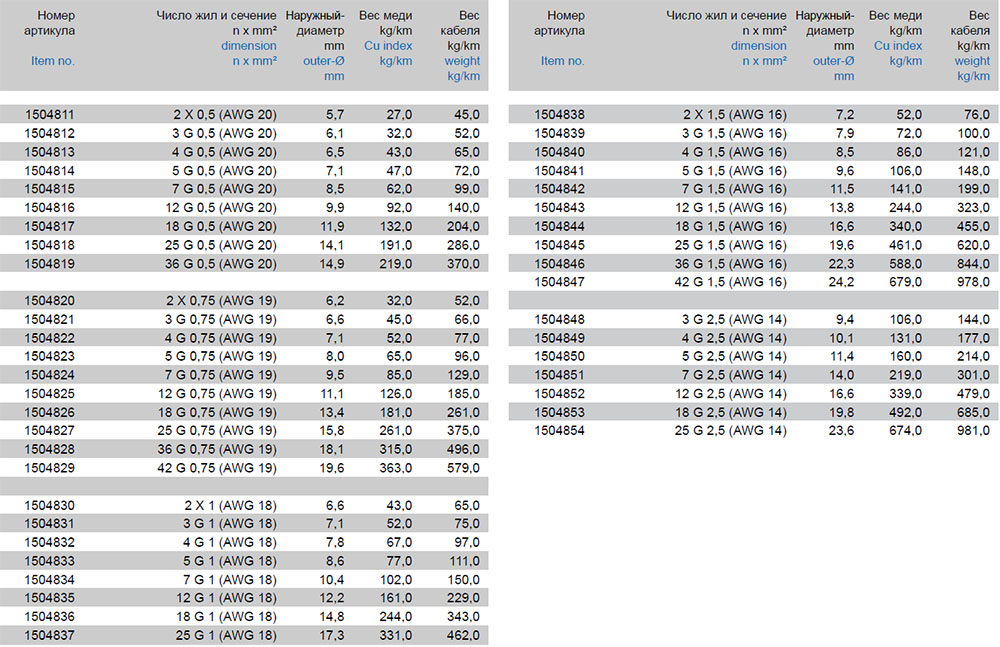

Характеристики кабеля управления TKD KAWEFLEX 6230 SK-C-PUR UL-CSA, малой емкости
Модели кабеля управления TKD KAWEFLEX 6230 SK-C-PUR UL-CSA, малой емкости:
1504811, 1504812, 1504813, 1504814, 1504815, 1504816, 1504817, 1504818, 1504819, 1504820, 1504821, 1504822, 1504823, 1504824, 1504825, 1504826, 1504827, 1504828, 1504829, 1504830, 1504831, 1504832, 1504833, 1504834, 1504835, 1504836, 1504837, 1504838, 1504839, 1504840, 1504841, 1504842, 1504843, 1504844, 1504845, 1504846, 1504847, 1504848, 1504849, 1504850, 1504851, 1504852, 1504853, 1504854
