Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl PiMf

Применение:

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях,внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.

Особенности:

• Устойчив к воздействию кислот, щелочей и некоторых масел.

• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004

• Для искробезопасных установок зона 1+2 согласно IEC 60079-14

• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.

• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C), и IEC60332-3-22 ( Cat. A).

• Повышеная холодоустойчивость согласно IEC 60811-1-4.

• Пары/ триады в алюминивой фольге с общим экраном.

• Не содержит галогенов.

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl PiMf

проводник:	медный многопроволочный
структура:	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5
изоляция	безгалогенный компаунд, холодостойкий
маркировка жил	в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами
способ скрутки	послойный повив пар/триад
экран	пары/ триады в алюм. фольге (PiMf/TiMf) с подложным вспом. луженым проводником 0,6мм
контактная защита	полиэстеровая пленка 23 μm
общий экран	из ламинированной алюм. фольги (24 μm) с подложным вспом. луженым проводником 0,5mm² (7x0,30) mm
внешняя оболочка:	безгалогенный компаунд, холодостойкий черный или синий RAL 5015
номинальное напряжение	500 В, испытательное: 2 кВ
Cопротивление проводника	0,5mm²: макс.36,7 Ω/км; 0,75mm²: макс.25,0 Ω/км; 1,0 mm²: макс.18,5 Ω/км; 1,3mm²: макс.14,2 Ω/км; 1,5mm²: макс.12,3 Ω/км
сопротивление изоляции	мин. 100 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний
Емкость	≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км
индуктивность	около 1 mH/км
пр.электрические свойства	L/R свойства: 0,5mm²:макс.25 μH/Ω; 0,75mm²:макс.25 μH/Ω; 1,0mm²:макс.25 μH/Ω; 1,3mm²:макс.40 μH/Ω; 1,5mm²:макс.40 μH/Ω
Мин. радиус изгиба неподвижно	7,5 х диаметр
температура стационарно:	-60 °C / +50 °C, при прокладке -30 °C / + 50 °C
безгалогенность	да, согл. IEC 60754-1
свойства изоляции	IEC 60332-1-2, IEC 60332-3-24 (Cat. C) and IEC 60332-3-22 (Cat. A)
маслостойкость	ICEA S-73-532 / NEMA WC57-2004
стандарт:	EN 50288-7

Примечание:

• Соответсвует директиве RoHS.

• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению")

• По запросу возможно изготовление конструкций с водоблокирующей лентой.

• Стандарт EN 50288-7.

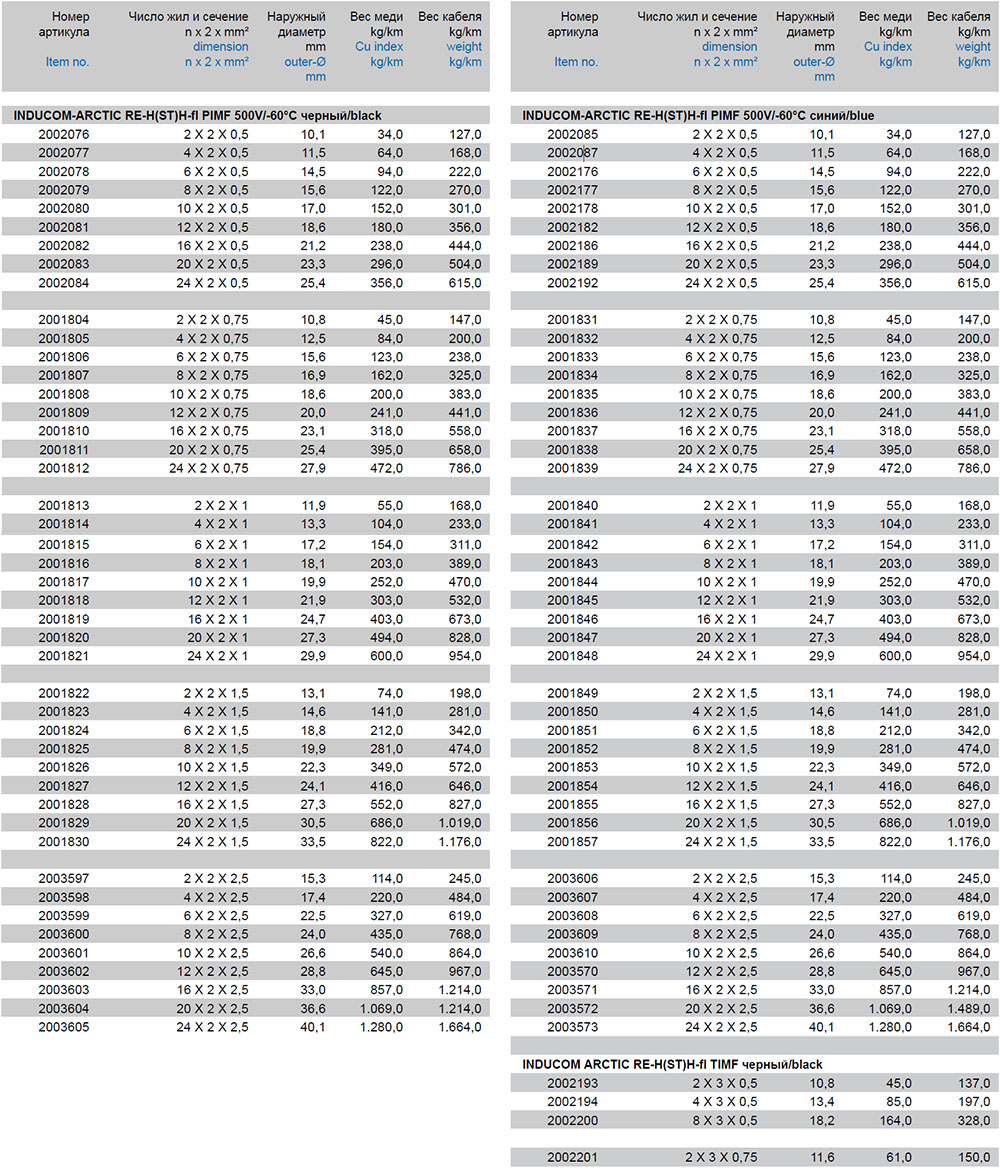

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl PiMf

Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)H-fl PiMf:

2002076, 2002077, 2002078, 2002079, 2002080, 2002081, 2002082, 2002083, 2002084, 2001804, 2001805, 2001806, 2001807, 2001808, 2001809, 2001810, 2001811, 2001812, 2001813, 2001814, 2001815, 2001816, 2001817, 2001818, 2001819, 2001820, 2001821, 2001822, 2001823, 2001824, 2001825, 2001826, 2001827, 2001828, 2001829, 2001830, 2003597, 2003598, 2003599, 2003600, 2003601, 2003602, 2003603, 2003604, 2003605, 2002085, 2002087, 2002176, 2002177, 2002178, 2002182, 2002186, 2002189, 2002192, 2001831, 2001832, 2001833, 2001834, 2001835, 2001836, 2001837, 2001838, 2001839, 2001840, 2001841, 2001842, 2001843, 2001844, 2001845, 2001846, 2001847, 2001848, 2001849, 2001850, 2001851, 2001852, 2001853, 2001854, 2001855, 2001856, 2001857, 2003606, 2003607, 2003608, 2003609, 2003610, 2003570, 2003571, 2003572, 2003573, 2002193, 2002194, 2002200, 2002201
