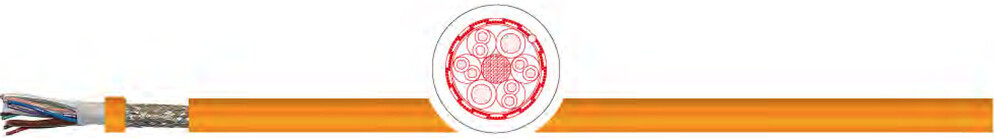

Кабель TKD KAWEFLEX 54xx SK-C-PUR UL-CSA ЭЛЕКТРОННЫЙ и СИГНАЛЬНЫЙ КАБЕЛЬ
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD
Кабель TKD KAWEFLEX 54xx SK-C-PUR UL-CSA ЭЛЕКТРОННЫЙ и СИГНАЛЬНЫЙ КАБЕЛЬ
Для высоких требований для кабельных буксируемых цепей
Применение:
Экранированный электронный кабель, используется в системе управления между двигателем и прибором электронного управления, в кабельных буксируемых цепях, для особо тяжелых электрических и механических требований, для управления в области технической автоматизации, монтажа и в робототехнике.
Особенности:
• Согласно норм UL/CSA.
• Не распространяет горение, не содержит галогенов.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов.
Характеристики кабеля TKD KAWEFLEX 54xx SK-C-PUR UL-CSA ЭЛЕКТРОННЫЙ и СИГНАЛЬНЫЙ КАБЕЛЬ
| проводник: | медный многопроволочный |
| структура: | тонкопроволочный согл. DIN VDE 0295 кл. 6 и IEC 60228 кл. 6 |
| изоляция: | PELON |
| маркировка жил: | по запросу |
экран | 5402: внутренние жилы 0,14 с экраном из обмотки медной проволокой, 5424, 5436, 5486: пары в экране из медной обмотки, PETE (специальная полиэтиленовая смесь) 5440: экран в виде медной обмотки, PETE (специальная полиэтиленовая смесь) - внутренняя оболочка. |
общий экран | оплетка из медной проволоки. |
| внешняя оболочка: | PUR |
| цвет оболочки: | оранжевый, RAL 2003 |
маркировка | да |
| номинальное напряжение: | 300 В, не для высокого напряжения |
| испытательное напряжение: | жила/жила: 1500 В жила/экран: 500 В |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 6 соотв. IEC 60228 кл. 6 |
сопротивление изоляции | мин. 20 MΩ x км |
| Мин. радиус изгиба неподвижно: | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 7,5 x диаметр кабеля |
| температура стационарно: | - 50 °C / +80 °C |
| температура подвижно: | - 30 °C / +80 °C |
| свойства изоляции: | согл. VDE 0482-332-2-1 соотв. DIN EN 60332-2-1, не распространяет горение |
стандарт | DIN VDE 0207, 0250, 0293, 0295 и IEC |
нормы | UL 80°C, 300 В, cULus 80°C, 300 В |
наружный диаметр | см. таблицу конструкций справа |
Примечание:
• Соответствует директиве RoHS.
• Имеет долгий срок службы.
• Оптимальное соотношение цены и качества.
• Возможна поставка кабеля нестандартных сечений и типов по запросу.
Характеристики кабеля TKD KAWEFLEX 54xx SK-C-PUR UL-CSA ЭЛЕКТРОННЫЙ и СИГНАЛЬНЫЙ КАБЕЛЬ

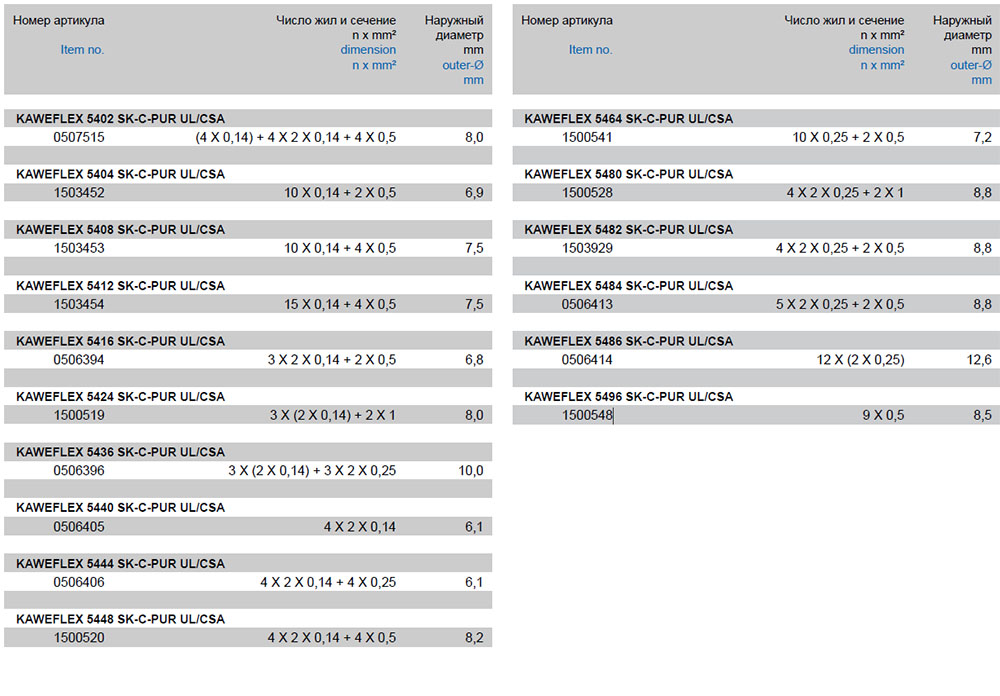

Модели кабеля TKD KAWEFLEX 54xx SK-C-PUR UL-CSA ЭЛЕКТРОННЫЙ и СИГНАЛЬНЫЙ КАБЕЛЬ:
0507515, 1503452, 1503453, 1503454, 0506394, 1500519, 0506396,
0506405, 0506406, 1500520, 1500541, 1500528, 1503929, 0506413, 0506414, 1500548
