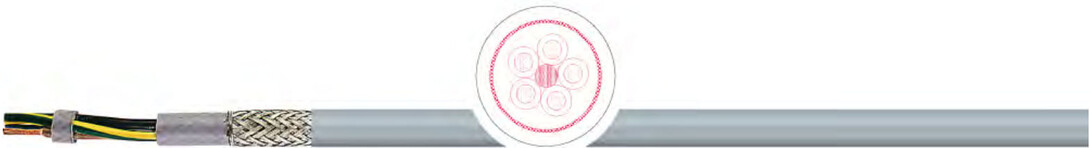

Гибкий кабель управления TKD 2-NORM-CY (H)05VVC4V5-K UL/CSA
Применение:
Используется в качестве контрольного, соединительного кабеля управления в машиностроении, где должна быть обеспечена пересылка синалов и данных без помех, для постоянной прокладки, для гибкого присоединения в свободном движении без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (в том числе при наличии смеси воды и масел), но не для прокладки в земле. Используется на открытом воздухе с УФ-защитой.
Особенности:
• Внешняя оболочка из ПВХ-пластиката повышенной маслостойкости устойчива к воздействию кислот, щелочей и некоторых масел, согл. HD 22.1S3; VDE0472 T803 и UL 1581 T50.182.
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной защиты от механических повреждений и повышает прочность кабеля.
• Согласно норм UL/CSA до 600 В разрешается параллельная прокладка с другим кабелем напряжением до 600 В.
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Кабель соответствует нормам UL/CSA.
Характеристики гибкого кабеля управления TKD 2-NORM-CY (H)05VVC4V5-K UL/CSA
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | DIN VDE 0293 черный с белой цифровой маркировкой, >3 жил с желто-зеленой жилой |
| способ скрутки: | послойный повив с оптимальными шагами скрутки |
материал вн.оболочки | ПВХ |
общий экран | медная луженая оплетка, плотн. покрытия 85% |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | HAR: Uo/U 300/500 В; UL/CSA: 600 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля. |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | -5 °C / +90 °C |
| свойства изоляции: | самозатухающая, не распространяет горение согл. IEC 60332-1; VW1; CSA FT1 |
| маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| стандарт: | HD 21.13 S1, DIN VDE 0281 T13; UL-Style 2517/2587, CSA C22.2 No.210.2-M90 |
| нормы: | UL-AWM Style 2587; CSA-AWM I A/B II A/B |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению") .
• Возможна поставка кабеля определенного цвета и размера по запросу.

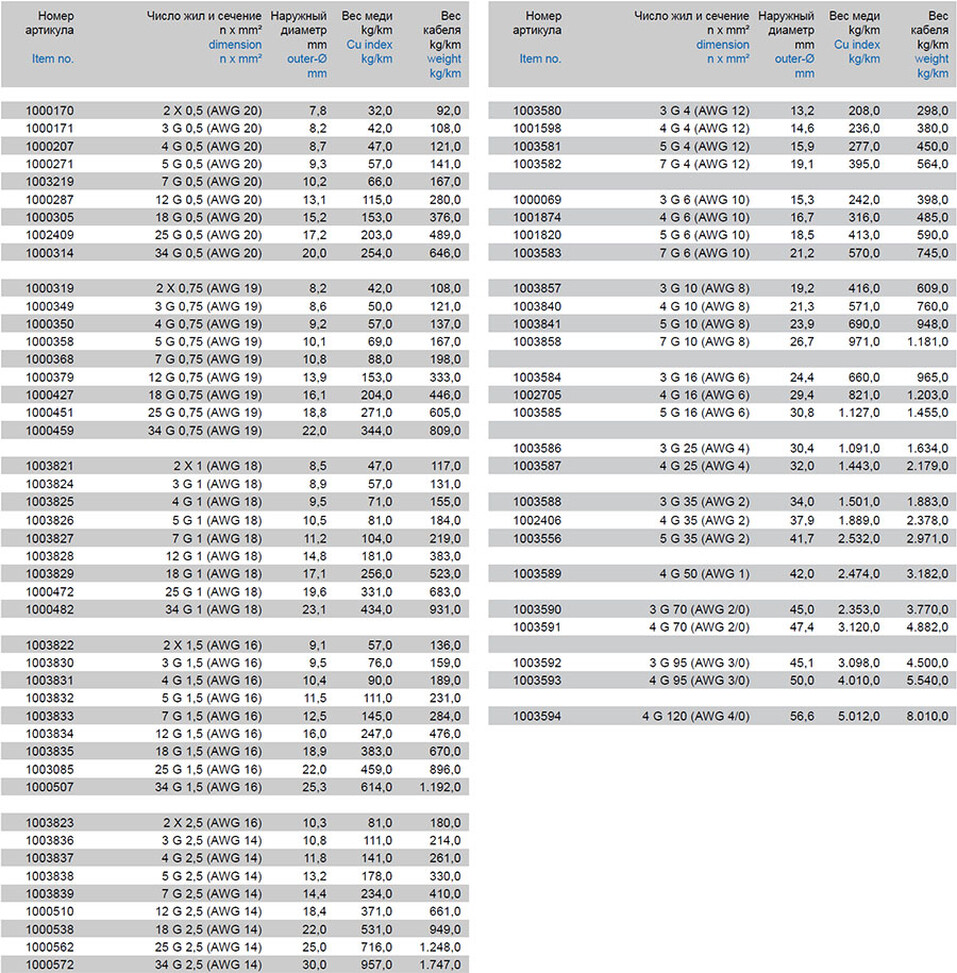

Характеристики гибкого кабеля управления TKD 2-NORM-CY (H)05VVC4V5-K UL/CSA
Модели гибкого кабеля управления TKD 2-NORM-CY (H)05VVC4V5-K UL/CSA:
1000170, 1000171, 1000207, 1000271, 1003219, 1000287, 1000305, 1002409, 1000314, 1000319, 1000349, 1000350, 1000358, 1000368, 1000379, 1000427, 1000451, 1000459, 1003821, 1003824, 1003825, 1003826, 1003827, 1003828, 1003829, 1000472, 1000482, 1003822, 1003830, 1003831, 1003832, 1003833, 1003834, 1003835, 1003085, 1000507, 1003823, 1003836, 1003837, 1003838, 1003839, 1000510, 1000538, 1000562, 1000572, 1003580, 1001598, 1003581, 1003582, 1000069, 1001874, 1001820, 1003583, 1003857, 1003840, 1003841, 1003858, 1003584, 1002705, 1003585, 1003586, 1003587, 1003588, 1002406, 1003556, 1003589, 1003590, 1003591, 1003592, 1003593, 1003594
