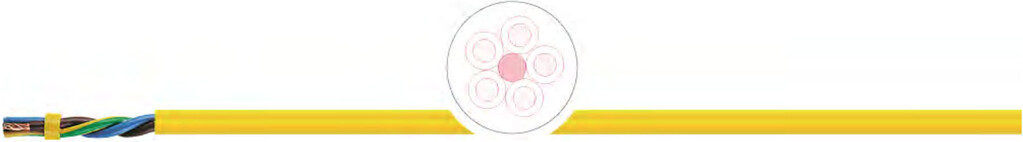

Кабель управления TKD PUR (N)YMH11YO GELB
Кабель > Гибкие кабели управления TKD
Гибкий кабель управления TKD PUR (N)YMH11YO GELB
Применение:
Используется в качестве контрольного,соединительного кабеля управления в машиностроении и для ручных инструментов, для постояной прокладки и гибкого соеденения в свободном движении, без растягивающей нагрузки. Применяется для прокладки в сухих и влажных помещениях, а так же под открытым небом с учетом температуры, но не для прокладки в земле.
Особенности:
• Внешняя PUR оболочка устойчива к кислотам, щелочам, растворителям, гидролизу, смазочным веществам (см.табл. химической стойкости)
• Отсутствие кремнийорганической резины (при производстве).
• Устойчив к истиранию и микробам
• Высокая износостойкость и прочность на разрыв
• Внешняя PUR-оболочка устойчива к УФ-излучению
• Наружная оболочка-желтого цвета
Характеристики гибкого кабеля управления TKD PUR (N)YMH11YO GELB
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | до 5 жил согл.DIN VDE 0293-308 цветные жилы, от 6 жил согл. стандарта цветов TKD, без или с желто- зеленой жилой |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
внешняя оболочка: | PUR |
| цвет оболочки: | желтый , RAL 1016 |
| номинальное напряжение: | Uo/U: HAR 300/500 В |
| испытательное напряжение: | 3 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 12,5 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
| стандарт: | согл. DIN VDE 0245, 0250 und 0282 соотв. 2006/95/EС |
Примечание:
• Соответствует RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

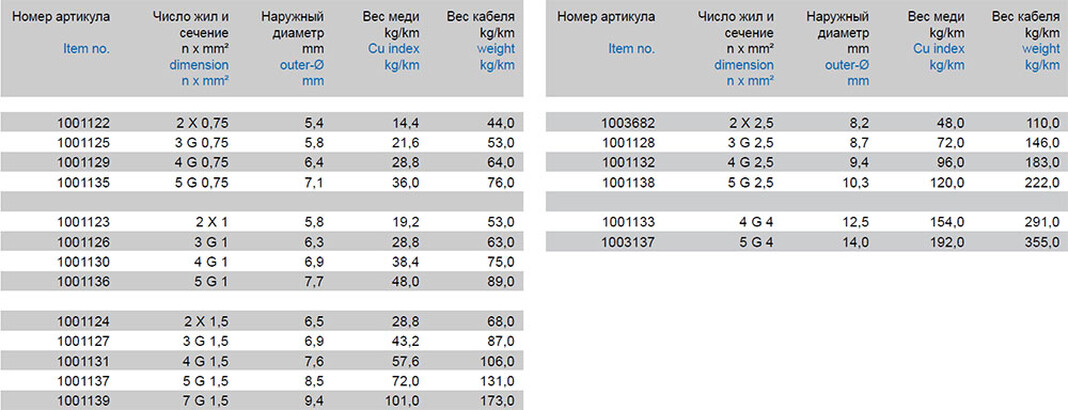

Характеристики гибкого кабеля управления TKD PUR (N)YMH11YO GELB
Модели гибкого кабеля управления TKD PUR (N)YMH11YO GELB:
1001122, 1001125, 1001129, 1001135, 1001123, 1001126, 1001130, 1001136, 1001124, 1001127, 1001131, 1001137, 1001139, 1003682, 1001128, 1001132, 1001138, 1001133, 1003137
