Кабель для передачи данных TKD INDUCOM RE-2X(St)Yv-fl PiMf

Кабель > Кабели для передачи данных TKD

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl PiMf

Применение:

Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применяется в искрообразных установках для зоны 1 и зоны 2 группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле необходимо соблюдение строительных норм.

Особенности:

• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена.

• Высокая степень защиты от помех и низкий уровень затухания.

• Устойчив к воздействию кислот, щелочей и некоторых масел.

• Маслостойкость: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3

• Надежная конструкция с усиленной внешней оболочкой.

• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14

• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.

• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl PiMf

проводник:	медный многопроволочный
структура:	7-ми проволочный согл. DIN VDE0295 кл.2 соотв. IEC 60228 кл.
изоляция	XLPE (сшитый полиэтилен)
маркировка жил	в паре: отдельные жилы одноцветные с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С: черная, жилы А и С с цифрами
способ скрутки	послойный повив пар
экран	пары в металлической фольге(PiMf), диаметр вспомогательного провода 0,6mm
материал вн.оболочки	ПВХ, черный
общий экран	из ламинирован.алюмин. фольги (24μm) c медным луженым заземляющим проводником 0,5 мм²(7x0,30 мм)
внешняя оболочка:	ПВХ
цвет оболочки	черного или синего цвета по RAL 5015 для искробезопасных установок
номинальное напряжение	300 В
испытательное напряжение	жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.)
Cопротивление проводника	0,5 мм²: макс.36,7 Ω/км; 0,75 мм²: макс.25,0 Ω/км;1,3 мм²: макс.14,2 Ω/км
сопротивление изоляции	мин. 5 MΩ x км
Допустимые токовые нагрузки	согл. DIN VDE, см. таблицу технических указаний.
Емкость	макс.115 нФ/км
индуктивность	ок. 1 mH/км
Соединение контуров	емкостное соединение макс. 500 пФ/500
пр.электрические свойства	L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25 μH/Ω; 1,3 мм²: макс.40 μH/Ω
Мин. радиус изгиба неподвижно	7,5 x диаметр кабеля
температура стационарно:	-40°C / +70°C
температура подвижно	-5°C / +50°C
свойства изоляции	не распространяет горение IEC 60332-1-2 and IEC 60332-3-24 (Cat. C)
маслостойкость	ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
стандарт	EN 50288-7

Примечание:

• Соответв. RoHS.; согл.2006/95/EС CE ("Директива по низкому напряжению") .

• Возможна поставка кабеля без усиленной внешней оболочки RE-2X(St)Y-fl PIMF.

• По заказу производим специальную конструкцию кабеля: огнестойкую (Mica), безгалогенную, устойчивую к маслам и химикатам (со свинцовой или защитной оболочкой) в соотв. BS 5308, MESC, возможна поставка компенсационного кабеля > INDUTHERM <.

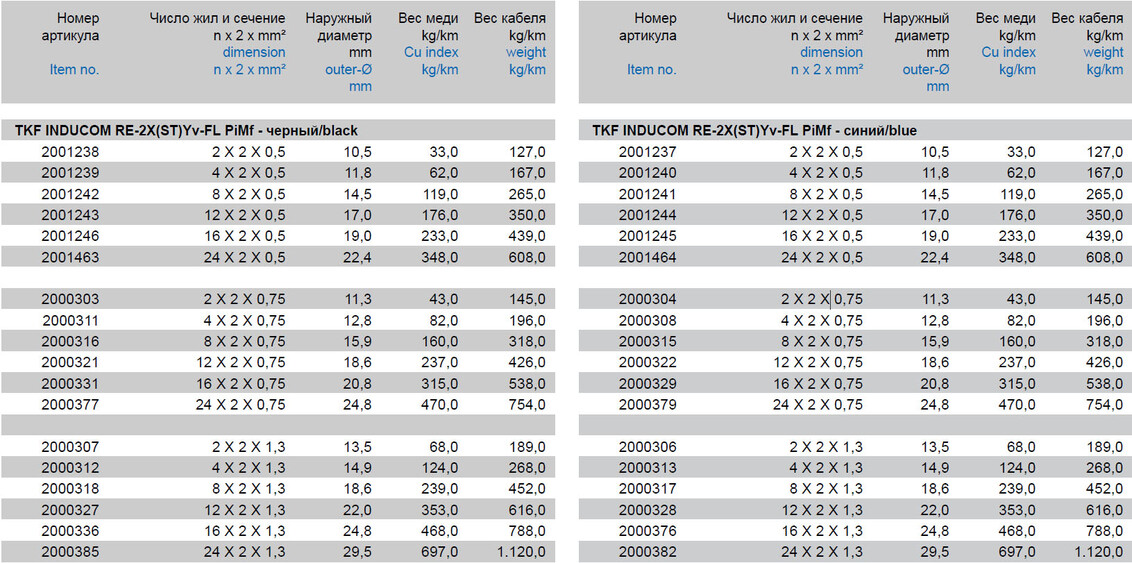

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl PiMf

Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl PiMf:

2001238, 2001239, 2001242, 2001243, 2001246, 2001463, 2000303, 2000311, 2000316, 2000321, 2000331, 2000377, 2000307, 2000312, 2000318, 2000327, 2000336, 2000385, 2001237, 2001240, 2001241, 2001244, 2001245, 2001464, 2000304, 2000308, 2000315, 2000322, 2000329, 2000379, 2000306, 2000313, 2000317, 2000328, 2000376, 2000382
