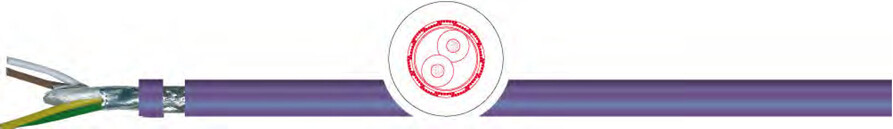

Кабель TKD MULTIBUS PVC 100-120

Кабель > Кабели BUS, LAN, Коаксиальные, Видео кабели TKD

Кабель TKD MULTIBUS PVC 100-120

Применение:

Кабель MULTIBUS ПВХ предназначен для работы в системах SUCOnet P, MODULINK P, VARINet P, LON, F.I.P.-Feldbus. Используется для постоянной прокладки и гибкого применения.

Особенности:

• Изоляция оболочки кабеля самозатухающая, не распространяет горение.

• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающихматериалов (см. таблицу технических указаний).

• Кабель соответствует стандартам UL – UL/CSA.

Характеристики кабеля TKD MULTIBUS PVC 100-120

проводник:	медный многопроволочный
структура:	7-ми проволочный
изоляция	PELON
маркировка жил	2434-ПВХ и 2434-ПВХ-UL: бело-коричневая; 2438-ПВХ и 2438-ПВХ-UL: бело-коричневая, желто-зеленая; 2440-ПВХ и 2440-ПВХ-UL: бело-коричневая, желто-зеленая, серо-розовая
общий экран	алюминиевая фольга+луженая медная оплетка
внешняя оболочка:	ПВХ
цвет оболочки	фиолетовый, RAL 4001
маркировка	да
номинальное напряжение	250 В (не для высокого напряжения)
испытательное напряжение	жила/жила: 1.200 В жила/экран: 750 В
сопротивление шлейфа	макс. 186 Ω / км
сопротивление изоляции	мин. 20 MΩ x км
Емкость	рабочая емкость: 0,22 мм² пара: макс. 60нФ/км
волновое сопротивление	0,22 мм² пара: 100 – 120 Ω
частота передачи данных	0,22 мм² пара: 500 КБит/сек
расстояние передачи данных	0,22 мм² пара: 400 м
Мин. радиус изгиба неподвижно	10 x диаметр кабеля
Мин. радиус изгиба подвижно	15 x диаметр кабеля
температура стационарно:	- 30 °C / +80 °C
температура подвижно	- 5 °C / +70 °C
свойства изоляции	IEC 60332-1-2, самозатухающая, не рапространяет горение; UL-типы; IEC 60332-1-2, VW-1 (UL 1581) не рапространяет горение
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка кабеля определенного цвета и размера по запросу.

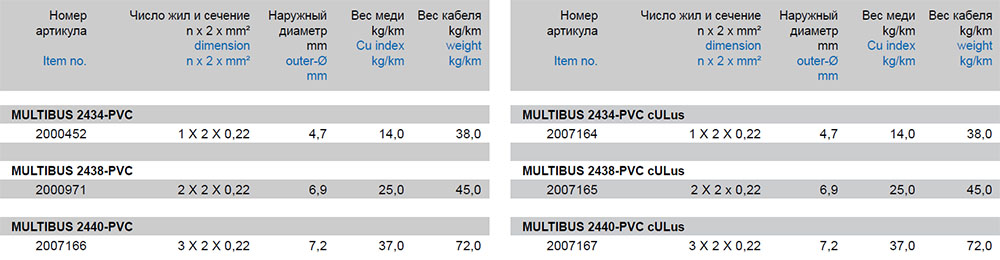

Характеристики кабеля TKD MULTIBUS PVC 100-120

Модели кабеля TKD MULTIBUS PVC 100-120:

2000452, 2000971, 2007166, 2007164, 2007165, 2007167
