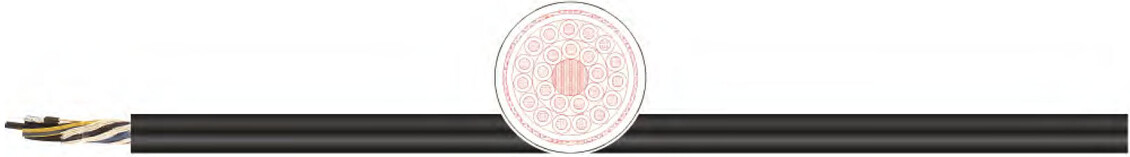

Кабель TKD TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J

Применение:

Барабанный кабель с защитой от скручивания используется в случае необходимости частой намотки и размотки с нагрузкой скручивания и/или одновременной тяговой нагрузкой, при принудительном управлении транспортными средствами с помощью проводов (для подъемников, лифтов) и в условиях высоких механических нагрузок. Применяется в сухих и влажных помещениях, под открытым небом, на строительных площадках, производственных и сельскохозяйственных предприятиях. Скорость намотки до 120 м/мин.

Особенности:

• Отсутствие кремнийорганической резины (при производстве).

• Длительная нагрузка при растяжении макс. 20 N/mm².

• Между внутренней и внешней оболочкой-текстильная обмотка.

Характеристики кабеля TKD TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J

проводник:	луженый медный многопроволочный
структура	согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
изоляция:	резиновый компаунд
маркировка жил	согл. VDE 0293-308 до 5 жил: цветовая маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилой
способ скрутки	послойный повив жил
материал вн.оболочки	специальный резиновый компаунд
внешняя оболочка	специальный резиновый компаунд
цвет оболочки	черный цвет
маркировка	да
номинальное напряжение	Uo/U: 0,6/1 кВ
испытательное напряжение	2,5 кВ
Допустимые токовые нагрузки	согласно DIN VDE, смотри таблицу технических указаний
Мин. радиус изгиба неподвижно:	согл. DIN VDE 0298 часть 3
Мин. радиус изгиба подвижно:	согл. DIN VDE 0298 часть 3
температура стационарно	-40 °C / +80 °C
температура подвижно	-25 °C / +80 °C
макс. температура на проводнике	+90 °C
свойства изоляции	самозатухающая, не распространяет горение согласно IEC 60332-1
стандарт	согласно DIN VDE 0250

Примечание:

• Соответствует директиве RoHS.

• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").

• Информация по областям применения-в таблице технических указаний.

• Возможна поставка кабеля определенного цвета и размера по запросу.

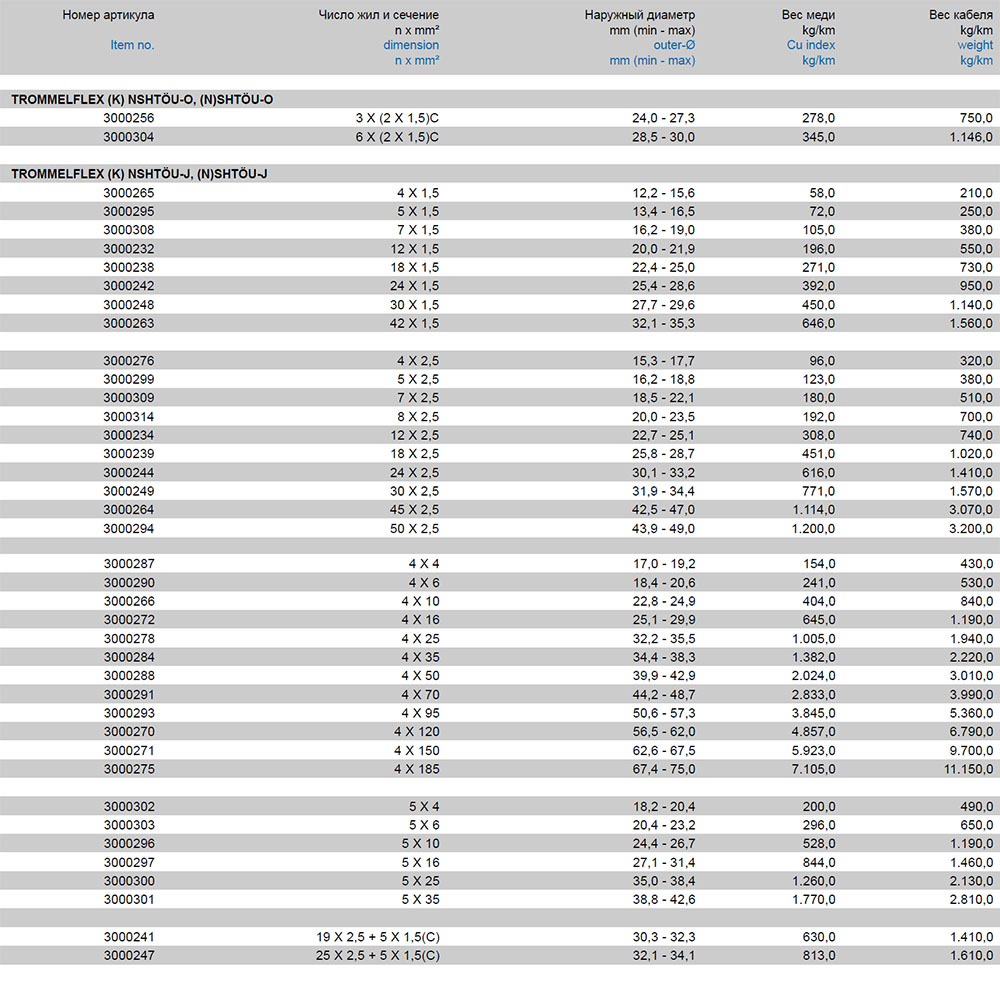

Характеристики кабеля TKD TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J

Модели кабеля TKD TROMMELFLEX (K) NSHTÖU-J, (N)SHTÖU-J:

3000256, 3000304, 3000265, 3000295, 3000308, 3000232, 3000238, 3000242, 3000248, 3000263, 3000276, 3000299, 3000309, 3000314, 3000234, 3000239, 3000244, 3000249, 3000264, 3000294, 3000287, 3000290, 3000266, 3000272, 3000278, 3000284, 3000288, 3000291, 3000293, 3000270, 3000271, 3000275, 3000302, 3000303, 3000296, 3000297, 3000300, 3000301, 3000241, 3000247
