Кабель TKD MULTIBUS PUR 100-120

Кабель > Кабели BUS, LAN, Коаксиальные, Видео кабели TKD

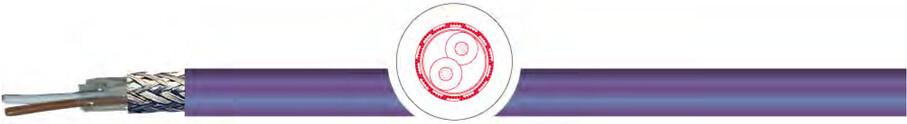

Кабель TKD MULTIBUS PUR 100-120 Ω

Применение:

Кабель MULTIBUS PUR используется для работы в системах SUCOnet P, MODULINK P, VARINet P, Siemens L2-DP, F.I.P.-Feldbus для передачи сигналов управления при высоких механических и электрических нагрузках. Применяется для буксируемых цепей и робототехники.

Особенности:

• Оптимальное соотношение цены и качества.

• Внешняя оболочка не содержит галогенов, не распространяет горение.

• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).

• Кабель соответствует нормам UL – UL/CSA .

Характеристики кабеля TKD MULTIBUS PUR 100-120 Ω

проводник:	медный многопроволочный
структура:	тонкопроволочный согл. DIN VDE 0295 кл.6 соотв. IEC 60228 кл. 6
изоляция	PELON
маркировка жил	2450 SK-PUR: бело-коричневая; 2454 SK-PUR: бело- коричневая, желто-зеленая; 2456 SK-PUR: бело-коричневая, желто-зеленая, серо-розовая
общий экран	луженая медная оплетка, плотность покрытия ок.85%, затухание экрана ≥ 55 дБ
внешняя оболочка:	PUR
цвет оболочки	фиолетовый, RAL 4001
маркировка	да
номинальное напряжение	250 В (не для высокого напряжения)
испытательное напряжение	жила/жила: 1.200 В жила/экран: 750 В
сопротивление шлейфа	макс. 186 Ω / км
сопротивление изоляции	мин. 20 MΩ x км
Емкость	рабочая емкость: 0,25 мм² пара: макс. 60нФ/км
волновое сопротивление	0,25 мм² пара: 100 – 120 Ω
частота передачи данных	0,25 мм² пара: 500 КБит/сек
расстояние передачи данных	0,25 мм² пара: 400 м
Мин. радиус изгиба неподвижно	5 x диаметр кабеля
Мин. радиус изгиба подвижно	7,5 x диаметр кабеля
температура стационарно:	- 40 °C / +80 °C
температура подвижно	- 30 °C / +70 °C
свойства изоляции	IEC 60332-1-2, самозатухающая, не рапространяет горение; UL-типы; IEC 60332-1-2, VW-1 (UL 1581)
стандарт	DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC

Примечание:

• Соответствует директиве RoHS.

• Возможна поставка кабеля определенного цвета и размера по запросу.

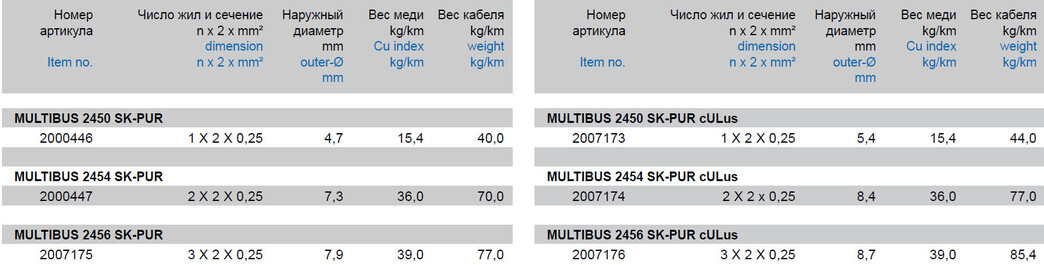

Характеристики кабеля TKD MULTIBUS PUR 100-120 Ω

Модели кабеля TKD MULTIBUS PUR 100-120 Ω:

2000446, 2000447, 2007175, 2007173, 2007174, 2007176
