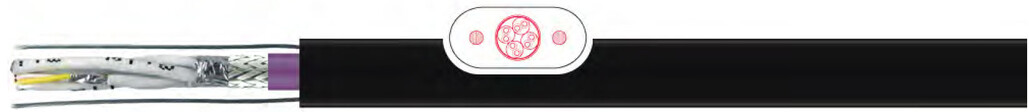

Кабель TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, ПВХ

Кабель > Кабели лифтовые, для подъемных и конвейерных систем TKD

Кабель TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, ПВХ

Применение:

Кабель передачи данных, для связи с персональным компьютером в кабине лифта или машины в соответствии с требованиями категории 7. Для прокладки в сухих и влажных помещениях.

Особенности:

• Низкий уровень затухания.

• Двойная парная скрутка и общий экран.

• Высокий уровень затухания при перекрестных помехах.

Характеристики кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, ПВХ

проводник:	медный многопроволочный
структура	согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5
изоляция:	специальный полимер
диаметр изоляции жилы	ок.1,35 мм
маркировка жил	белый и желтый
способ скрутки	2 жилы скручены в пару
экран	для пары - ламинированная алюм. фольга в сочетании с медной луженой оплеткой
материал оболочки пары	специальный термопластический компаунд
маркировка оболочки пары	белая с черными цифрами 1-4
общая скрутка	4 переплетенных элемента с наполнителем
экран	ламинированная алюминиевая фольга в сочетании с медной луженой оплеткой
внутренняя оболочка	специальный ПВХ, фиолетовый
наружная оболочка	специальный ПВХ, черный, не распространяет горение
номинальное напряжение	30 В
испытательное напряжение	ж/ж 1 кВ - ж/э 0,5 кВ
Cопротивление проводника	≤ 95 Ω/км
сопротивление изоляции	≥ 500 MΩ x км
Емкость	ном.43 пФ/м
волновое сопротивление	100 ± 5 Ω
частота передачи данных	CAT.7 cогл. DIN EN 50288-4-2
время прохождение сигнала	≤ 500 нс/100 м (задержка распространения сигнала)
Допустимые токовые нагрузки	согл. DIN VDE, см. табл. технических указаний
Мин. радиус изгиба неподвижно:	10 х диаметр кабеля
Мин. радиус изгиба подвижно:	15 х диаметр кабеля
разрывная нагрузка	макс. 2.000 Н
растягивающая нагрузка	макс. 1.500 Н
температура стационарно:	-25 °C / +60 °C

Примечание:

• В связи со сравнительно большим поперечным сечением, дальность передачи увеличена.

• Высота подвески до 80м со стальными тросами, в наружной оболочке.

• Информация о аксессуарах находиться в каталоге каб. акксессуаров на стр.15.35.

Характеристики кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, ПВХ

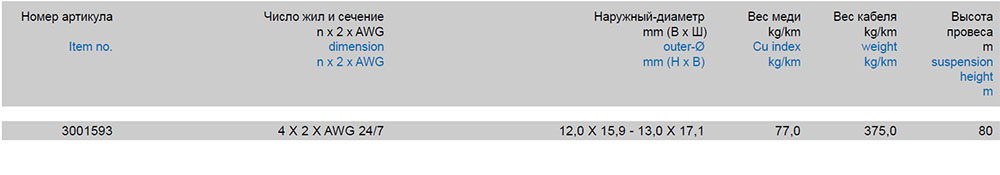

Модели кабеля TKD CAT.7 Aufzugleitung 4 X 2 X AWG24-7 c 2 стальными тросами, ПВХ:

3001593
