Кабель управления TKD PVC-JB OB-YCY
Кабель > Гибкие кабели управления TKD

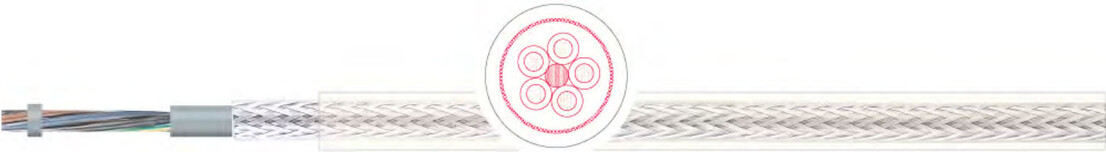

Гибкий кабель управления TKD PVC-JB OB-YCY
Применение:
Используется в качестве силового, контрольного и соединительного кабеля в машиностроении, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях, но не снаружи и не для прокладки в земле. Он может использоваться на открытом воздухе, только с УФ-защитой и с учётом температур.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Отсутствие кремнийорганической резины (при производстве).
• Внутренняя оболочка служит в качестве дополнительной механической защиты и повышает прочность кабеля.
• Рекомендуется для электромагнитной совместимости (ЭМС).
Характеристики гибкого кабеля управления TKD PVC-JB OB-YCY
| проводник: | медный гибкий тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | до 5 жил цветовая маркировка согл. DIN VDE 0293-308, более 6 жил согл. кода цветов стандарта TKD, без или с желто-зеленой жилой, см. таблицу технических указаний. |
| способ скрутки: | послойный повив жил с оптимальными шагами скрутки |
материал вн.оболочки | ПВХ |
общий экран | медная луженая оплетка, плотность покрытия ок. 85 %. |
внешняя оболочка: | ПВХ |
| цвет оболочки: | прозрачный |
| номинальное напряжение: | до 16 мм² Uo/U 300/500 В; более 25 мм² Uo/U 0,6/1кВ |
| испытательное напряжение: | 4 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
сопротивление изоляции | не менее 20 MΩ x км |
Допустимые токовые нагрузки | cогл. DIN VDE, см. таблицу технических указаний |
Мин. радиус изгиба неподвижно | 6 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
макс. температура на проводнике | + 70 °C при работе; +150 °C в случае короткого замыкания |
свойства изоляции | самозатухающая, не распространяет горение, согл. IEC 60332-1 |
| стандарт: | согласно DIN VDE 0245, 0250 и 0281 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу.

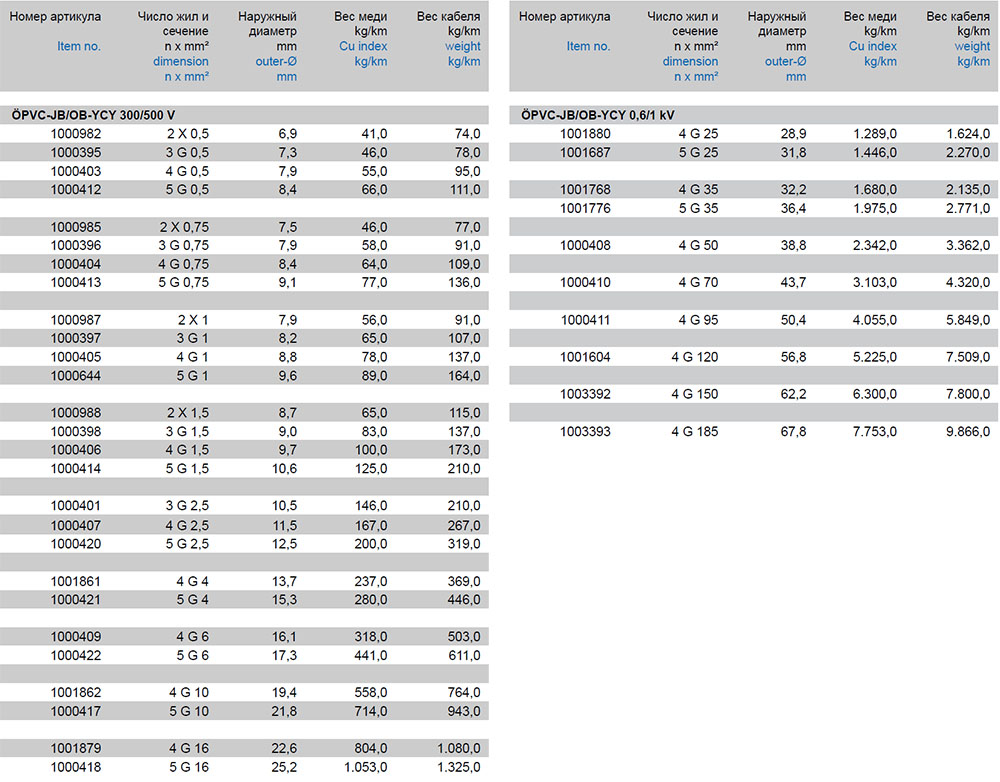

Характеристики гибкого кабеля управления TKD PVC-JB OB-YCY
Модели гибкого кабеля управления TKD PVC-JB OB-YCY:
1000982, 1000395, 1000403, 1000412, 1000985, 1000396, 1000404, 1000413, 1000987, 1000397, 1000405, 1000644, 1000988, 1000398, 1000406, 1000414, 1000401, 1000407, 1000420, 1001861, 1000421, 1000409, 1000422, 1001862, 1000417, 1001879, 1000418, 1001880, 1001687, 1001768, 1001776, 1000408, 1000410, 1000411, 1001604, 1003392, 1003393
