Кабель TKD KAWEFLEX 6510 SK-TP-C-PVC UL-CSA, малой емкости
Кабель > Кабели управления для буксируемых цепей и робототехники TKD
Кабель управления TKD KAWEFLEX 6510 SK-TP-C-PVC UL-CSA, малой емкости
Применение:
Экранированный особо гибкий электронный кабель c витыми парами для передачи данных и сигналов, для нормальных требований в буксируемых цепях и в подвижных системах привода, в механизмах, робототехнике и подъемно-транспортных системах.
Особенности:
• Согл. норм UL/CSA.
• Имеет низкий уровень адгезии, не содержит силикона.
• Не распространяет горение согл. IEC 60332-1-2, FT1, VW-1
• Маслостойкий согл. DIN EN 60811-2-1 (только мин. масла).
• Устойчив к воздействию жиров, охлаждающей жидкости и смазочных материалов.
• Рекомендован для электромагнитной совместимости (ЭМС).
Характеристики кабеля управления TKD KAWEFLEX 6510 SK-TP-C-PVC UL-CSA, малой емкости
| проводник: | медный многопроволочный |
| структура: | сверхтонкая проволока согл. VDE 0295 кл. 6 ч. 4 согл. IEC60228 кл. 6 ч. 4 |
| изоляция: | PELON 2 |
| маркировка жил: | цвета в соответствии с DIN 47100 |
общая скрутка | жилы скручены в пары, пары скручены в слои |
общий экран | медная луженая оплетка, плотность покрытия 85% ± 5% |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001 |
| номинальное напряжение: | согл. VDE: 300/300 B; согл. UL: 300 B. |
| испытательное напряжение: | жила/жила: 1500 В, жила/экран: 500 В |
| Cопротивление проводника: | при +20 °C согл. DIN VDE 0295 кл. 6, соотв. IEC 60228 кл. 6 |
сопротивление изоляции | при +20 °C ≥ 500 MOм x км |
Допустимые токовые нагрузки | согл. DIN VDE |
Емкость | жила / жила: 65 пФ/м |
индуктивность | 0,6 мГн / км |
пр.электрические свойства | макс. скорость перемещения:5 м/с; при скольжении: макс.2,5 м/с; траверс (TL): макс. 25 м; допустимое ускорение : макс.10 м/с²; количество изгибов: > 3 млн. |
| Мин. радиус изгиба неподвижно: | 5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 7,5 x диаметр кабеля < 10м TL; 10 x диаметр кабеля ≥ 10м TL |
| температура стационарно: | -40 °C / +80 °C |
| температура подвижно: | -5 °C / +80 °C |
| свойства изоляции: | не распространяет горение согл. IEC 60332-1-2, FT1, VW1 |
маслостойкость | согл. DIN EN 60811-2-1 (только минеральные масла) |
Примечание:
• Соответствует директиве RoHS
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля определенного цвета и размера по запросу

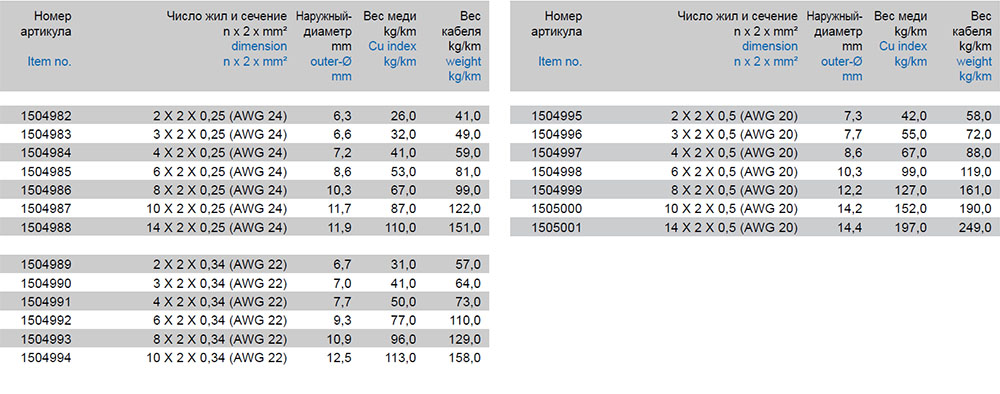

Характеристики кабеля управления TKD KAWEFLEX 6510 SK-TP-C-PVC UL-CSA, малой емкости
Модели кабеля управления TKD KAWEFLEX 6510 SK-TP-C-PVC UL-CSA, малой емкости:
1504982, 1504983, 1504984, 1504985, 1504986, 1504987, 1504988,
1504989, 1504990, 1504991, 1504992, 1504993, 1504994, 1504995, 1504996, 1504997,
1504998, 1504999, 1505000, 1505001
