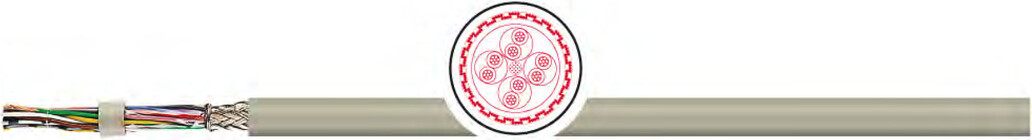

Кабель для передачи данных TKD DATEX-CY Li2YCY (TP) DATEX-CYv + UV Li2YCYv (TP)
Применение:
Используется в качестве контрольного, соединительного кабеля для передачи данных со скоростью до 10 Мбит/сек., для обеспечения пересылки данных и сигналов без помех, для постоянной прокладки и гибкого присоединения в свободном движении, без растягивающей нагрузки, без принудительного управления движением. Кабели с наружной оболочкой(Y) из ПВХ-пластиката предназначены для прокладки в сухих и влажных помещениях, но не для прокладки в землю, с наружной оболочкой(Yv)из усиленного ПВХ пластиката предназначены для внутренней, внешней прокладки, но не в земле.
Особенности:
• 2 жилы скручены в пару (TP = twisted pair).
• Устойчив к воздействию кислот, щелочей и некоторых масел (см. таблицу технических указаний).
• Без использования кремнийорганической резины (при производстве).
• Рекомендуется для электромагнитной совместимости (ЭМС).
• Подходит для беспаечной технологии конфекционирования Maxi-Termi-Point-электромонтажа, благодаря 7-ми пров. структуре <1 mm²
Характеристики кабеля для передачи данных TKD DATEX-CY Li2YCY (TP) DATEX-CYv + UV Li2YCYv (TP)
| проводник: | медный многопроволочный |
| структура: | 7 -ми проволочный |
изоляция | PE (полиэтилен) |
маркировка жил | согл. DIN 47100 разные цвета |
способ скрутки | послойный повив пар с оптимальными шагами скрутки |
общий экран | медная луженая оплетка, плотность покрытия ок. 85 %. |
внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7032 (CY) и черный, RAL 9005 (CYv) |
номинальное напряжение | 250 В |
| испытательное напряжение: | жила/жила: 2 кВ; жила/экран: 1 кВ |
Cопротивление проводника | шлейф: 0,22 мм² макс. 186 Ω / км; 0,34 мм² макс. 115 Ω / км; 0,50 мм² макс. 78,4 Ω / км |
сопротивление изоляции | не менее 5 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | макс. 60 нФ/км (от 4 пар) |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля. |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C |
свойства изоляции | не распространяет горение согл. VDE 0482-332-1-2 (IEC 60332-1-2) |
| стандарт: | DIN VDE 0812 |
Примечание:
• Соответствует директиве RoHS.
• Соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• DATEX-CYv + UV LI2YCYv (TP), с нар. оболочкой черного цвета для внутренней, наружной прокладки и для прокладки в земле.
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики кабеля для передачи данных TKD DATEX-CY Li2YCY (TP) DATEX-CYv + UV Li2YCYv (TP)
Модели кабеля для передачи данных TKD DATEX-CY Li2YCY (TP) DATEX-CYv + UV Li2YCYv (TP):
0503931, 0503652,
0503932, 0503933, 0503934, 0503935, 0503936, 0502403, 0502461, 0506844, 0503937,
0506318, 0506342, 1501810, 0501839, 0506378, 0503938, 0503939, 0503669, 0503940,
0502462, 0503941, 0503942, 2002128, 0502309, 0502635, 0506501, 0503943, 0507230,
0506355, 0502460, 0503321, 0503122, 0503245
