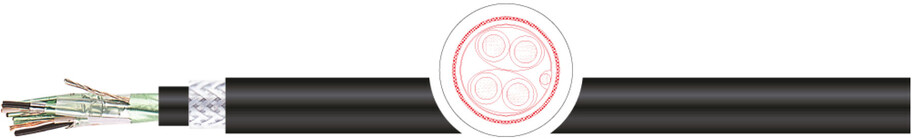

Кабель для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле обязательно соблюдение строительных норм.
Особенности:
• Устойчив к воздействию кислот, щелочей и некоторых масел.
• Маслостойкий согл. ICEA S-73-532/NEWA WC 57-2004
• Внутренняя оболочка и броня из стальной оцинкованной проволоки обеспечивает защиту от механических воздействий.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14.
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распр. горение согл. IEC 60332-1-2 и IEC 60332-3-24 (Cat. C) и IEC 60332-3-22 ( Cat. A).
• Повышеная холодоустойчивость согласно IEC 60811-1-4.
• Не содержит галогенов соотв. IEC 60754-1.
Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный согласно DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2 |
изоляция | безгалогенный компаунд, холодостойкий |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
экран | пары/ триады в алюм. фольге (PiMf/TiMf) с подложным вспом. луженым проводником 0,6мм |
контактная защита | полиэстеровая пленка 23 μm |
цвет внутренней оболочки | безгалогенный компаунд, холодостойкий |
общий экран | оцинкованая стальная круглая проволока, PET фольга |
внешняя оболочка: | безгалогенный компаунд, холодостойкий, черный или синий RAL 5015 |
номинальное напряжение | 500 В |
испытательное напряжение | 2 кВ |
Cопротивление проводника | 0,5mm²: макс.36,7 Ω/km; 0,75mm²: max.25,0 Ω/km; 1,0 mm²: макс.18,5 Ω/km; 1,3mm²: макс.14,2 Ω/km; 1,5mm²: макс.12,3 Ω/km |
сопротивление изоляции | мин. 100 MΩ x км при 20 °C |
Допустимые токовые нагрузки | согл. DIN VDE, см. табл. технических указаний |
Емкость | ≤ 1,0 мм²: макс.190 нФ/км; ≥ 1,3 мм²: макс. 200 нФ/км |
индуктивность | около 1 mH/км |
пр.электрические свойства | L/R свойства: 0,5mm²:макс.25 μH/Ω; 0,75mm²:макс.25 μH/Ω; 1,0mm²:макс.25 μH/Ω; 1,3mm²:макс.40 μH/Ω; 1,5mm²:макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 10 х диаметр |
| температура стационарно: | -60 °C / +50 °C, при прокладке -30 °C / + 50 °C |
безгалогенность | да, согл. IEC 60754-1 |
свойства изоляции | IEC 60332-1-2, IEC 60332-3-24 (Cat. C) und IEC 60332-3-22 (Cat. A) |
маслостойкость | ICEA S-73-532 / NEMA WC57-2004 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению")
• По запросу возможно изготовление конструкций с водоблокирующей лентой.
• Стандарт EN 50288-7.

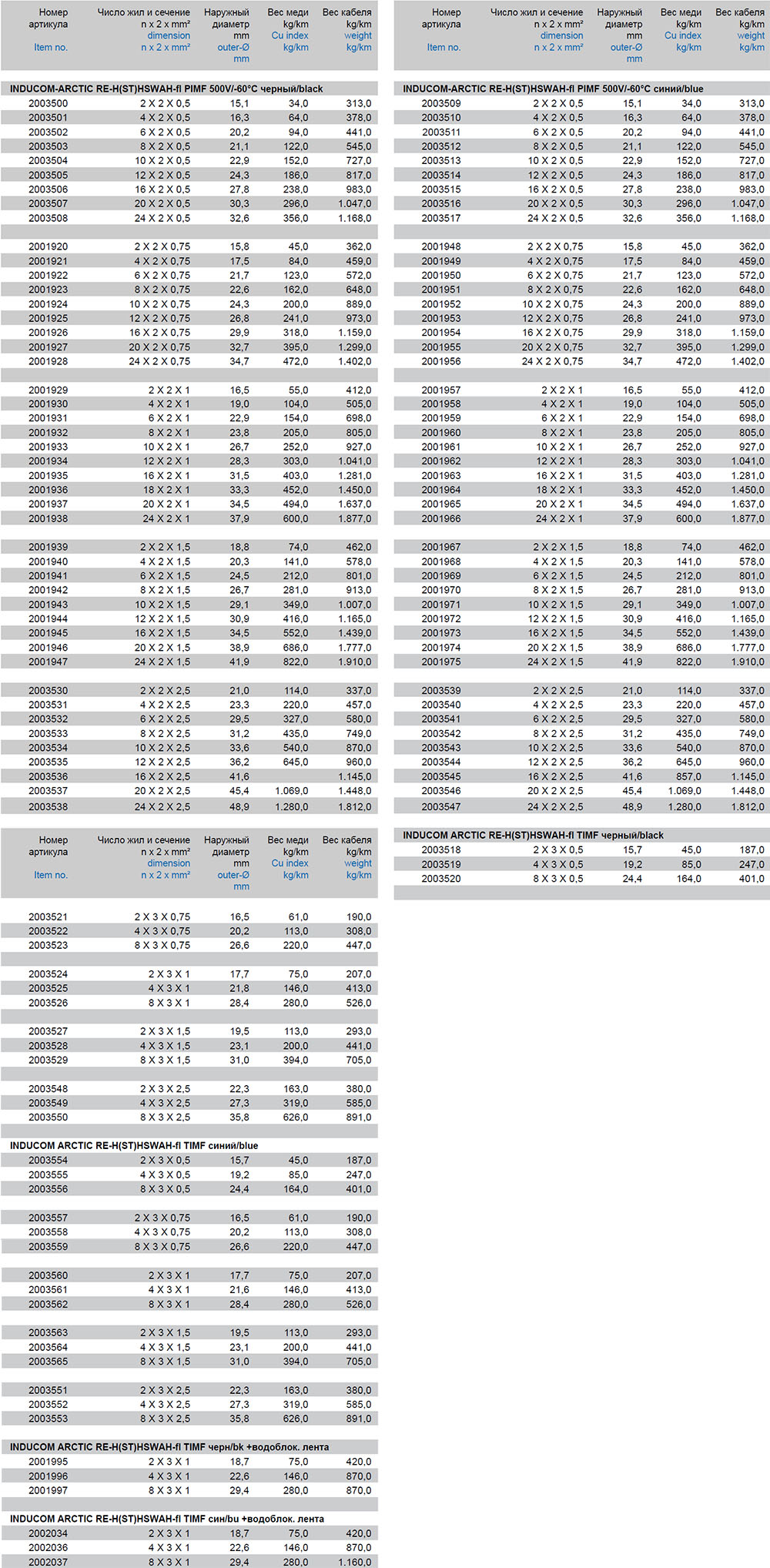

Характеристики кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF
Модели кабеля для передачи данных TKD INDUCOM-ARCTIC RE-H(St)HSWAH-fl PIMF:
2003500, 2003501, 2003502, 2003503, 2003504, 2003505, 2003506,
2003507, 2003508, 2001920, 2001921, 2001922, 2001923, 2001924, 2001925, 2001926,
2001927, 2001928, 2001929, 2001930, 2001931, 2001932, 2001933, 2001934, 2001935,
2001936, 2001937, 2001938, 2001939, 2001940, 2001941, 2001942, 2001943, 2001944,
2001945, 2001946, 2001947, 2003530, 2003531, 2003532, 2003533, 2003534, 2003535,
2003536, 2003537, 2003538, 2003509, 2003510, 2003511, 2003512, 2003513, 2003514,
2003515, 2003516, 2003517, 2001948, 2001949, 2001950, 2001951, 2001952, 2001953,
2001954, 2001955, 2001956, 2001957, 2001958, 2001959, 2001960, 2001961, 2001962,
2001963, 2001964, 2001965, 2001966, 2001967, 2001968, 2001969, 2001970, 2001971,
2001972, 2001973, 2001974, 2001975, 2003539, 2003540, 2003541, 2003542, 2003543,
2003544, 2003545, 2003546, 2003547, 2003518, 2003519, 2003520, 2003521, 2003522,
2003523, 2003524, 2003525, 2003526, 2003527, 2003528, 2003529, 2003548, 2003549,
2003550, 2003554, 2003555, 2003556, 2003557, 2003558, 2003559, 2003560, 2003561,
2003562, 2003563, 2003564, 2003565, 2003551, 2003552, 2003553, 2001995, 2001996,
2001997, 2002034, 2002036, 2002037
