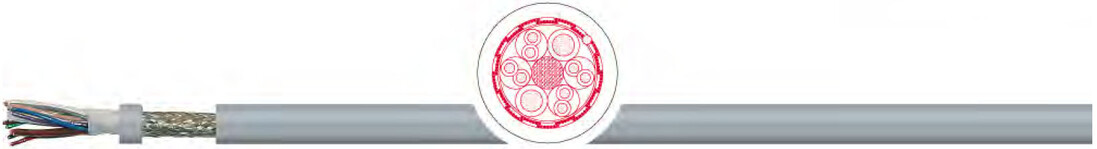

Кабель TKD KAWEFLEX 43xx C-PVC ЭЛЕКТРОННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ
Кабель > Моторные, сервомоторные, измерительные и системные кабели TKD
Кабель TKD KAWEFLEX 43xx C-PVC ЭЛЕКТРОННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ
Для постоянной прокладки и гибкого присоединения
Применение:
Экранированный кабель для передачи данных используется в системе управления между двигателем и прибором электронного управления, для применения в области технической автоматизации, управления и монтажа.
Особенности:
• Внешняя оболочка кабеля самозатухающая, не распространяет горение.
• Устойчив к воздействию масел, жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
Характеристики кабеля TKD KAWEFLEX 43xx C-PVC ЭЛЕКТРОННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ
| проводник: | медный луженый многопроволочный |
| структура: | тонкопроволочный по DIN VDE 0295 кл. 5 и IEC 60228 кл. 5 |
| изоляция: | ПВХ |
| маркировка жил: | по запросу |
экран | 4320, 4324, 4328, 4336, 4386: пары в экране из обмотки медной проволокой, ПВХ |
общий экран | обмотка луженой медной проволокой со вспомогательным проводником, 4388: без общего экрана |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый, RAL 7001 |
маркировка | да |
| номинальное напряжение: | 250 В, не для высокого напряжения |
| испытательное напряжение: | жила/жила: 1500 В жила/экран: 750 В |
| Cопротивление проводника: | согл. DIN VDE 0295 кл. 5 соотв. IEC 60228 кл. 5 |
сопротивление изоляции | мин. 20 MΩ x км |
Допустимые токовые нагрузки | согласно DIN VDE 0100 |
| Мин. радиус изгиба неподвижно: | 7,5 x диаметр кабеля |
| Мин. радиус изгиба подвижно: | 15 x диаметр кабеля |
| температура стационарно: | -30 °C / +80 °C |
| температура подвижно: | -5 °C / +70 °C. |
| свойства изоляции: | согл. DIN VDE 0482-332-2-1 соотв. DIN EN 60332-2-1, самозатухающая, не распространяет горение |
стандарт | согл. DIN VDE 0207, 0250, 0293, 0295, 0472, 0812 по IEC |

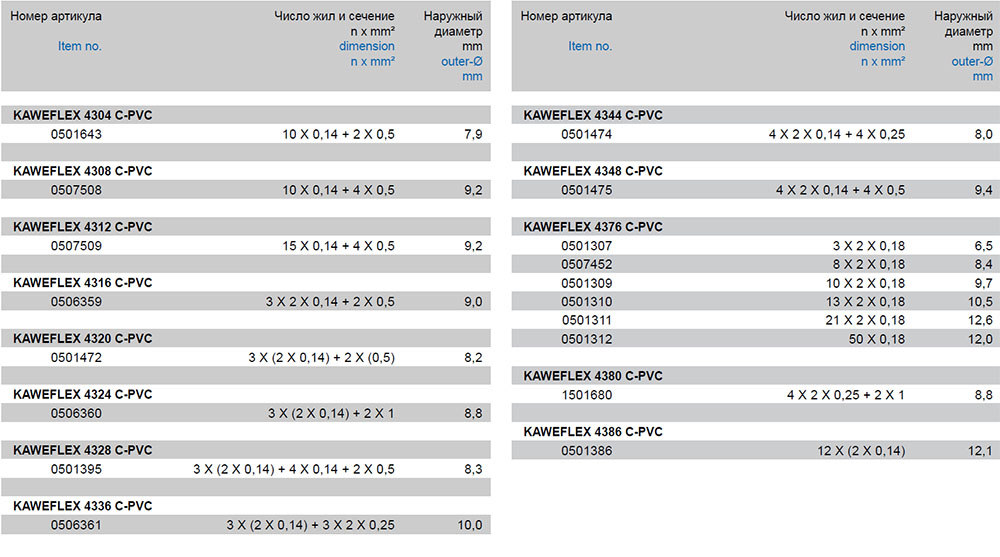

наружный диаметр | см. таблицу технических данных справа. |
Примечание:
• Соответствует директиве RoHS.
• Оптимальное соотношение цены и качества.
• Кабель для буксируемых цепей, см. раздел 05.03.02.
• Возможна поставка кабеля по американским нормам cUL, см.раздел 05.04.01
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики кабеля TKD KAWEFLEX 43xx C-PVC ЭЛЕКТРОННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ
Модели кабеля TKD KAWEFLEX 43xx C-PVC ЭЛЕКТРОННЫЙ СИГНАЛЬНЫЙ КАБЕЛЬ:
0501643, 0507508, 0507509, 0506359, 0501472, 0506360, 0501395,
0506361, 0501474, 0501475, 0501307, 0507452, 0501309, 0501310, 0501311, 0501312,
1501680, 0501386
