Кабель управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
Кабель > Гибкие кабели управления TKD

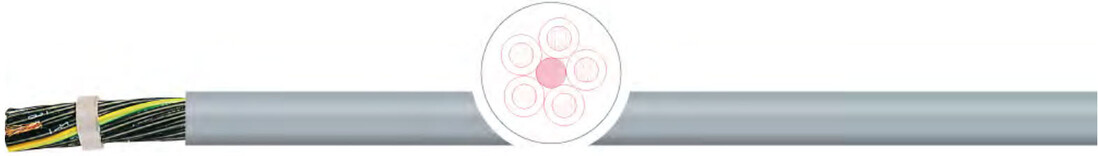

Гибкий кабель управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
Применение:
Кабель повышеной маслостойкости используется в качестве контрольного, соеденительного и кабеля управления для прокладки в кабельных каналах для подключения машин и механизмов. Для средних механических нагрузок, неподвижной прокладки и гибкого применения в свободном движении без растягивающей нагрузки, без принудительного управления движением. Применяется для прокладки в сухих и влажных помещениях (включая смесь воды и масел. TC-ER (Tray Cable - Exposed Run) согл. NEC 336.10(7)
Особенности:
• Cпециальная внешняя ПВХ-оболочка повышенной маслостойкости устойчива к воздействию кислот и щелочей.
• Маслостойкий в соотв. UL OIL RES I.
• Водостойкий в соотв. сUL wet approval 75°C.
• Соответствие нормам UL/CSA до 600 В разрешает параллельную прокладку этого кабеля с другими кабелями номинальным напряжением до 600 В.
• Одобрен TC-ER (Tray Cable - Exposed Run)
• Совместим со станками согл. UL MTW (Machine Tool Wire).
Характеристики гибкого кабеля управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
| проводник: | медный многопроволочный |
| структура: | согл. CEI 20-29 кл. 5 соотв. DIN VDE 0295 кл. 5, UL 83 cтандарт |
| изоляция: | ПВХ |
| маркировка жил: | согл. DIN VDE 0293 черные жилы с белой маркировкой >3 жил с зелено-желтой жилой |
| способ скрутки: | послойный повив жил |
| внешняя оболочка: | ПВХ |
| цвет оболочки: | серый цвет, RAL 7001 |
| номинальное напряжение: | 600 В (TC und MTW); 1000 В (AWM) |
| испытательное напряжение: | 6 кВ |
| Cопротивление проводника: | согл. DIN VDE 0295 кл.5 соотв. IEC 60228 кл. 5 |
| Мин. радиус изгиба неподвижно: | 4 х диаметр кабеля неподвиджно |
| Мин. радиус изгиба подвижно: | 13 х диаметр кабеля подвижно |
| температура стационарно: | -40 °C / +90 °C |
| температура подвижно: | - 5 °C / +90 °C |
| макс. температура на проводнике: | + 70 °C при работе; +150 °C в случае короткого замыкания |
| свойства изоляции: | не распространяет горение, согл. IEC 60332-1, IEC 60332-3A и UL категория FT4/IEEE |
| маслостойкость | UL 1277 и UL 1063 (маслостойкий согл. UL OIL RES I и водостойкий , UL 75 °C) |
| стандарт: | UL 1277, UL 1063 (MTW), NEC 336.10 (7) class1, Div. 2 в соотв. NEC Art. 336, 392, 501 |
| нормы: | UL 1277 и 1063 - UL/CSA согл. UL 10012 и 2587 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует директиве 2006/95/EС CE ( Директива по низкому напряжению )
• Согласно норм UL1277+1063 & UL/CSA признан согл. UL Style 10012+2587
• Соответствует нормам NFPA 79 2007 и NEC 336.10 (7) Class1,Div.2 в соотв. NEC ""National Electric Code""Art. 336, 392, 501

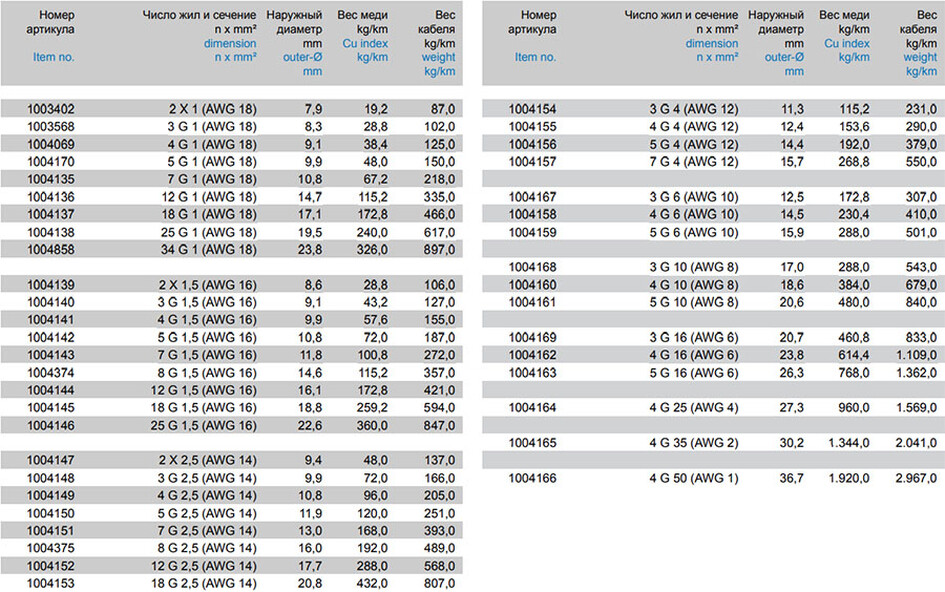

Характеристики гибкого кабеля управления TKD 2-NORM TRAY TC-ER MTW UL/CSA
Модели гибкого кабеля управления TKD 2-NORM TRAY TC-ER MTW UL/CSA TKD:
1003402, 1003568, 1004069, 1004170, 1004135, 1004136, 1004137, 1004138, 1004858, 1004139, 1004140, 1004141, 1004142, 1004143, 1004374, 1004144, 1004145, 1004146, 1004147, 1004148, 1004149, 1004150, 1004151, 1004375, 1004152, 1004153, 1004154, 1004155, 1004156, 1004157, 1004167, 1004158, 1004159, 1004168, 1004160, 1004161, 1004169, 1004162, 1004163, 1004164, 1004165, 1004166
